Термопара с кабельным выводом дТП574

Термопара с кабельным выводом дТП574
Артикул: A9391
Сравнить

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов.
Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров

От 1 278 руб.

Характеристики

Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
61 мм
Диаметр монтажной части:
—
Узнать цену

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+400°С:

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.

Технические характеристики

Характеристика Значение
ДТПКхх4 ДТПLхх4
Номинальная статическая характеристика (НСХ) K (ХА) хромель-алюмель L (ХК) хромель-копель
Рабочий диапазон измеряемых температур
- c кабелем СФКЭ
- c кабелем ДКТ
- c кабелем КТППЭ
−40...+250°С
−40...+300°С
−40...+400°С
Условное давление 0,4...10 МПа*
Класс допуска датчика 2
Исполнение рабочего спая термопары, относительно корпуса датчика Изолированный
Неизолированный
Диаметр термоэлектродной проволоки 0,5 мм, 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем ≤ 20 с
- с неизолированным рабочим спаем ≤ 10 с
Количество рабочих термопар в изделии 1 или 2
Материал защитной арматуры нержавеющая сталь
Степень защиты по ГОСТ 14254 IP54

* - в зависимости от конструктивного исполнения

Все модификации

Артикул Градуировка Изоляция спая Диаметр
жилы		 Длина кабельного
вывода, мм		 Изоляция
вывода		 Срок поставки Стоимость
T87538 ХА(ДТПК) Изолированный 0,5 500 кабель ДКТ 2...4 недели 1278 руб.
T87539 ХК(ДТПL) Изолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87540 ХА(ДТПК) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87541 ХК(ДТПL) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87542 ХА(ДТПК) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87543 ХК(ДТПL) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87544 ХА(ДТПК) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87545 ХК(ДТПL) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87546 ХА(ДТПК) Изолированный 0,5 1000 кабель ДКТ 2...4 недели 1458 руб.
T87547 ХК(ДТПL) Изолированный 0,5 1000 кабель ДКТ 2...4 недели 1458 руб.
T87548 ХА(ДТПК) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87549 ХК(ДТПL) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87550 ХА(ДТПК) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87551 ХК(ДТПL) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87552 ХА(ДТПК) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87553 ХК(ДТПL) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87554 ХА(ДТПК) Изолированный 0,5 1500 кабель ДКТ 2...4 недели 1638 руб.
T87555 ХК(ДТПL) Изолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87556 ХА(ДТПК) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87557 ХК(ДТПL) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87558 ХА(ДТПК) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87559 ХК(ДТПL) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87560 ХА(ДТПК) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87561 ХК(ДТПL) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87562 ХА(ДТПК) Изолированный 0,5 2000 кабель ДКТ 2...4 недели 1818 руб.
T87563 ХК(ДТПL) Изолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87564 ХА(ДТПК) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87565 ХК(ДТПL) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87566 ХА(ДТПК) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87567 ХК(ДТПL) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87568 ХА(ДТПК) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87569 ХК(ДТПL) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87570 ХА(ДТПК) Изолированный 0,5 2500 кабель ДКТ 2...4 недели 1998 руб.
T87571 ХК(ДТПL) Изолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87572 ХА(ДТПК) Неизолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87573 ХК(ДТПL) Неизолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87574 ХА(ДТПК) Изолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87575 ХК(ДТПL) Изолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87576 ХА(ДТПК) Неизолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87577 ХК(ДТПL) Неизолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87578 ХА(ДТПК) Изолированный 0,5 3000 кабель ДКТ 2...4 недели 2178 руб.
T87579 ХК(ДТПL) Изолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87580 ХА(ДТПК) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87581 ХК(ДТПL) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87582 ХА(ДТПК) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87583 ХК(ДТПL) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87584 ХА(ДТПК) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87585 ХК(ДТПL) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87586 ХА(ДТПК) Изолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87587 ХК(ДТПL) Изолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87588 ХА(ДТПК) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87589 ХК(ДТПL) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87590 ХА(ДТПК) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87591 ХК(ДТПL) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87592 ХА(ДТПК) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87593 ХК(ДТПL) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87594 ХА(ДТПК) Изолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87595 ХК(ДТПL) Изолированный 0,5 5000 кабель ДКТ 2...4 недели 2898 руб.
T87596 ХА(ДТПК) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87597 ХК(ДТПL) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87598 ХА(ДТПК) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87599 ХК(ДТПL) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87600 ХА(ДТПК) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87601 ХК(ДТПL) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87602 ХА(ДТПК) Изолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87603 ХК(ДТПL) Изолированный 0,5 500 кабель СФКЭ 2...4 недели 1278 руб.
T87604 ХА(ДТПК) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87605 ХК(ДТПL) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87606 ХА(ДТПК) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87607 ХК(ДТПL) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87608 ХА(ДТПК) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87609 ХК(ДТПL) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87610 ХА(ДТПК) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87611 ХК(ДТПL) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87612 ХА(ДТПК) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87613 ХК(ДТПL) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87614 ХА(ДТПК) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87615 ХК(ДТПL) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87616 ХА(ДТПК) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87617 ХК(ДТПL) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87618 ХА(ДТПК) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87619 ХК(ДТПL) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели 1638 руб.
T87620 ХА(ДТПК) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87621 ХК(ДТПL) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87622 ХА(ДТПК) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87623 ХК(ДТПL) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87624 ХА(ДТПК) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87625 ХК(ДТПL) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87626 ХА(ДТПК) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели 1998 руб.
T87627 ХК(ДТПL) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели 1818 руб.
T87628 ХА(ДТПК) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87629 ХК(ДТПL) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87630 ХА(ДТПК) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87631 ХК(ДТПL) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87632 ХА(ДТПК) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87633 ХК(ДТПL) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87634 ХА(ДТПК) Изолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87635 ХК(ДТПL) Изолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87636 ХА(ДТПК) Неизолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87637 ХК(ДТПL) Неизолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87638 ХА(ДТПК) Изолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87639 ХК(ДТПL) Изолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87640 ХА(ДТПК) Неизолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87641 ХК(ДТПL) Неизолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87642 ХА(ДТПК) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87643 ХК(ДТПL) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87644 ХА(ДТПК) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87645 ХК(ДТПL) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87646 ХА(ДТПК) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87647 ХК(ДТПL) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87648 ХА(ДТПК) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87649 ХК(ДТПL) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87650 ХА(ДТПК) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87651 ХК(ДТПL) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87652 ХА(ДТПК) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87653 ХК(ДТПL) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87654 ХА(ДТПК) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87655 ХК(ДТПL) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87656 ХА(ДТПК) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87657 ХК(ДТПL) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87658 ХА(ДТПК) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87659 ХК(ДТПL) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87660 ХА(ДТПК) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87661 ХК(ДТПL) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87662 ХА(ДТПК) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87663 ХК(ДТПL) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87664 ХА(ДТПК) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87665 ХК(ДТПL) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87666 ХА(ДТПК) Изолированный 0,5 500 кабель КТППЭ 2...4 недели 1308 руб.
T87667 ХК(ДТПL) Изолированный 0,5 500 кабель КТППЭ 2...4 недели 1308 руб.
T87668 ХА(ДТПК) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87669 ХК(ДТПL) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87670 ХА(ДТПК) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87671 ХК(ДТПL) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87672 ХА(ДТПК) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87673 ХК(ДТПL) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87674 ХА(ДТПК) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели 1518 руб.
T87675 ХК(ДТПL) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели 1518 руб.
T87676 ХА(ДТПК) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87677 ХК(ДТПL) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87678 ХА(ДТПК) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87679 ХК(ДТПL) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87680 ХА(ДТПК) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87681 ХК(ДТПL) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87682 ХА(ДТПК) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87683 ХК(ДТПL) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87684 ХА(ДТПК) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87685 ХК(ДТПL) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87686 ХА(ДТПК) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87687 ХК(ДТПL) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87688 ХА(ДТПК) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87689 ХК(ДТПL) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87690 ХА(ДТПК) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87691 ХК(ДТПL) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87692 ХА(ДТПК) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87693 ХК(ДТПL) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87694 ХА(ДТПК) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87695 ХК(ДТПL) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87696 ХА(ДТПК) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87697 ХК(ДТПL) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87698 ХА(ДТПК) Изолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87699 ХК(ДТПL) Изолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87700 ХА(ДТПК) Неизолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87701 ХК(ДТПL) Неизолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87702 ХА(ДТПК) Изолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87703 ХК(ДТПL) Изолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87704 ХА(ДТПК) Неизолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87705 ХК(ДТПL) Неизолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87706 ХА(ДТПК) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели 2358 руб.
T87707 ХК(ДТПL) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87708 ХА(ДТПК) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87709 ХК(ДТПL) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87710 ХА(ДТПК) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87711 ХК(ДТПL) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87712 ХА(ДТПК) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87713 ХК(ДТПL) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87714 ХА(ДТПК) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87715 ХК(ДТПL) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87716 ХА(ДТПК) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87717 ХК(ДТПL) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87718 ХА(ДТПК) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87719 ХК(ДТПL) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87720 ХА(ДТПК) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87721 ХК(ДТПL) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87722 ХА(ДТПК) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87723 ХК(ДТПL) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87724 ХА(ДТПК) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87725 ХК(ДТПL) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87726 ХА(ДТПК) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87727 ХК(ДТПL) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87728 ХА(ДТПК) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87729 ХК(ДТПL) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу

Номинальная статическая характе­ристика

Тип термо­электри­ческого преобразователя Номинальная статическая характеристика (НСХ) Диаметр проволоки, мм Темпера­тура эксплу­атации, °С Продолжительность эксплу­атации, ч
ДТПК (ХА) Хромель-алюмель 5,0; 3,2 +800 10000
+1000 2000
+1200 100
1,5 +800 10000
+1000 1000
+1100 200
1,2 +800 10000
+1000 500
+1100 200
0,7 +800 6000
+1000 300
0,5 +800 1000
+1000 100
0,3; 0,2 +600 10000
+800 200
ДТПL (ХК) Хромель-копель 5,0; 3,2; 1,5 +600 10000
+800 1000
1,2; 0,7 +600 10000
+800 500
0,5 +600 5000
0,3; 0,2 +600 1000

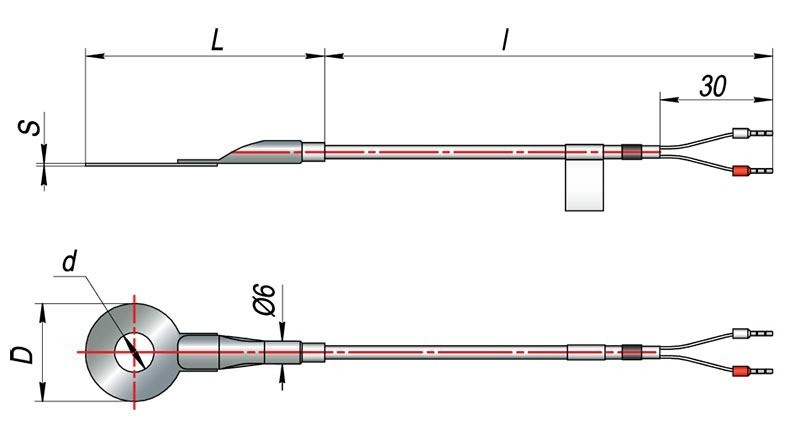

Габаритные размеры

Габаритные размеры
d = 8,4 мм, под М8
D = 22 мм
S = 0,75 мм
L = 61 мм
l* = 0,2 м – стандарт, до 20 м – по заказу
Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
61 мм
Диаметр монтажной части:
—
Диаметр клеммного отверстия:
—
8,4 мм, под болт М8
Присоединение:
—
Длина кабельного вывода:
—
0,2 м – стандарт, до 20 м – по заказу
Тип спая:
—
неизолированный, изолированный
Материал корпуса датчика:
—
нержавеющая сталь
Конец датчика:
—
Гильза:
—
Кольцевой наконечник:
—
Диаметр кольца:
—
Монтажная часть:
—
Количество рабочих термопар в изделии:
—
1 или 2
Гайка:
—
Штуцер:
—
Диаметр клеммы:
—
22 мм
Изоляция вывода:
—
