Термопара с кабельным выводом дТП594

Термопара с кабельным выводом дТП594
Артикул: A9393
Сравнить

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов.
Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров

От 1 098 руб.

Характеристики

Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
71 мм
Диаметр монтажной части:
—
Узнать цену

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+400°С:

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.

Технические характеристики

Характеристика Значение
ДТПКхх4 ДТПLхх4
Номинальная статическая характеристика (НСХ) K (ХА) хромель-алюмель L (ХК) хромель-копель
Рабочий диапазон измеряемых температур
- c кабелем СФКЭ
- c кабелем ДКТ
- c кабелем КТППЭ
−40...+250°С
−40...+300°С
−40...+400°С
Условное давление 0,4...10 МПа*
Класс допуска датчика 2
Исполнение рабочего спая термопары, относительно корпуса датчика Изолированный
Неизолированный
Диаметр термоэлектродной проволоки 0,5 мм, 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем ≤ 20 с
- с неизолированным рабочим спаем ≤ 10 с
Количество рабочих термопар в изделии 1 или 2
Материал защитной арматуры Сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254 IP54

* - в зависимости от конструктивного исполнения

Все модификации

Артикул Градуировка Изоляция спая Диаметр жилы Длина кабельного
вывода, мм		 Тип кабеля Срок поставки Стоимость
T87730 ХА(ДТПК) Изолированный 0,5 200 кабель ДКТ 2...4 недели 1098 руб.
T87731 ХК(ДТПL) Изолированный 0,5 200 кабель ДКТ 2...4 недели По запросу
T87732 ХА(ДТПК) Неизолированный 0,5 200 кабель ДКТ 2...4 недели 1098 руб.
T87733 ХК(ДТПL) Неизолированный 0,5 200 кабель ДКТ 2...4 недели По запросу
T87734 ХА(ДТПК) Изолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87735 ХК(ДТПL) Изолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87736 ХА(ДТПК) Неизолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87737 ХК(ДТПL) Неизолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87738 ХА(ДТПК) Изолированный 0,5 500 кабель ДКТ 2...4 недели 1278 руб.
T87739 ХК(ДТПL) Изолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87740 ХА(ДТПК) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87741 ХК(ДТПL) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87742 ХА(ДТПК) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87743 ХК(ДТПL) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87744 ХА(ДТПК) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87745 ХК(ДТПL) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87746 ХА(ДТПК) Изолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87747 ХК(ДТПL) Изолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87748 ХА(ДТПК) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87749 ХК(ДТПL) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87750 ХА(ДТПК) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87751 ХК(ДТПL) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87752 ХА(ДТПК) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87753 ХК(ДТПL) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87754 ХА(ДТПК) Изолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87755 ХК(ДТПL) Изолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87756 ХА(ДТПК) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87757 ХК(ДТПL) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87758 ХА(ДТПК) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87759 ХК(ДТПL) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87760 ХА(ДТПК) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87761 ХК(ДТПL) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87762 ХА(ДТПК) Изолированный 0,5 2000 кабель ДКТ 2...4 недели 1818 руб.
T87763 ХК(ДТПL) Изолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87764 ХА(ДТПК) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87765 ХК(ДТПL) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87766 ХА(ДТПК) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87767 ХК(ДТПL) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87768 ХА(ДТПК) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87769 ХК(ДТПL) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87770 ХА(ДТПК) Изолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87771 ХК(ДТПL) Изолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87772 ХА(ДТПК) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87773 ХК(ДТПL) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели 2178 руб.
T87774 ХА(ДТПК) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87775 ХК(ДТПL) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87776 ХА(ДТПК) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87777 ХК(ДТПL) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87778 ХА(ДТПК) Изолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87779 ХК(ДТПL) Изолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87780 ХА(ДТПК) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87781 ХК(ДТПL) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87782 ХА(ДТПК) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87783 ХК(ДТПL) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87784 ХА(ДТПК) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87785 ХК(ДТПL) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87786 ХА(ДТПК) Изолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87787 ХК(ДТПL) Изолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87788 ХА(ДТПК) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87789 ХК(ДТПL) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87790 ХА(ДТПК) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87791 ХК(ДТПL) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87792 ХА(ДТПК) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87793 ХК(ДТПL) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87794 ХА(ДТПК) Изолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87795 ХК(ДТПL) Изолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87796 ХА(ДТПК) Неизолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87797 ХК(ДТПL) Неизолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87798 ХА(ДТПК) Изолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87799 ХК(ДТПL) Изолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87800 ХА(ДТПК) Неизолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87801 ХК(ДТПL) Неизолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87802 ХА(ДТПК) Изолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87803 ХК(ДТПL) Изолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87804 ХА(ДТПК) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87805 ХК(ДТПL) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87806 ХА(ДТПК) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87807 ХК(ДТПL) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87808 ХА(ДТПК) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87809 ХК(ДТПL) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87810 ХА(ДТПК) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87811 ХК(ДТПL) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87812 ХА(ДТПК) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87813 ХК(ДТПL) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87814 ХА(ДТПК) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87815 ХК(ДТПL) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87816 ХА(ДТПК) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87817 ХК(ДТПL) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87818 ХА(ДТПК) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87819 ХК(ДТПL) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87820 ХА(ДТПК) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87821 ХК(ДТПL) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87822 ХА(ДТПК) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87823 ХК(ДТПL) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87824 ХА(ДТПК) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87825 ХК(ДТПL) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87826 ХА(ДТПК) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87827 ХК(ДТПL) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87828 ХА(ДТПК) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87829 ХК(ДТПL) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87830 ХА(ДТПК) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87831 ХК(ДТПL) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87832 ХА(ДТПК) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87833 ХК(ДТПL) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87834 ХА(ДТПК) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87835 ХК(ДТПL) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87836 ХА(ДТПК) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87837 ХК(ДТПL) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87838 ХА(ДТПК) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87839 ХК(ДТПL) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87840 ХА(ДТПК) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87841 ХК(ДТПL) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87842 ХА(ДТПК) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87843 ХК(ДТПL) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87844 ХА(ДТПК) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87845 ХК(ДТПL) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87846 ХА(ДТПК) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87847 ХК(ДТПL) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87848 ХА(ДТПК) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87849 ХК(ДТПL) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87850 ХА(ДТПК) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87851 ХК(ДТПL) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87852 ХА(ДТПК) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87853 ХК(ДТПL) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87854 ХА(ДТПК) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87855 ХК(ДТПL) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87856 ХА(ДТПК) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87857 ХК(ДТПL) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87858 ХА(ДТПК) Изолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87859 ХК(ДТПL) Изолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87860 ХА(ДТПК) Неизолированный 0,5 200 кабель КТППЭ 2...4 недели 1098 руб.
T87861 ХК(ДТПL) Неизолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87862 ХА(ДТПК) Изолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87863 ХК(ДТПL) Изолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87864 ХА(ДТПК) Неизолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87865 ХК(ДТПL) Неизолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87866 ХА(ДТПК) Изолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87867 ХК(ДТПL) Изолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87868 ХА(ДТПК) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87869 ХК(ДТПL) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87870 ХА(ДТПК) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87871 ХК(ДТПL) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87872 ХА(ДТПК) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87873 ХК(ДТПL) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87874 ХА(ДТПК) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87875 ХК(ДТПL) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87876 ХА(ДТПК) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87877 ХК(ДТПL) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87878 ХА(ДТПК) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87879 ХК(ДТПL) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87880 ХА(ДТПК) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87881 ХК(ДТПL) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87882 ХА(ДТПК) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87883 ХК(ДТПL) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87884 ХА(ДТПК) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87885 ХК(ДТПL) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87886 ХА(ДТПК) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87887 ХК(ДТПL) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87888 ХА(ДТПК) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87889 ХК(ДТПL) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87890 ХА(ДТПК) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели 1938 руб.
T87891 ХК(ДТПL) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87892 ХА(ДТПК) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87893 ХК(ДТПL) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87894 ХА(ДТПК) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87895 ХК(ДТПL) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87896 ХА(ДТПК) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87897 ХК(ДТПL) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87898 ХА(ДТПК) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87899 ХК(ДТПL) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87900 ХА(ДТПК) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87901 ХК(ДТПL) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87902 ХА(ДТПК) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87903 ХК(ДТПL) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87904 ХА(ДТПК) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87905 ХК(ДТПL) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87906 ХА(ДТПК) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87907 ХК(ДТПL) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87908 ХА(ДТПК) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87909 ХК(ДТПL) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87910 ХА(ДТПК) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87911 ХК(ДТПL) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87912 ХА(ДТПК) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87913 ХК(ДТПL) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87914 ХА(ДТПК) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели 3198 руб.
T87915 ХК(ДТПL) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87916 ХА(ДТПК) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87917 ХК(ДТПL) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87918 ХА(ДТПК) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87919 ХК(ДТПL) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87920 ХА(ДТПК) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87921 ХК(ДТПL) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу

Номинальная статическая характе­ристика

Тип термо­электри­ческого преобразователя Номинальная статическая характеристика (НСХ) Диаметр проволоки, мм Темпера­тура эксплу­атации, °С Продолжительность эксплу­атации, ч
ДТПК (ХА) Хромель-алюмель 5,0; 3,2 +800 10000
+1000 2000
+1200 100
1,5 +800 10000
+1000 1000
+1100 200
1,2 +800 10000
+1000 500
+1100 200
0,7 +800 6000
+1000 300
0,5 +800 1000
+1000 100
0,3; 0,2 +600 10000
+800 200
ДТПL (ХК) Хромель-копель 5,0; 3,2; 1,5 +600 10000
+800 1000
1,2; 0,7 +600 10000
+800 500
0,5 +600 5000
0,3; 0,2 +600 1000

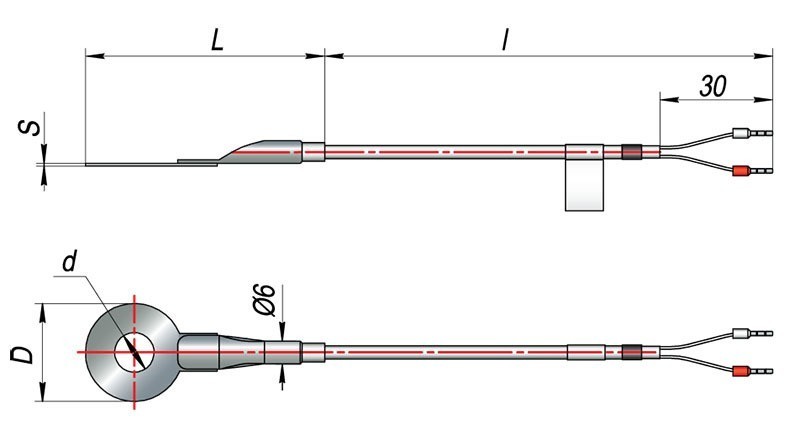

Габаритные размеры

Габаритные размеры
d = 13 мм, под М12
D = 30 мм
S = 1,0 мм
L = 71 мм
l* = 0,2 м – стандарт, до 20 м – по заказу
Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
71 мм
Диаметр монтажной части:
—
Диаметр клеммного отверстия:
—
13 мм, под болт М12
Присоединение:
—
Длина кабельного вывода:
—
0,2 м – стандарт, до 20 м – по заказу
Тип спая:
—
неизолированный, изолированный
Материал корпуса датчика:
—
нержавеющая сталь
Конец датчика:
—
Гильза:
—
Кольцевой наконечник:
—
Диаметр кольца:
—
Монтажная часть:
—
Количество рабочих термопар в изделии:
—
1 или 2
Гайка:
—
Штуцер:
—
Диаметр клеммы:
—
Изоляция вывода:
—
