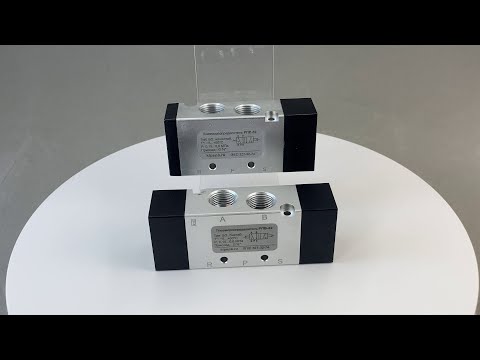

Пневмораспределитель с пневмоуправлением РПВ-52
Пневмораспределитель cерии РПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики
| Параметр | Значение | |||
| Тип распределителя | 5/2, с односторонним (пружинный возврат) или двусторонним пневматическим управлением | |||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа | G⅛" | G⅛" | G¼" | G½" |
| Присоединение управляющего сигнала | ⅛" | |||
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа | |||
| Температура эксплуатации | −5…+60°C | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов | |||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
Все модификации
| Артикул | Модель | Присоединение  | Управление | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G72332 | РПВ-5211-18 | 1/8" | одностороннее | Со склада | 1584 руб. |
| G72336 | РПВ-5212-18 | 1/8" | двустороннее | Со склада | 2112 руб. |
| G72333 | РПВ-5221-14 | 1/4" | одностороннее | Со склада | 1980 руб. |
| G72337 | РПВ-5222-14 | 1/4" | двустороннее | Со склада | 2112 руб. |
| G72334 | РПВ-5231-38 | 3/8" | одностороннее | Со склада | 2772 руб. |
| G72338 | РПВ-5232-38 | 3/8" | двустороннее | Со склада | 2376 руб. |
| G72335 | РПВ-5241-12 | 1/2" | одностороннее | Со склада | 3465 руб. |
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Пневматическая схема | Габаритные размеры, мм |
| С одним управляющим клапаном (моностабильный) | ||||
| РПВ-5211-18 | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 27×70×16 |
| РПВ-5221-14 | G¼" | G⅛" | 40×95×27 | |
| РПВ-5231-38 | G⅜" | G¼" | 40×98×27 | |
| РПВ-5241-12 | G½" | G½" | 50×126×34 | |
| С двумя управляющими клапанами (бистабильный) | ||||
| РПВ-5212-18 | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 27×84×18 |
| РПВ-5222-14 | G¼" | G⅛" | 35×93×22 | |
| РПВ-5232-38 | G⅜" | G¼" | 40×116×27 | |
Описание прибора
Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5линейные, 2позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника. Моностабильный (рис. 1): в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче давления на вход управления, порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник возвращается в исходное положение. Бистабильный (рис. 2): при подаче давления на первый вход управления воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии давления золотник остается в том же положении. При подаче давления на второй вход управления порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник остается в том же положении.
Таблица соответствия аксессуаров
| Модель пневмораспределителя | Модель плиты | Модель постовой заглушки | Модель торцевой заглушки |
| РПВ-5211-18 РПВ-5212-18 | ПМ-5318 | ЗП-5318 | ЗТР-18 |
| РПВ-5221-14 РПВ-5222-14 | ПМ-5314 | ЗП-5314 | ЗТР-14 |
| РПВ-5231-38 РПВ-5232-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РПВ-5241-12 | ПМ-5312 | ЗП-5312 | ЗТР-12 |
| Габаритные размеры (с односторонним управлением) |
 |
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 |
| РПВ-5211-18 | ⅛" | ⅛" | 70 | 16 | 27 | 3,3 | 3,3 | 20 | 16 | 14 | 28 |
| РПВ-5221-14 | ¼" | ¼" | 95 | 27 | 40 | 5,5 | 5,5 | – | – | 18 | 40 |
| РПВ-5231-38 | ⅜" | ¼" | 98 | 27 | 40 | 5,5 | 5,5 | 28 | 24 | 18 | 40 |
| РПВ-5241-12 | ½" | ½" | 126 | 34 | 50 | 4,3 | 5,5 | 36,5 | 36 | 23 | 54,5 |
| Модификация | H5 | J1 | J2 | K1 | K2 | L | P1 | P2 | Q | S |
| РПВ-5211-18 | 28 | 3 | 2 | 13 | 30 | 13 | 21 | 14 | 2,5 | 9,5 |
| РПВ-5221-14 | 40 | – | – | 28 | 24 | 32 | 28 | 24 | – | 16 |
| РПВ-5231-38 | 45 | 4 | – | 15 | 50 | 20 | 28 | 24 | 3 | 13,5 |
| РПВ-5241-12 | 63 | 4 | – | 18,5 | 72 | 27 | 40,5 | 28 | 2,8 | 17,5 |
| Габаритные размеры (с двусторонним управлением) |
 |
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 |
| РПВ-5212-18 | ⅛" | ⅛" | 84 | 18 | 27 | 3,3 | 3,3 | 34 | 16 | 28 | 42 |
| РПВ-5222-14 | ¼" | ⅛" | 93 | 22 | 35 | 3,3 | 4,3 | н/д | 20 | н/д | н/д |
| РПВ-5232-38 | ⅜" | ¼" | 116 | 27 | 40 | 4,5 | 5 | 47 | 25 | 36 | 58 |
| Модификация | H5 | J1 | J2 | K1 | K2 | L | P1 | P2 | Q | S |
| РПВ-5212-18 | 28 | 3 | 2 | 28 | 30 | 13 | 35 | 14 | 2,5 | 9,5 |
| РПВ-5222-14 | 35 | 3 | – | н/д | 38 | 17 | н/д | 20 | 3 | 10,5 |
| РПВ-5232-38 | 45 | 4 | – | 34 | 50 | 20 | 41 | 24 | 3 | 13,5 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.01.2023 | 0.37 Мб |  |
