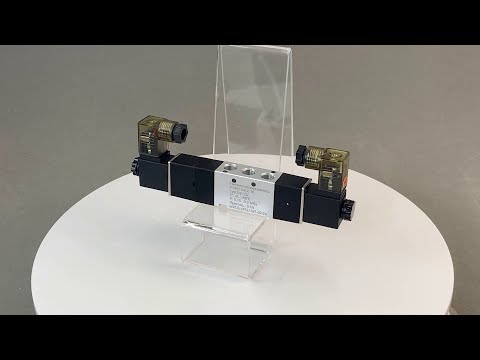

Электромагнитный пневмораспределитель РЭПВ-53
Электромагнитный пневмораспределитель cерии РЭПВ-53 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики
| Параметр | Значение | |||
| Тип распределителя | 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом | |||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа | G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа | |||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-18 | КС-28 | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | ~5,5 ВА/=5 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов | |||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
Все модификации
| Артикул | Присоединение  | Питание | Особенности | Катушка | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O28010 | 1/8" | ~220В | закрытый центр | 2шт. КС-18 | Со склада | 5598 руб. |
| O28015 | 1/8" | ~220В | нагруженный центр | 2шт. КС-18 | Со склада | 5598 руб. |
| O28020 | 1/8" | ~220В | открытый сброс | 2шт. КС-18 | Со склада | 5598 руб. |
| O28011 | 1/8" | ~110В | закрытый центр | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 5698 руб. |
| O28016 | 1/8" | ~110В | нагруженный центр | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 5698 руб. |
| O28021 | 1/8" | ~110В | открытый сброс | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 5698 руб. |
| O28012 | 1/8" | ~24В | закрытый центр | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 5698 руб. |
| O28017 | 1/8" | ~24В | нагруженный центр | 2шт. КС-18 | Со склада | 5698 руб. |
| O28022 | 1/8" | ~24В | открытый сброс | 2шт. КС-18 | Со склада (комплектация 1..72 часа) | 5698 руб. |
| O28013 | 1/8" | =24В | закрытый центр | 2шт. КС-18 | Ожидается 2024.01.30 | 5698 руб. |
| O28018 | 1/8" | =24В | нагруженный центр | 2шт. КС-18 | Под заказ к 2024.06.09 | 5698 руб. |
| O28023 | 1/8" | =24В | открытый сброс | 2шт. КС-18 | Под заказ к 2024.06.09 | 5698 руб. |
| O28014 | 1/8" | =12В | закрытый центр | 2шт. КС-18 | Со склада | 5698 руб. |
| O28019 | 1/8" | =12В | нагруженный центр | 2шт. КС-18 | Со склада | 5698 руб. |
| O28024 | 1/8" | =12В | открытый сброс | 2шт. КС-18 | Со склада | 5698 руб. |
| O28025 | 1/4" | ~220В | закрытый центр | 2шт. КС-28 | Со склада | 4284 руб. |
| O28070 | 1/4" | ~220В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9672 руб. |
| O28040 | 1/4" | ~220В | нагруженный центр | 2шт. КС-28 | Со склада | 4284 руб. |
| O28085 | 1/4" | ~220В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9672 руб. |
| O28055 | 1/4" | ~220В | открытый сброс | 2шт. КС-28 | Под заказ к 2024.06.09 | 4284 руб. |
| O28100 | 1/4" | ~220В | открытый сброс | 2шт. ASEx580 | 120 дней | 9672 руб. |
| O28028 | 1/4" | ~110В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28073 | 1/4" | ~110В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28043 | 1/4" | ~110В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28088 | 1/4" | ~110В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28058 | 1/4" | ~110В | открытый сброс | 2шт. КС-28 | 120 дней | 4384 руб. |
| O28103 | 1/4" | ~110В | открытый сброс | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28031 | 1/4" | ~24В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28076 | 1/4" | ~24В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28046 | 1/4" | ~24В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28091 | 1/4" | ~24В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28061 | 1/4" | ~24В | открытый сброс | 2шт. КС-28 | 120 дней | 4384 руб. |
| O28106 | 1/4" | ~24В | открытый сброс | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28034 | 1/4" | =24В | закрытый центр | 2шт. КС-28 | Со склада | 4384 руб. |
| O28079 | 1/4" | =24В | закрытый центр | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28049 | 1/4" | =24В | нагруженный центр | 2шт. КС-28 | Со склада | 4384 руб. |
| O28094 | 1/4" | =24В | нагруженный центр | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28064 | 1/4" | =24В | открытый сброс | 2шт. КС-28 | Под заказ к 2024.06.09 | 4384 руб. |
| O28109 | 1/4" | =24В | открытый сброс | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28037 | 1/4" | =12В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28082 | 1/4" | =12В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28052 | 1/4" | =12В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 4384 руб. |
| O28097 | 1/4" | =12В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 9772 руб. |
| O28067 | 1/4" | =12В | открытый сброс | 2шт. КС-28 | 120 дней | 4384 руб. |
| O28112 | 1/4" | =12В | открытый сброс | 2шт. ASEx580 | 120 дней | 9772 руб. |
| O28026 | 3/8" | ~220В | закрытый центр | 2шт. КС-28 | Со склада | 6855 руб. |
| O28071 | 3/8" | ~220В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12243 руб. |
| O28041 | 3/8" | ~220В | нагруженный центр | 2шт. КС-28 | Со склада | 6855 руб. |
| O28086 | 3/8" | ~220В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12243 руб. |
| O28056 | 3/8" | ~220В | открытый сброс | 2шт. КС-28 | Со склада | 6855 руб. |
| O28101 | 3/8" | ~220В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12243 руб. |
| O28029 | 3/8" | ~110В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28074 | 3/8" | ~110В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28044 | 3/8" | ~110В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28089 | 3/8" | ~110В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28059 | 3/8" | ~110В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28104 | 3/8" | ~110В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28032 | 3/8" | ~24В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28077 | 3/8" | ~24В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28047 | 3/8" | ~24В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28092 | 3/8" | ~24В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28062 | 3/8" | ~24В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28107 | 3/8" | ~24В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28035 | 3/8" | =24В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28080 | 3/8" | =24В | закрытый центр | 2шт. ASEx580 | 120 дней | 12343 руб. |
| O28050 | 3/8" | =24В | нагруженный центр | 2шт. КС-28 | Со склада | 6955 руб. |
| O28095 | 3/8" | =24В | нагруженный центр | 2шт. ASEx580 | 120 дней | 12343 руб. |
| O28065 | 3/8" | =24В | открытый сброс | 2шт. КС-28 | Со склада | 6955 руб. |
| O28110 | 3/8" | =24В | открытый сброс | 2шт. ASEx580 | 120 дней | 12343 руб. |
| O28038 | 3/8" | =12В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28083 | 3/8" | =12В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28053 | 3/8" | =12В | нагруженный центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28098 | 3/8" | =12В | нагруженный центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28068 | 3/8" | =12В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 6955 руб. |
| O28113 | 3/8" | =12В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 12343 руб. |
| O28027 | 1/2" | ~220В | закрытый центр | 2шт. КС-28 | Со склада | 8169 руб. |
| O28072 | 1/2" | ~220В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13557 руб. |
| O28042 | 1/2" | ~220В | нагруженный центр | 2шт. КС-28 | Ожидается 2024.01.30 | 8169 руб. |
| O28087 | 1/2" | ~220В | нагруженный центр | 2шт. ASEx580 | 120 дней | 13557 руб. |
| O28057 | 1/2" | ~220В | открытый сброс | 2шт. КС-28 | Со склада | 8169 руб. |
| O28102 | 1/2" | ~220В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13557 руб. |
| O28030 | 1/2" | ~110В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28075 | 1/2" | ~110В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| O28045 | 1/2" | ~110В | нагруженный центр | 2шт. КС-28 | 120 дней | 8269 руб. |
| O28090 | 1/2" | ~110В | нагруженный центр | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28060 | 1/2" | ~110В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28105 | 1/2" | ~110В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| O28033 | 1/2" | ~24В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28078 | 1/2" | ~24В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| O28048 | 1/2" | ~24В | нагруженный центр | 2шт. КС-28 | 120 дней | 8269 руб. |
| O28093 | 1/2" | ~24В | нагруженный центр | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28063 | 1/2" | ~24В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28108 | 1/2" | ~24В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| O28036 | 1/2" | =24В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28081 | 1/2" | =24В | закрытый центр | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28051 | 1/2" | =24В | нагруженный центр | 2шт. КС-28 | Ожидается 2023.12.11 | 8269 руб. |
| O28096 | 1/2" | =24В | нагруженный центр | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28066 | 1/2" | =24В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28111 | 1/2" | =24В | открытый сброс | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28039 | 1/2" | =12В | закрытый центр | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28084 | 1/2" | =12В | закрытый центр | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| O28054 | 1/2" | =12В | нагруженный центр | 2шт. КС-28 | 120 дней | 8269 руб. |
| O28099 | 1/2" | =12В | нагруженный центр | 2шт. ASEx580 | 120 дней | 13657 руб. |
| O28069 | 1/2" | =12В | открытый сброс | 2шт. КС-28 | Со склада (комплектация 1..72 часа) | 8269 руб. |
| O28114 | 1/2" | =12В | открытый сброс | 2шт. ASEx580 | Со склада (комплектация 1..72 часа) | 13657 руб. |
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа | Пневматическая схема | Габаритные размеры, мм |
| С закрытым центром | ||||
| РЭПВ-5312-18-ЗЦ | G⅛" | G⅛" |
| 54×153×18 |
| РЭПВ-5322-14-ЗЦ | G¼" | G⅛" | 54×190×22 | |
| РЭПВ-5332-38-ЗЦ | G⅜" | G¼" | 70×209×27 | |
| РЭПВ-5342-12-ЗЦ | G½" | G½" | 75×243×34 | |
| С нагруженным центром | ||||
| РЭПВ-5312-18-НЦ | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 54×153×18 |
| РЭПВ-5322-14-НЦ | G¼" | G⅛" | 54×190×22 | |
| РЭПВ-5332-38-НЦ | G⅜" | G¼" | 70×209×27 | |
| РЭПВ-5342-12-НЦ | G½" | G½" | 75×243×34 | |
| С открытым сбросом | ||||
| РЭПВ-5312-18-ОС | G⅛" | G⅛" |  P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 54×153×18 |
| РЭПВ-5322-14-ОС | G¼" | G⅛" | 54×190×22 | |
| РЭПВ-5332-38-ОС | G⅜" | G¼" | 70×209×27 | |
| РЭПВ-5342-12-ОС | G½" | G½" | 75×243×34 | |
Описание прибора
РЭПВ-53 – пневмораспределитель 5/3 (5-линейный, 3-позиционный) предназначен для распределения воздушных потоков, управления исполнительными устройствами
пневмосистем.
В исходном положении у распределителей с закрытым центром все порты (A, B, P, R, S) закрыты, давление никуда не подается и не сбрасывается.
В исходном положении у распределителей с нагруженным центром давление от порта питания P одновременно подается на рабочие порты А и В, а порты выхлопа R и S перекрыты.
В исходном положении у распределителей с открытым сбросом порт питания Р перекрыт, рабочие порты А и В соединены с выхлопами R и S соответственно.
При подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S, а при снятии питания возвращается в исходное положение.
При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R, а при снятии питания возвращается в исходное положение.
Таблица соответствия аксессуаров
| Модель пневмораспределителя | Модель плиты | Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5312-18-ЗЦ РЭПВ-5312-18-НЦ РЭПВ-5312-18-ОС | ПМ-5318 | ЗП-5318 | ЗТР-18 |
| РЭПВ-5322-14-ЗЦ РЭПВ-5322-14-НЦ РЭПВ-5322-14-ОС | ПМ-5314 | ЗП-5314 | ЗТР-14 |
| РЭПВ-5332-38-ЗЦ РЭПВ-5332-38-НЦ РЭПВ-5332-38-ОС | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5342-12-ЗЦ РЭПВ-5342-12-НЦ РЭПВ-5342-12-ОС | ПМ-5312 | ЗП-5312 | ЗТР-12 |
| Габаритные размеры |
 |
| Модификация | G1 | G2 | A | B | C | D1 | D2 | H1 | H2 | H3 | H4 | H5 |
| РЭПВ-5312-18 | ⅛" | ⅛" | 153 | 18 | 27 | 3,3 | 3,3 | 61 | 16 | 55 | 69 | 28 |
| РЭПВ-5322-14 | ¼" | ⅛" | 190 | 22 | 35 | 3,3 | 4,3 | 75,5 | 20 | 68 | 85,5 | 35 |
| РЭПВ-5332-38 | ⅜" | ¼" | 209 | 27 | 40 | 4,3 | 4,3 | 83 | 24 | 72,5 | 95 | 45 |
| РЭПВ-5342-12 | ½" | ½" | 243 | 34 | 50 | 4,3 | 5,5 | 92,5 | 36 | 79 | 110,5 | 63 |
| Модификация | J1 | J2 | K1 | K2 | L | M | N | P1 | P2 | Q | S |
| РЭПВ-5312-18 | 3 | 2 | 54 | 30 | 13 | 54 | 32,5 | 62 | 14 | 2,5 | 9,5 |
| РЭПВ-5322-14 | 3 | 0 | 66,5 | 38 | 17 | 54 | 40,5 | 75,5 | 20 | 3 | 10,5 |
| РЭПВ-5332-38 | 4 | 0 | 70 | 50 | 20 | 70 | 40,5 | 83 | 24 | 2,4 | 13,5 |
| РЭПВ-5342-12 | 4 | 0 | 74,5 | 72 | 27 | 75 | 40,5 | 96,5 | 28 | 2,8 | 17,5 |
*габаритные размеры указаны в мм
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.11.2023 | 0.4 Мб |  |
Тип распределителя:
—
5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
Управление:
—
Присоединение, порт сброса:
—
G⅛, G¼, G⅜, G½
Напряжение питания:
—
~220 В, ~110 В, ~24 В, =24 В, =12 В
Пропускная способность:
—
900...3200 л/мин
Рабочее давление:
—
0,15…0,8 МПа
Рабочая температура:
—
−5…+60°C
Присоединение управляющего сигнала:
—
Диаметр условного прохода:
—
