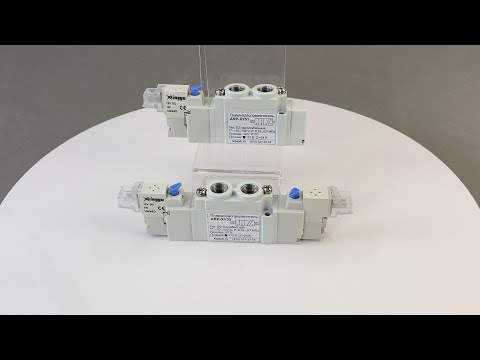

Электромагнитные пневмораспределители ARP-XY
Пневмораспределители ARP-XY3, -XY5, -XY7 относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Особенности
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Три серии с разной толщиной модуля: 10, 15 и 18 мм
- Возможность ручного переключения
- Пониженное энергопотребление
- Несколько пневмораспределителей могут быть объединены в один блок
- Возможность установки на монтажные плиты:
– ARP-MXY3 (для ARP-XY3)
– ARP-MXY5 (для ARP-XY5)
– ARP-MXY7 (для ARP-XY7)
Описание прибора
Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.
Технические характеристики
| Параметр | ARP-XY3 | ARP-XY5 | ARP-XY7 |
| Тип распределителя | 5/2 (5-линейный, 2-позиционный) | ||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | ||
| Рабочая температура | −10...+50°С | ||
| Рабочее давление | 0,15...0,7 МПа | ||
| Пропускная способность | 180 л/мин | 610 л/мин | 810 л/мин |
| Порт питания, рабочий порт | M5 | G⅛", PT⅛" | G¼" |
| Порт выхлопа | G⅛" | ||
| Максимальная частота срабатывания | 10 Гц | 5 Гц | 5 Гц |
| Катушка | AR-XY-10A, 1 Вт (DC), IP65 | ||
| Питание | =24 В, =12 В | ||
| Наработка на отказ | ≥ 30 млн циклов | ||
Модификации
| Модель | Тип | Пневматическая схема | Присоединение | Толщина модуля, мм | Габаритные размеры, мм | |
| Порт питания, рабочий порт | Порт выхлопа | |||||
| ARP-XY31 | моностабильный |  | M5 | M5 | 10 | 31×77×11,5 |
| ARP-XY51 | G⅛", PT⅛" | G⅛", PT⅛" | 15 | 32×95×16,5 | ||
| ARP-XY71 | G¼" | G⅛" | 18 | 35×115,5×20 | ||
| ARP-XY32 | бистабильный |  | M5 | M5 | 10 | 31×110×11,5 |
| ARP-XY52 | PT⅛" | PT⅛" | 15 | 31,5×125,5×16,5 | ||
| ARP-XY72 | G¼" | G⅛" | 18 | 34,5×142×19,5 | ||
Все модификации
| Артикул | Толщина модуля, мм | Управление | Присоединение | Питание | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| K62190 | 10 | двустороннее | M5 | =12В | Со склада (комплектация 1..72 часа) | 3349 руб. |
| K62198 | 10 | двустороннее | M5 | =24В | Со склада | 3349 руб. |
| K62191 | 10 | одностороннее | M5 | =12В | Со склада | 2441 руб. |
| K62199 | 10 | одностороннее | M5 | =24В | Со склада (комплектация 1..72 часа) | 2441 руб. |
| K62192 | 15 | двустороннее | G1/8" | =12В | 120 дней | 3304 руб. |
| K62200 | 15 | двустороннее | G1/8" | =24В | 120 дней | 3304 руб. |
| K62194 | 15 | двустороннее | PT1/8" | =12В | Со склада | 3304 руб. |
| K62202 | 15 | двустороннее | PT1/8" | =24В | Со склада | 3304 руб. |
| K62193 | 15 | одностороннее | G1/8" | =12В | Со склада | 2201 руб. |
| K62201 | 15 | одностороннее | G1/8" | =24В | Со склада | 2201 руб. |
| K62195 | 15 | одностороннее | PT1/8" | =12В | Со склада | 2344 руб. |
| K62203 | 15 | одностороннее | PT1/8" | =24В | Со склада (комплектация 1..72 часа) | 2344 руб. |
| K62196 | 18 | двустороннее | G1/4" | =12В | Со склада | 4489 руб. |
| K62204 | 18 | двустороннее | G1/4" | =24В | Со склада | 4489 руб. |
| K62197 | 18 | одностороннее | G1/4" | =12В | Со склада | 3304 руб. |
| K62205 | 18 | одностороннее | G1/4" | =24В | Со склада | 3304 руб. |
Форма заказа ARP-XYab-c-d
| Позиция | Название позиции | Обозначение | Расшифровка |
| a | Серия | 3 | Толщина модуля 10 мм |
| 5 | Толщина модуля 15 мм | ||
| 7 | Толщина модуля 18 мм | ||
| b | Управление | 1 | Одностороннее (одна катушка, моностабильный) |
| 2 | Двустороннее (две катушки, бистабильный) | ||
| c | Присоединение (рабочий порт) | М5 | М5 |
| G1/8 | G⅛" | ||
| PT1/8 | PT⅛" | ||
| G1/4 | G¼" | ||
| d | Питание | 24 | =24 В |
| 12 | =12 В |
Расшифровка обозначения на примере пневмораспределителя ARP-XY51-PT1/8-24:
ARP-XY – модель пневмораспределителя.
5 – серия (толщина модуля 15 мм).
1 – одна катушка.
PT1/8 – присоединение рабочего порта PT⅛".
24 – питание =24 В.
| Габаритные размеры Моностабильный ARP-XY31, -51, -71 |
 |
| Размеры, мм | Модель | ||
| ARP-XY31 | ARP-XY51 | ARP-XY71 | |
| A | 77 | 95 | 115,5 |
| B | 17,5 | 20 | 29,5 |
| C | 4 | 16,5 | 7,2 |
| D | 22 | 32,5 | 40 |
| E | 10 | 22,5 | 20 |
| F | 31 | 32 | 35 |
| G | М5 | G⅛", PT⅛" | G⅛" |
| H | 9 | 11,5 | 14 |
| K | 17 | 24,5 | 31 |
| X | М5 | G⅛", PT⅛" | G¼" |
| ∅L | 2 | 3 | 4 |
| M | 10,5 | 16,5 | 19 |
| N | 22,5 | 32,5 | 39,5 |
| P | 11,5 | 16,5 | 20 |
| Q | 6 | 10 | 12 |
| R | 2 | 1,5 | 1,5 |
| U | 19,5 | 27 | 36 |
| V | 25 | 43 | 51 |
| ∅W | 1,5 | 2 | 2 |
| Z | 21 | 37 | 42 |
| Вес, г | 50 | 67 | 101 |
| Габаритные размеры Бистабильный ARP-XY32, -52, -72 |
 |
| Размеры, мм | Модель | ||
| ARP-XY32 | ARP-XY52 | ARP-XY72 | |
| A | 110 | 125,5 | 142 |
| B | 50,5 | 45 | 50 |
| C | 4 | 15,5 | 7 |
| D | 22 | 32,5 | 40 |
| E | 9 | 22 | 20 |
| F | 31 | 31,5 | 34,5 |
| G | М5 | G⅛", PT⅛" | G⅛" |
| H | 8 | 12 | 13,5 |
| K | 49,5 | 53,5 | 51,5 |
| X | М5 | G⅛", PT⅛" | G¼" |
| ∅L | 2 | 3 | 4 |
| M | 10 | 16 | 19 |
| N | 44 | 61,5 | 70,5 |
| P | 11,5 | 16,5 | 19,5 |
| Q | 5,5 | 9,5 | 12 |
| R | 1,5 | 2 | 2 |
| U | 19,5 | 27 | 36 |
| V | 25 | 43 | 51 |
| ∅W | 1 | 2 | 2 |
| Z | 21 | 36 | 41,5 |
| Вес, г | 65 | 83 | 118 |
