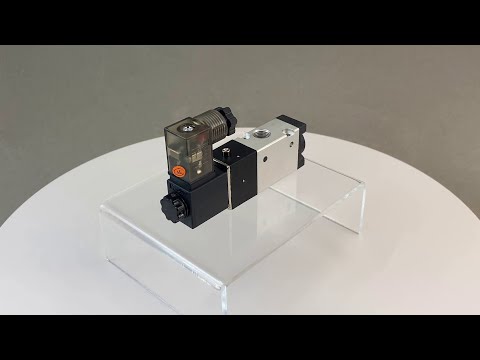

Электромагнитный пневмораспределитель РЭПВ-32
Электромагнитный пневмораспределитель cерии РЭПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
Технические характеристики
| Параметр | Значение | |||
| Тип распределителя | 3/2, нормально закрытый | |||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) | |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение | G⅛" | G¼" | G⅜" | G½" |
| Пропускная способность (при давлении 0,6 МПа) | 850 л/мин | 1500 л/мин | ||
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление | 1,2 МПа | |||
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |||
| Допуск по напряжению | ±10% | |||
| Катушка | КС-18 | КС-28 | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | ~5,5 ВА/=5 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты | IP65 | |||
| Класс изоляции соленоида | Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа | 12 000 000 циклов | |||
| Материал корпуса распределителя | Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
Все модификации
| Артикул | Присоединение | Питание  | Катушка | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O27965 | 1/8" | ~220В | КС-18 | Со склада | 1800 руб. |
| O27966 | 1/8" | ~110В | КС-18 | Со склада (комплектация 1..72 часа) | 1900 руб. |
| O27967 | 1/8" | ~24В | КС-18 | Со склада | 1900 руб. |
| O27968 | 1/8" | =24В | КС-18 | Под заказ к 2024.06.09 | 1900 руб. |
| O27969 | 1/8" | =12В | КС-18 | Со склада | 1900 руб. |
| O27970 | 1/4" | ~220В | КС-28 | Со склада | 1800 руб. |
| O27985 | 1/4" | ~220В | ASEx580 | Со склада (комплектация 1..72 часа) | 4494 руб. |
| O27973 | 1/4" | ~110В | КС-28 | Со склада (комплектация 1..72 часа) | 1900 руб. |
| O27988 | 1/4" | ~110В | ASEx580 | Со склада (комплектация 1..72 часа) | 4594 руб. |
| O27976 | 1/4" | ~24В | КС-28 | Со склада (комплектация 1..72 часа) | 1900 руб. |
| O27991 | 1/4" | ~24В | ASEx580 | Со склада (комплектация 1..72 часа) | 4594 руб. |
| O27979 | 1/4" | =24В | КС-28 | Со склада | 1900 руб. |
| O27994 | 1/4" | =24В | ASEx580 | 120 дней | 4594 руб. |
| O27982 | 1/4" | =12В | КС-28 | Со склада | 1900 руб. |
| O27997 | 1/4" | =12В | ASEx580 | Со склада (комплектация 1..72 часа) | 4594 руб. |
| O27971 | 3/8" | ~220В | КС-28 | Со склада | 2396 руб. |
| O27986 | 3/8" | ~220В | ASEx580 | Со склада (комплектация 1..72 часа) | 5090 руб. |
| O27974 | 3/8" | ~110В | КС-28 | Со склада (комплектация 1..72 часа) | 2496 руб. |
| O27989 | 3/8" | ~110В | ASEx580 | Со склада (комплектация 1..72 часа) | 5190 руб. |
| O27977 | 3/8" | ~24В | КС-28 | Со склада (комплектация 1..72 часа) | 2496 руб. |
| O27992 | 3/8" | ~24В | ASEx580 | Со склада (комплектация 1..72 часа) | 5190 руб. |
| O27980 | 3/8" | =24В | КС-28 | Со склада | 2496 руб. |
| O27995 | 3/8" | =24В | ASEx580 | 120 дней | 5190 руб. |
| O27983 | 3/8" | =12В | КС-28 | Со склада (комплектация 1..72 часа) | 2496 руб. |
| O27998 | 3/8" | =12В | ASEx580 | Со склада (комплектация 1..72 часа) | 5190 руб. |
| O27972 | 1/2" | ~220В | КС-28 | Со склада | 4047 руб. |
| O27987 | 1/2" | ~220В | ASEx580 | Со склада (комплектация 1..72 часа) | 6741 руб. |
| O27975 | 1/2" | ~110В | КС-28 | Со склада (комплектация 1..72 часа) | 4147 руб. |
| O27990 | 1/2" | ~110В | ASEx580 | Со склада (комплектация 1..72 часа) | 6841 руб. |
| O27978 | 1/2" | ~24В | КС-28 | Со склада (комплектация 1..72 часа) | 4147 руб. |
| O27993 | 1/2" | ~24В | ASEx580 | Со склада (комплектация 1..72 часа) | 6841 руб. |
| O27981 | 1/2" | =24В | КС-28 | Со склада | 4147 руб. |
| O27996 | 1/2" | =24В | ASEx580 | 120 дней | 6841 руб. |
| O27984 | 1/2" | =12В | КС-28 | Со склада (комплектация 1..72 часа) | 4147 руб. |
| O27999 | 1/2" | =12В | ASEx580 | Со склада (комплектация 1..72 часа) | 6841 руб. |
| Модель | Присоединение | Пневматическая схема | Габаритные размеры, мм |
| Нормально закрытые с одной катушкой управления | |||
| РЭПВ-3211-18 | G⅛" |  P – порт питания А – рабочий порт R – порт выхлопа | 54×86×18 |
| РЭПВ-3221-14 | G¼" | 67,5×109×22 | |
| РЭПВ-3231-38 | G⅜" | 70×120×27 | |
| РЭПВ-3241-12 | G½" | 75×141×34 | |
Описание прибора
Для управления пневмоцилиндрами одностороннего действия используется пневмораспределитель РЭПВ-32, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой распределитель обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров
| Модель пневмораспределителя | Модель плиты | Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-3211-18 | ПМ-3218 | ЗП-3218 | ЗТР-18 |
| РЭПВ-3221-14 | ПМ-3214 | ЗП-3214 | ЗТР-14 |
| РЭПВ-3231-38 | ПМ-3238 | ЗТР-38 | |
| РЭПВ-3241-12 | ПМ-3212 | ЗТР-12 |
| Габаритные размеры |
 |
| Модификация | G | A | B | C | D1 | D2 | H1 | H2 | H3 |
| РЭПВ-3211-18 | ⅛" | 86 | 18 | 27 | 3,3 | 3,1 | 21,5 | 15,5 | 16 |
| РЭПВ-3221-14 | ¼" | 109 | 22 | 35 | 3,3 | 4,3 | 26,5 | 16,3 | 22,5 |
| РЭПВ-3231-38 | ⅜" | 120 | 27 | 40 | 4,3 | 4,3 | 32,5 | 20 | 25 |
| РЭПВ-3241-12 | ½" | 141 | 34 | 50 | 4,3 | 4,3 | 42,5 | 24,5 | 36 |
| Модификация | J1 | J2 | K1 | K2 | L | M | N | P1 | P2 | Q | S |
| РЭПВ-3211-18 | 1 | 2 | 13 | 19 | 13 | 54 | 32,5 | 12 | 21 | 2,5 | 7,5 |
| РЭПВ-3221-14 | 1,5 | 0 | 12,5 | 30 | 17 | 67,5 | 40,5 | 15 | 25 | 3 | 8,2 |
| РЭПВ-3231-38 | 2 | 2 | 15 | 35 | 20 | 70 | 40,5 | 17,5 | 30 | 2,4 | 10,5 |
| РЭПВ-3241-12 | 2 | 0 | 18,5 | 48 | 27 | 75 | 40,5 | 18,5 | 48 | 4 | 13,5 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.01.2023 | 0.25 Мб |  |
