Электромагнитный пневмораспределитель РЭПВ-22

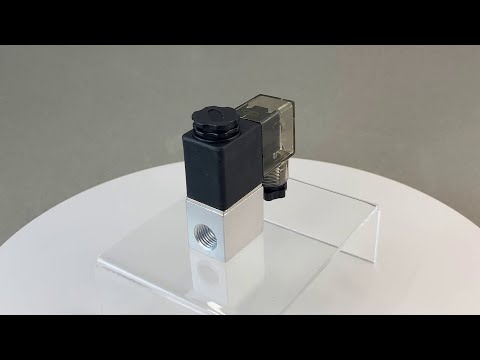

Электромагнитный пневмораспределитель cерии РЭПВ-221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 2/2, нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
| Проходное сечение | ⅛" |
| Пропускная способность | 350 л/мин (при 0,6 МПа) |
| Присоединение | G⅛", G¼" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление | 1,2 МПа |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Допуск по напряжению | ±10% |
| Катушка | КС-28 |
| Потребляемая мощность катушки | ~5,5 ВА/=5 Вт |
| Температура эксплуатации | −5…+60°C |
| Степень защиты | IP65 |
| Класс изоляции соленоида | Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа | 12 000 000 циклов |
| Материал корпуса распределителя | Анодированный алюминий |
| Материал уплотнения | NBR |
| Габаритные размеры | 63,8×60×22 мм |
Все модификации
| Артикул | Присоединение | Питание | Катушка | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O27830 | 1/4" | ~220В | КС-28 | Со склада | 1331 руб. |
| O27840 | 1/4" | ~220В | ASEx580 | Со склада (комплектация 1..72 часа) | 4025 руб. |
| O27832 | 1/4" | ~110В | КС-28 | Со склада (комплектация 1..72 часа) | 1431 руб. |
| O27842 | 1/4" | ~110В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| O27834 | 1/4" | ~24В | КС-28 | Со склада (комплектация 1..72 часа) | 1431 руб. |
| O27844 | 1/4" | ~24В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| O27836 | 1/4" | =24В | КС-28 | Со склада | 1431 руб. |
| O27846 | 1/4" | =24В | ASEx580 | 120 дней | 4125 руб. |
| O27838 | 1/4" | =12В | КС-28 | Со склада (комплектация 1..72 часа) | 1431 руб. |
| O27848 | 1/4" | =12В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| O27831 | 1/8" | ~220В | КС-28 | Со склада | 1331 руб. |
| O27841 | 1/8" | ~220В | ASEx580 | Со склада (комплектация 1..72 часа) | 4025 руб. |
| O27833 | 1/8" | ~110В | КС-28 | Со склада (комплектация 1..72 часа) | 1431 руб. |
| O27843 | 1/8" | ~110В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| O27835 | 1/8" | ~24В | КС-28 | Со склада (комплектация 1..72 часа) | 1431 руб. |
| O27845 | 1/8" | ~24В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| O27837 | 1/8" | =24В | КС-28 | Со склада | 1431 руб. |
| O27847 | 1/8" | =24В | ASEx580 | 120 дней | 4125 руб. |
| O27839 | 1/8" | =12В | КС-28 | Со склада | 1431 руб. |
| O27849 | 1/8" | =12В | ASEx580 | Со склада (комплектация 1..72 часа) | 4125 руб. |
| Модель | Присоединение | Пневматическая схема |
| РЭПВ-221-18 | G⅛" |  |
| РЭПВ-221-14 | G¼" |
Описание прибора
Пневмораспределитель РЭПВ-221 имеет 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижный запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у распределителя РЭПВ-221 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При подаче питания на катушку порт питания соединяется с рабочим портом. При снятии питания золотник возвращается в исходное положение.
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.11.2023 | 0.22 Мб |  |
