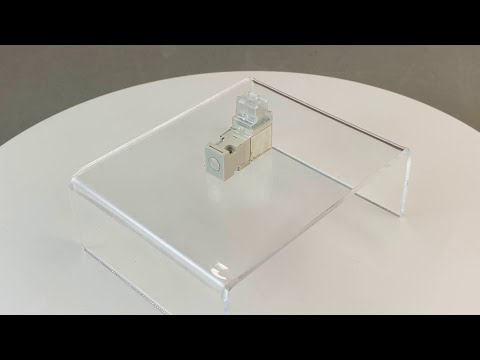

Электропневматический минираспределитель прямого действия AR-XY-10A
Электропневматический минираспределитель прямого действия AR-XY-10A может использоваться как самостоятельное устройство, так и в качестве пилотного распределителя (катушки) для серии пневмораспределителей ARP-XY
Особенности
- Тип распределителя: 3/2, нормально закрытый
- Установка: на монтажную плиту (одиночный или блочный монтаж)
- Может использоваться в качестве пилотного распределителя, например для пневмораспределителей ARP-XY в роли сменной катушки
- Время срабатывания менее 10 мс
- Пониженное энергопотребление
- Компактный размер
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 3/2, нормально закрытый |
| Рабочая среда | Сжатый очищенный воздух (тонкость очистки 40 мкм) |
| Диаметр условного прохода | 0,7 мм |
| Присоединение | 3 отв. 1,5×2 мм |
| Рабочее давление | 0,15...0,7 МПа |
| Питание | =24 В, =12 В |
| Допуск по напряжению | ±10% |
| Мощность катушки | 1 Вт |
| Температура эксплуатации | −5…+50°C |
| Степень пылевлагозащиты | IP65 |
| Наработка на отказ | 50 000 000 циклов |
| Материал корпуса распределителя | Пластик (полиацеталь, полифениленсульфид) |
| Материал уплотнения | NBR |
| Габаритные размеры | 30×29,5×10 мм |
| Вес | 15 г |
Все модификации
| Артикул | Питание | Срок поставки | Стоимость |
|---|---|---|---|
| F60768 | =12В | Со склада | 1181 руб. |
| F60769 | =24В | Со склада | 1181 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.02.2023 | 0.38 Мб |  |
Тип распределителя:
—
3/2, нормально закрытый
Управление:
—
Присоединение, порт сброса:
—
3 отв. 1,5×2 мм
Напряжение питания:
—
=24 В или =12 В
Пропускная способность:
—
Рабочее давление:
—
0,15...0,7 МПа
Рабочая температура:
—
−5…+50°C
Присоединение управляющего сигнала:
—
Диаметр условного прохода:
—
0,7 мм
