Термоэлектрические преобразователи (термопары) высокотемпературные (платиновые) ДТПS021
Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Возможно кратковременное измерение температур до +1600°С
- Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНЭк-А;
- ПТНГЭк-А.
При подключении проводов необходимо соблюдать полярность: «+» жила в красной трубке.
Рабочие условия эксплуатации
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ПП (S) | ||
| Диапазон измерения температуры | 0...+1300°С (кратковременно до +1600 °С) | ||
| Класс допуска датчика | 2 | ||
| Допустимое отклонение | ±1,5°С | ||
| Длина монтажной части (L) | 200...2000 мм | ||
| Диаметр монтажной части (D) | ≤ 4,6 мм | ||
| Диаметр платино – родиевого электрода | 0,4 мм | ||
| Диаметр платинового электрода | 0,5 мм | ||
| Тип спая | неизолированный или изолированный | ||
| Количество ЧЭ | 1 | ||
| Тепловая инерция | ≤ 5 с | ||
| Материал изоляции | корунд CER795 | ||
| Степень защиты | IP00 | ||
Все модификации
| Артикул | Исполнение рабочего спая | Длина, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| Q39224 | Изолированный | 200 | 1...2 недели | 21264 руб. |
| Q39225 | Неизолированный | 200 | 1...2 недели | 21264 руб. |
| Q39226 | Изолированный | 250 | 1...2 недели | 25878 руб. |
| Q39227 | Неизолированный | 250 | 1...2 недели | 25878 руб. |
| Q39228 | Изолированный | 300 | 1...2 недели | 30288 руб. |
| Q39229 | Неизолированный | 300 | 1...2 недели | 30288 руб. |
| Q39230 | Изолированный | 350 | 1...2 недели | 34908 руб. |
| Q39231 | Неизолированный | 350 | 1...2 недели | 34908 руб. |
| Q39232 | Изолированный | 400 | 1...2 недели | 39318 руб. |
| Q39233 | Неизолированный | 400 | 1...2 недели | 39318 руб. |
| Q39234 | Изолированный | 500 | 1...2 недели | 48132 руб. |
| Q39235 | Неизолированный | 500 | 1...2 недели | 48132 руб. |
| Q39236 | Изолированный | 600 | 1...2 недели | 57360 руб. |
| Q39237 | Неизолированный | 600 | 1...2 недели | 57360 руб. |
| Q39238 | Изолированный | 800 | 1...2 недели | 75408 руб. |
| Q39239 | Неизолированный | 800 | 1...2 недели | 75408 руб. |
| Q39240 | Изолированный | 1000 | 1...2 недели | 93648 руб. |
| Q39241 | Неизолированный | 1000 | 1...2 недели | 93648 руб. |
| Q39242 | Изолированный | 1250 | 1...2 недели | 116694 руб. |
| Q39243 | Неизолированный | 1250 | 1...2 недели | 116694 руб. |
| Q39244 | Изолированный | 1600 | 1...2 недели | 148164 руб. |
| Q39245 | Неизолированный | 1600 | 1...2 недели | 148164 руб. |
| Q39246 | Изолированный | 2000 | 1...2 недели | 184668 руб. |
| Q39247 | Неизолированный | 2000 | 1...2 недели | 184668 руб. |
| Габаритные размеры |
 |

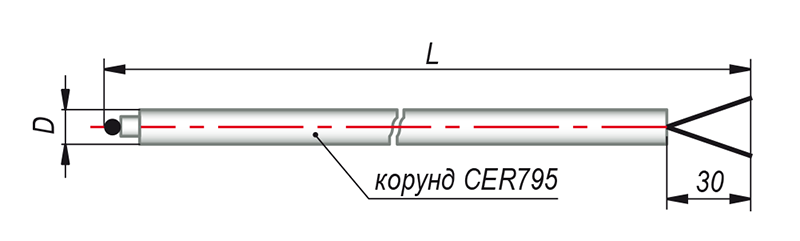

| ДТПS021 с неизолированным спаем |
 |

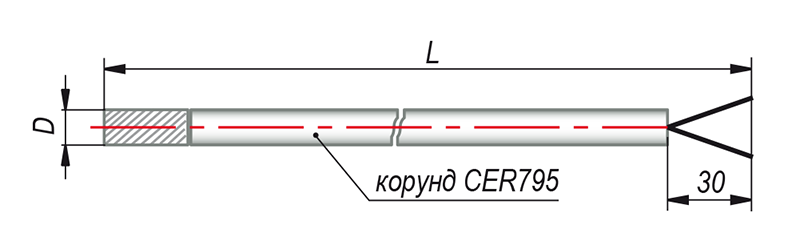

| ДТПS021 с изолированным спаем |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
