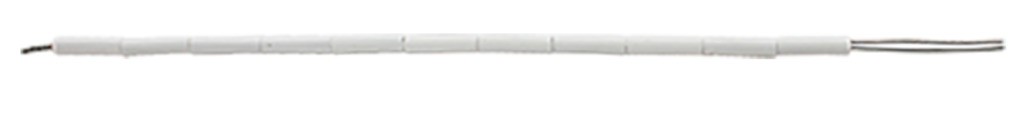

Термопара бескорпусная ТП-А-1002
Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар.
Прежнее название термопары ТП-А-1002: ТП-А-0288

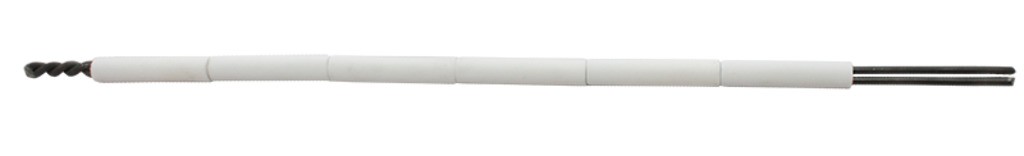

Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Термопара используется для контроля температуры в муфельных печах, котельных установках, различных печах обжига, термообработки, плавки и др., в газотурбинных установках
- При установке в труднодоступных местах допускается изгиб бескорпусных термопар
- Не рекомендуется воздействие механических нагрузок
- Термопара является аналогом дТП021, ТХА/ТХК-0188
Если термопара требуется для непостоянной (периодической) работы, то ТП-А-1002 может успешно заменить термопары из благородных металлов дТПS021 и ТПП/ТПР-1888, поскольку разница в цене составляет 20 и более раз.
Срок службы термопар при работе на максимальных температурах зависит от диаметра термоэлектрода.
| Диаметр проволоки | Температура эксплуатации | Продолжительность эксплуатации |
| 0,7 мм | +800°C | 6000 ч |
| +1000°C | 300 ч | |
| 1,2 мм | +800°C | 10 000 ч |
| +1000°C | 500 ч | |
| +1100°C | 200 ч | |
| 3,2 мм | +800°C | 10 000 ч |
| +1000°C | 2000 ч | |
| +1200°C | 100 ч |

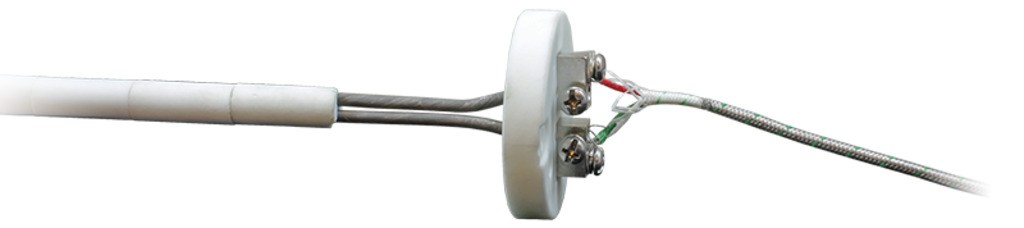

Монтаж:Для соединения термопар с измерительными приборами используются клеммные колодки, например, КТП
И компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНЭк-А;
- ПТНГЭк-А.
Для изоляции используются керамические бусы, например, КБ-А.
Рабочие условия эксплуатации
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа L3.
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 80% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Модель | ТП-А-1002-0,7 | ТП-А-1002-1,2 | ТП-А-1002-3,2 |
| Номинальная статическая характеристика | ХА (К) | ||
| Диапазон измерения температуры | −40...+1100°С (модели с диаметром электрода 3,2 мм кратковременно до +1200°С) | ||
| Класс допуска датчика | 2 | ||
| Допустимое отклонение | ±3°С | ||
| Длина монтажной части (L) | 300 мм, 500 мм, 1000 мм, 1300 мм, 1500 мм, 2000 мм – стандарт 200...20 000 мм – по заказу | ||
| Диаметр термоэлектрода (d) | 0,7 мм | 1,2 мм | 3,2 мм |
| Диаметр бус (D) | 6 мм | 6 мм | 10 мм |
| Тип спая | неизолированный | ||
| Тепловая инерция | ≤ 3 с | ||
| Материал изоляции | стеатитовая керамика (SiO255...60%, MgO 25...30%, Al2O3 3...5%, CaO 4...5%,_Fe2O3 до 0,2%) | ||
| Степень пылевлагозащиты | IP00 | ||
Все модификации
| Артикул | Длина монтажной части, мм | Диаметр термоэлектрода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| V24388 | 300 | 0,7 | Под заказ к 2026.01.15 | 546 руб. |
| V24390 | 300 | 1,2 | Со склада | 351 руб. |
| V24396 | 300 | 3,2 | Со склада | 917 руб. |
| V24389 | 500 | 0,7 | 120 дней | 760 руб. |
| V24391 | 500 | 1,2 | Со склада | 390 руб. |
| V24397 | 500 | 3,2 | Со склада | 1334 руб. |
| V24392 | 1000 | 1,2 | Со склада | 488 руб. |
| V24398 | 1000 | 3,2 | Со склада | 2691 руб. |
| V24393 | 1300 | 1,2 | Ожидается 2025.07.31 | 546 руб. |
| V24394 | 1500 | 1,2 | Со склада | 624 руб. |
| V24395 | 2000 | 1,2 | Ожидается 2025.10.15 | 741 руб. |

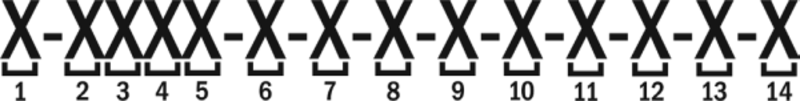

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру

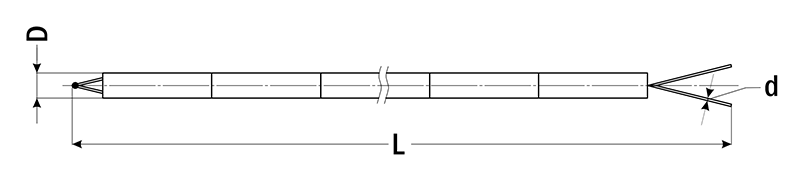

| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
