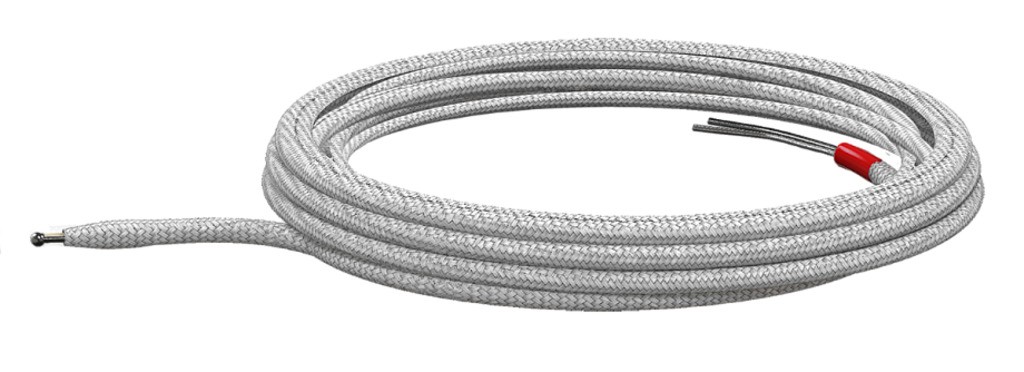

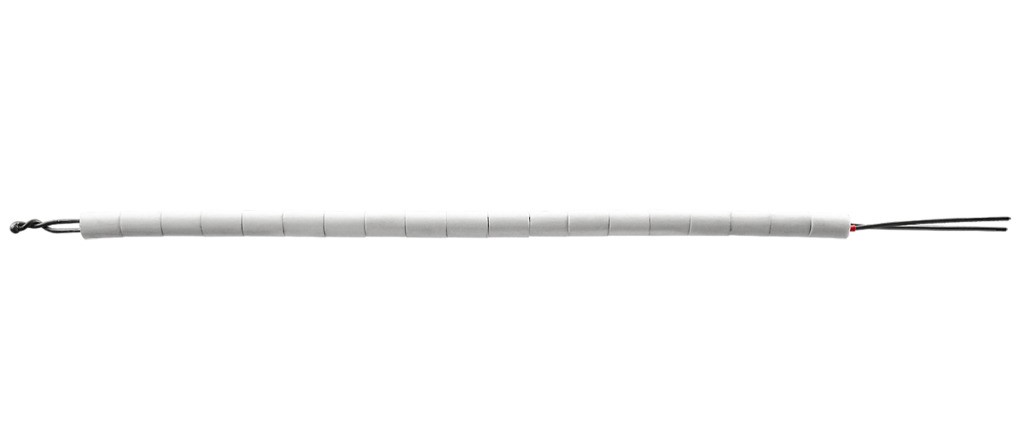

Термопара дТП021
Термопара предназначена для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- С открытым «горячим» спаем
- Бюджетные и малогабаритные
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНЭк-А;
- ПТНГЭк-А.
При подключении проводов необходимо соблюдать полярность
| Полярность | ХА(К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХК (L) | ХА (К) | |
| Диапазон измеряемых температур | −40...+600°С | −40...+1100°С | |
| Класс допуска датчика | 2 | ||
| Допустимое отклонение | ±2,5°С | ||
| Длина термопары (L) | 0,2…2 м, 0,2…20 м (кратно 0,01 м) | ||
| Диаметр термоэлектрода | 0,5 мм, 0,7 мм, 1,2 мм или 3,2 мм | ||

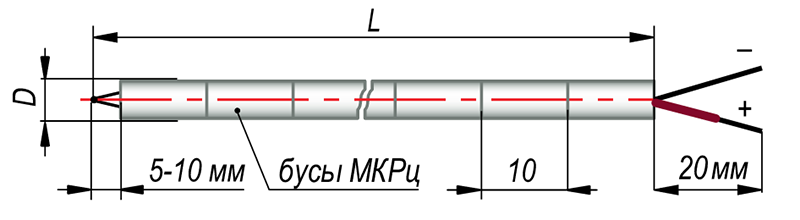

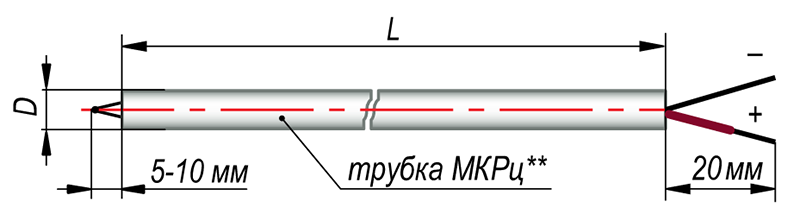

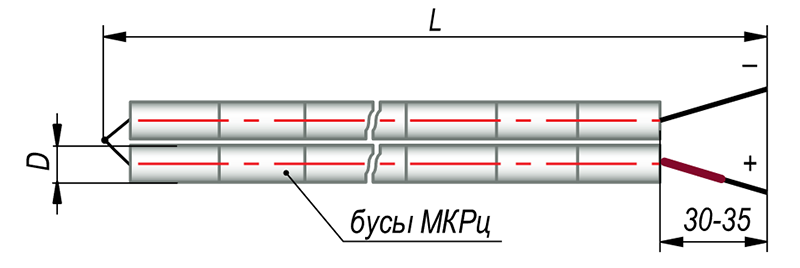

| Тип изоляции | Трубка МКРц, бусы МКРц | ||
| Тепловая инерция | ≤ 3 с | ||
| Степень защиты | IP00 | ||
Все модификации
| Артикул | Градуировка | Диаметр термоэлектрода, мм | Длина термопары, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| T71606 | ХА(К) | 0,5 | 150 | 4...5 недель | По запросу |
| T71607 | ХК(L) | 0,5 | 150 | 4...5 недель | 324 руб. |
| T71608 | ХА(К) | 0,7 | 150 | 4...5 недель | 894 руб. |
| T71609 | ХК(L) | 0,7 | 150 | 4...5 недель | 894 руб. |
| T71610 | ХА(К) | 1,2 | 150 | 4...5 недель | 2331 руб. |
| T71611 | ХК(L) | 1,2 | 150 | 4...5 недель | По запросу |
| T71612 | ХА(К) | 3,2 | 150 | 4...5 недель | 3249 руб. |
| T71613 | ХК(L) | 3,2 | 150 | 4...5 недель | По запросу |
| T71614 | ХА(К) | 0,5 | 200 | 4...5 недель | По запросу |
| T71615 | ХК(L) | 0,5 | 200 | 4...5 недель | 930 руб. |
| T71616 | ХА(К) | 0,7 | 200 | 4...5 недель | 966 руб. |
| T71617 | ХК(L) | 0,7 | 200 | 4...5 недель | 966 руб. |
| T71618 | ХА(К) | 1,2 | 200 | 4...5 недель | 2415 руб. |
| T71619 | ХК(L) | 1,2 | 200 | 4...5 недель | 2415 руб. |
| T71620 | ХА(К) | 3,2 | 200 | 4...5 недель | 3461 руб. |
| T71621 | ХК(L) | 3,2 | 200 | 4...5 недель | 3461 руб. |
| T71622 | ХА(К) | 0,5 | 250 | 4...5 недель | 1002 руб. |
| T71623 | ХК(L) | 0,5 | 250 | 4...5 недель | 1002 руб. |
| T71624 | ХА(К) | 0,7 | 250 | 4...5 недель | 1044 руб. |
| T71625 | ХК(L) | 0,7 | 250 | 4...5 недель | 1044 руб. |
| T71626 | ХА(К) | 1,2 | 250 | 4...5 недель | 2500 руб. |
| T71627 | ХК(L) | 1,2 | 250 | 4...5 недель | По запросу |
| T71628 | ХА(К) | 3,2 | 250 | 4...5 недель | 3675 руб. |
| T71629 | ХК(L) | 3,2 | 250 | 4...5 недель | По запросу |
| T71630 | ХА(К) | 0,5 | 300 | 4...5 недель | 1068 руб. |
| T71631 | ХК(L) | 0,5 | 300 | 4...5 недель | 618 руб. |
| T71632 | ХА(К) | 0,7 | 300 | 4...5 недель | 1116 руб. |
| T71633 | ХК(L) | 0,7 | 300 | 4...5 недель | 1116 руб. |
| T71634 | ХА(К) | 1,2 | 300 | 4...5 недель | 2584 руб. |
| T71635 | ХК(L) | 1,2 | 300 | 4...5 недель | 2584 руб. |
| T71636 | ХА(К) | 3,2 | 300 | 4...5 недель | 3887 руб. |
| T71637 | ХК(L) | 3,2 | 300 | 4...5 недель | По запросу |
| T71638 | ХА(К) | 0,5 | 350 | 4...5 недель | 1140 руб. |
| T71639 | ХК(L) | 0,5 | 350 | 4...5 недель | 1145 руб. |
| T71640 | ХА(К) | 0,7 | 350 | 4...5 недель | 1188 руб. |
| T71641 | ХК(L) | 0,7 | 350 | 4...5 недель | По запросу |
| T71642 | ХА(К) | 1,2 | 350 | 4...5 недель | 2669 руб. |
| T71643 | ХК(L) | 1,2 | 350 | 4...5 недель | По запросу |
| T71644 | ХА(К) | 3,2 | 350 | 4...5 недель | 4100 руб. |
| T71645 | ХК(L) | 3,2 | 350 | 4...5 недель | По запросу |
| T71646 | ХА(К) | 0,5 | 400 | 4...5 недель | 1206 руб. |
| T71647 | ХК(L) | 0,5 | 400 | 4...5 недель | 1206 руб. |
| T71648 | ХА(К) | 0,7 | 400 | 4...5 недель | 1272 руб. |
| T71649 | ХК(L) | 0,7 | 400 | 4...5 недель | 1272 руб. |
| T71650 | ХА(К) | 1,2 | 400 | 4...5 недель | 2753 руб. |
| T71651 | ХК(L) | 1,2 | 400 | 4...5 недель | 2753 руб. |
| T71652 | ХА(К) | 3,2 | 400 | 4...5 недель | 4312 руб. |
| T71653 | ХК(L) | 3,2 | 400 | 4...5 недель | По запросу |
| T71654 | ХА(К) | 0,5 | 500 | 4...5 недель | 1344 руб. |
| T71655 | ХК(L) | 0,5 | 500 | 4...5 недель | 1344 руб. |
| T71656 | ХА(К) | 0,7 | 500 | 4...5 недель | 1416 руб. |
| T71657 | ХК(L) | 0,7 | 500 | 4...5 недель | 1416 руб. |
| T71658 | ХА(К) | 1,2 | 500 | 4...5 недель | 2922 руб. |
| T71659 | ХК(L) | 1,2 | 500 | 4...5 недель | 2922 руб. |
| T71660 | ХА(К) | 3,2 | 500 | 4...5 недель | 4738 руб. |
| T71661 | ХК(L) | 3,2 | 500 | 4...5 недель | 4738 руб. |
| T71662 | ХА(К) | 0,5 | 600 | 4...5 недель | 1482 руб. |
| T71663 | ХК(L) | 0,5 | 600 | 4...5 недель | По запросу |
| T71664 | ХА(К) | 0,7 | 600 | 4...5 недель | 1572 руб. |
| T71665 | ХК(L) | 0,7 | 600 | 4...5 недель | 1572 руб. |
| T71666 | ХА(К) | 1,2 | 600 | 4...5 недель | 3092 руб. |
| T71667 | ХК(L) | 1,2 | 600 | 4...5 недель | 3092 руб. |
| T71668 | ХА(К) | 3,2 | 600 | 4...5 недель | 5163 руб. |
| T71669 | ХК(L) | 3,2 | 600 | 4...5 недель | По запросу |
| T71670 | ХА(К) | 0,5 | 700 | 4...5 недель | 1620 руб. |
| T71671 | ХК(L) | 0,5 | 700 | 4...5 недель | По запросу |
| T71672 | ХА(К) | 0,7 | 700 | 4...5 недель | 1620 руб. |
| T71673 | ХК(L) | 0,7 | 700 | 4...5 недель | По запросу |
| T71674 | ХА(К) | 1,2 | 700 | 4...5 недель | 3261 руб. |
| T71675 | ХК(L) | 1,2 | 700 | 4...5 недель | По запросу |
| T71676 | ХА(К) | 3,2 | 700 | 4...5 недель | 5589 руб. |
| T71677 | ХК(L) | 3,2 | 700 | 4...5 недель | По запросу |
| T71678 | ХА(К) | 0,5 | 800 | 4...5 недель | 1758 руб. |
| T71679 | ХК(L) | 0,5 | 800 | 4...5 недель | По запросу |
| T71680 | ХА(К) | 0,7 | 800 | 4...5 недель | 1878 руб. |
| T71681 | ХК(L) | 0,7 | 800 | 4...5 недель | 1878 руб. |
| T71682 | ХА(К) | 1,2 | 800 | 4...5 недель | 3430 руб. |
| T71683 | ХК(L) | 1,2 | 800 | 4...5 недель | По запросу |
| T71684 | ХА(К) | 3,2 | 800 | 4...5 недель | 6014 руб. |
| T71685 | ХК(L) | 3,2 | 800 | 4...5 недель | По запросу |
| T71686 | ХА(К) | 0,5 | 1000 | 4...5 недель | 2028 руб. |
| T71687 | ХК(L) | 0,5 | 1000 | 4...5 недель | 2028 руб. |
| T71688 | ХА(К) | 0,7 | 1000 | 4...5 недель | 2178 руб. |
| T71689 | ХК(L) | 0,7 | 1000 | 4...5 недель | 2178 руб. |
| T71690 | ХА(К) | 1,2 | 1000 | 4...5 недель | 3768 руб. |
| T71691 | ХК(L) | 1,2 | 1000 | 4...5 недель | 3768 руб. |
| T71692 | ХА(К) | 3,2 | 1000 | 4...5 недель | 6864 руб. |
| T71693 | ХК(L) | 3,2 | 1000 | 4...5 недель | 6864 руб. |
| T71694 | ХА(К) | 0,5 | 1200 | 4...5 недель | 2298 руб. |
| T71695 | ХК(L) | 0,5 | 1200 | 4...5 недель | По запросу |
| T71696 | ХА(К) | 0,7 | 1200 | 4...5 недель | 2484 руб. |
| T71697 | ХК(L) | 0,7 | 1200 | 4...5 недель | 2484 руб. |
| T71698 | ХА(К) | 1,2 | 1200 | 4...5 недель | 4107 руб. |
| T71699 | ХК(L) | 1,2 | 1200 | 4...5 недель | 4107 руб. |
| T71700 | ХА(К) | 3,2 | 1200 | 4...5 недель | 7715 руб. |
| T71701 | ХК(L) | 3,2 | 1200 | 4...5 недель | По запросу |
| T71702 | ХА(К) | 0,5 | 1500 | 4...5 недель | 2712 руб. |
| T71703 | ХК(L) | 0,5 | 1500 | 4...5 недель | 2712 руб. |
| T71704 | ХА(К) | 0,7 | 1500 | 4...5 недель | 2940 руб. |
| T71705 | ХК(L) | 0,7 | 1500 | 4...5 недель | 2940 руб. |
| T71706 | ХА(К) | 1,2 | 1500 | 4...5 недель | 4614 руб. |
| T71707 | ХК(L) | 1,2 | 1500 | 4...5 недель | 4614 руб. |
| T71708 | ХА(К) | 3,2 | 1500 | 4...5 недель | 8992 руб. |
| T71709 | ХК(L) | 3,2 | 1500 | 4...5 недель | 8992 руб. |
| T71710 | ХА(К) | 0,5 | 2000 | 4...5 недель | 3396 руб. |
| T71711 | ХК(L) | 0,5 | 2000 | 4...5 недель | 3396 руб. |
| T71712 | ХА(К) | 0,7 | 2000 | 4...5 недель | 3702 руб. |
| T71713 | ХК(L) | 0,7 | 2000 | 4...5 недель | 3702 руб. |
| T71714 | ХА(К) | 1,2 | 2000 | 4...5 недель | 5460 руб. |
| T71715 | ХК(L) | 1,2 | 2000 | 4...5 недель | 5460 руб. |
| T71716 | ХА(К) | 3,2 | 2000 | 4...5 недель | 11118 руб. |
| T71717 | ХК(L) | 3,2 | 2000 | 4...5 недель | 11118 руб. |
| T71718 | ХА(К) | 0,5 | 2500 | 4...5 недель | 4080 руб. |
| T71719 | ХК(L) | 0,5 | 2500 | 4...5 недель | 4080 руб. |
| T71720 | ХА(К) | 0,7 | 2500 | 4...5 недель | 4458 руб. |
| T71721 | ХК(L) | 0,7 | 2500 | 4...5 недель | 4458 руб. |
| T71722 | ХА(К) | 1,2 | 2500 | 4...5 недель | 6306 руб. |
| T71723 | ХК(L) | 1,2 | 2500 | 4...5 недель | По запросу |
| T71724 | ХА(К) | 0,5 | 3000 | 4...5 недель | 4764 руб. |
| T71725 | ХК(L) | 0,5 | 3000 | 4...5 недель | 4764 руб. |
| T71726 | ХА(К) | 0,7 | 3000 | 4...5 недель | 5214 руб. |
| T71727 | ХК(L) | 0,7 | 3000 | 4...5 недель | 5214 руб. |
| T71728 | ХА(К) | 1,2 | 3000 | 4...5 недель | 7152 руб. |
| T71729 | ХК(L) | 1,2 | 3000 | 4...5 недель | 7152 руб. |
| T71730 | ХА(К) | 0,5 | 4000 | 4...5 недель | 6132 руб. |
| T71731 | ХК(L) | 0,5 | 4000 | 4...5 недель | 6132 руб. |
| T71732 | ХА(К) | 0,7 | 4000 | 4...5 недель | 6738 руб. |
| T71733 | ХК(L) | 0,7 | 4000 | 4...5 недель | По запросу |
| T71734 | ХА(К) | 1,2 | 4000 | 4...5 недель | 8844 руб. |
| T71735 | ХК(L) | 1,2 | 4000 | 4...5 недель | 8844 руб. |
| T71736 | ХА(К) | 0,5 | 5000 | 4...5 недель | 7494 руб. |
| T71737 | ХК(L) | 0,5 | 5000 | 4...5 недель | 7494 руб. |
| T71738 | ХА(К) | 0,7 | 5000 | 4...5 недель | 8256 руб. |
| T71739 | ХК(L) | 0,7 | 5000 | 4...5 недель | 8256 руб. |
| T71740 | ХА(К) | 1,2 | 5000 | 4...5 недель | 10536 руб. |
| T71741 | ХК(L) | 1,2 | 5000 | 4...5 недель | 10536 руб. |
| T71742 | ХА(К) | 0,5 | 6000 | 4...5 недель | 8862 руб. |
| T71743 | ХК(L) | 0,5 | 6000 | 4...5 недель | По запросу |
| T71744 | ХА(К) | 0,7 | 6000 | 4...5 недель | 9774 руб. |
| T71745 | ХК(L) | 0,7 | 6000 | 4...5 недель | По запросу |
| T71746 | ХА(К) | 1,2 | 6000 | 4...5 недель | 12228 руб. |
| T71747 | ХК(L) | 1,2 | 6000 | 4...5 недель | 12228 руб. |
| T71748 | ХА(К) | 0,5 | 7000 | 4...5 недель | 10230 руб. |
| T71749 | ХК(L) | 0,5 | 7000 | 4...5 недель | По запросу |
| T71750 | ХА(К) | 0,7 | 7000 | 4...5 недель | По запросу |
| T71751 | ХК(L) | 0,7 | 7000 | 4...5 недель | 11292 руб. |
| T71752 | ХА(К) | 1,2 | 7000 | 4...5 недель | 13920 руб. |
| T71753 | ХК(L) | 1,2 | 7000 | 4...5 недель | По запросу |
| T71754 | ХА(К) | 0,5 | 8000 | 4...5 недель | 11598 руб. |
| T71755 | ХК(L) | 0,5 | 8000 | 4...5 недель | По запросу |
| T71756 | ХА(К) | 0,7 | 8000 | 4...5 недель | 12816 руб. |
| T71757 | ХК(L) | 0,7 | 8000 | 4...5 недель | По запросу |
| T71758 | ХА(К) | 1,2 | 8000 | 4...5 недель | 15612 руб. |
| T71759 | ХК(L) | 1,2 | 8000 | 4...5 недель | 15612 руб. |
| T71760 | ХА(К) | 0,5 | 10000 | 4...5 недель | 14328 руб. |
| T71761 | ХК(L) | 0,5 | 10000 | 4...5 недель | 14328 руб. |
| T71762 | ХА(К) | 0,7 | 10000 | 4...5 недель | 15852 руб. |
| T71763 | ХК(L) | 0,7 | 10000 | 4...5 недель | 15852 руб. |
| T71764 | ХА(К) | 1,2 | 10000 | 4...5 недель | 18996 руб. |
| T71765 | ХК(L) | 1,2 | 10000 | 4...5 недель | 18996 руб. |
| T71766 | ХА(К) | 0,5 | 15000 | 4...5 недель | 21168 руб. |
| T71767 | ХК(L) | 0,5 | 15000 | 4...5 недель | 21168 руб. |
| T71768 | ХА(К) | 0,7 | 15000 | 4...5 недель | 23442 руб. |
| T71769 | ХК(L) | 0,7 | 15000 | 4...5 недель | 23442 руб. |
| T71770 | ХА(К) | 1,2 | 15000 | 4...5 недель | 27456 руб. |
| T71771 | ХК(L) | 1,2 | 15000 | 4...5 недель | 27456 руб. |
Габаритные размеры
| Конструктивное исполнение | Диаметр термоэлектрода, мм | D, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары (L), м |
 | 0,5 | 4,63...5 | трубка МКРц | ДТПК –40...+1100°С ДТПL –40...+600°С | 0,2…20 (кратно 0,01) |
| 0,7 | |||||
 | 1,2 | 6,4...7,0 | бусы МКРц | ||
| 8,0 | |||||
| 9,0 | |||||
 | 3,2 | 6 | бусы МКРц | 0,2…2 (кратно 0,01) |
*Длина термопары L выбираются при заказе
**По заказу возможно изготовление датчика в изоляции из бус МКРц
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
| Класс допуска | 2 | |
| Тип | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+333°С | ±2,5°С |
| +333...+1300°С | ±0,0075Т | |
| ХК (L) | −40...+360°С | ±2,5°С |
| +360...+800°С | ±(0,7°С+0,005T) | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40...+600°С, –40...+1100°С
Класс допуска:
—
2
Длина монтажной части:
—
Длина термопары:
—
0,2…2 м, 0,2…20 м
Диаметр термоэлектрода:
—
0,5 мм, 0,7 мм, 1,2 мм или 3,2 мм
Сечение изоляции:
—
Тип спая:
—
Материал изоляции:
—
Тип изоляции:
—
трубка МКРц, бусы МКРц
Диаметр бус:
—
Диаметр монтажной части:
—
