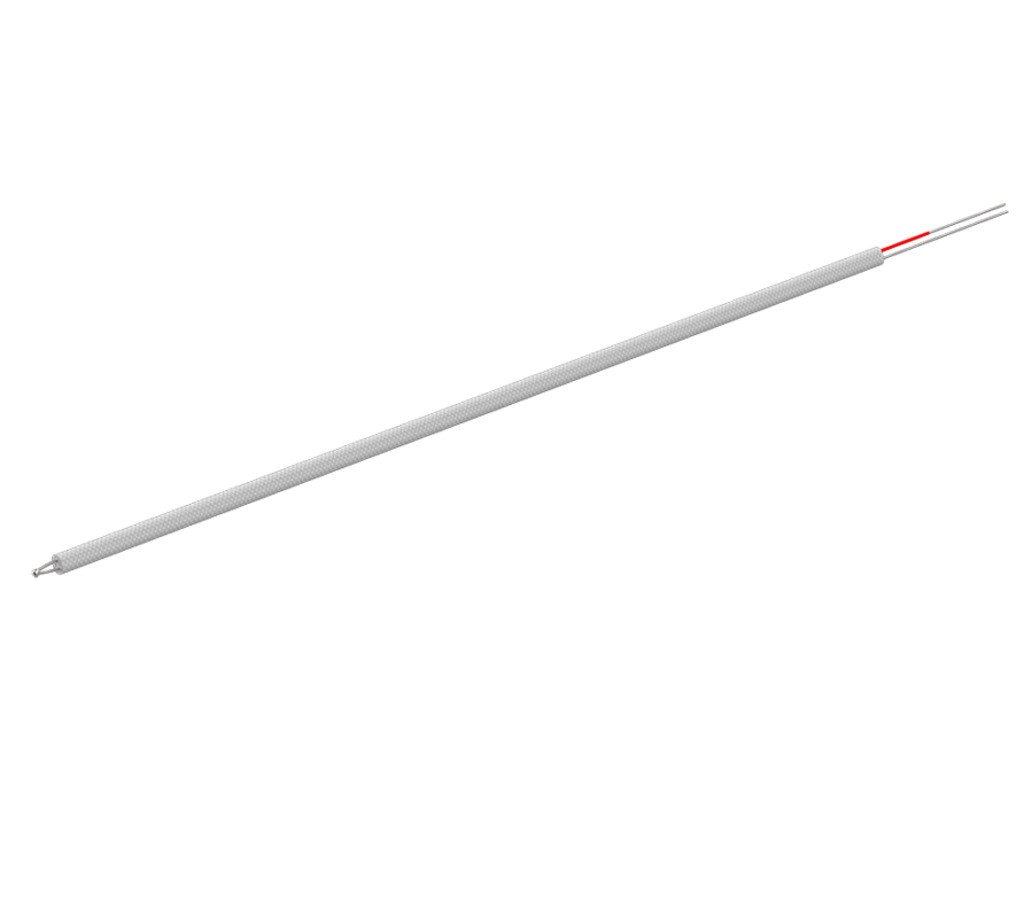

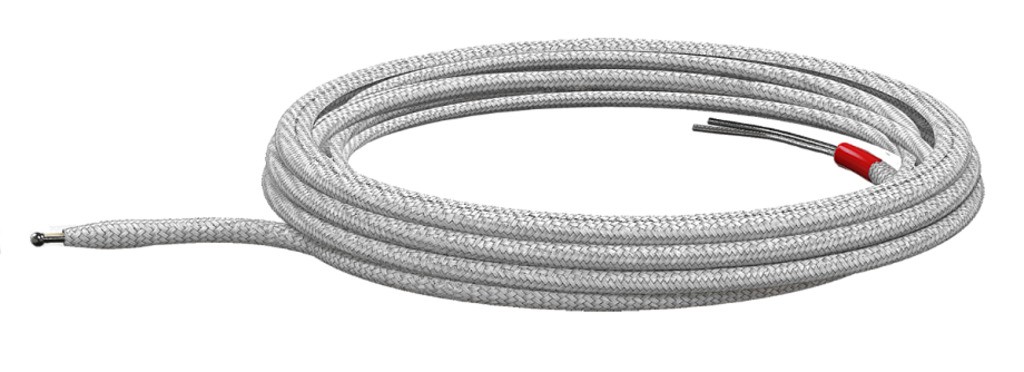

Термопара дТП011
Термопара предназначена для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%
Принцип действия и конструкция

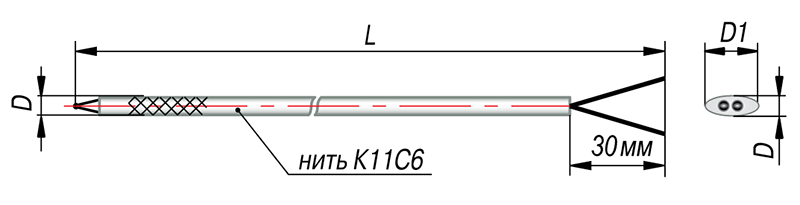

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- С открытым «горячим» спаем
- Бюджетные и малогабаритные
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНЭк-А;
- ПТНГЭк-А.
При подключении проводов необходимо соблюдать полярность
| Полярность | ХА(К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации:
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХА (К), ХК (L) | ||
| Диапазон измеряемых температур | −40...+300°С | ||
| Класс допуска датчика | 2 | ||
| Допустимое отклонение | ±2,5°С | ||
| Длина термопары (L) | 0,2...100 м (кратно 0,01м) | ||
| Диаметр термоэлектрода | 0,5 мм, 0,7 мм, 1,2 мм | ||
| Тип изоляции | Нить К11С6 | ||
| Тепловая инерция | ≤ 3 с | ||
| Степень защиты | IP00 | ||
Все модификации
| Артикул | Градуировка | Диаметр термоэлектрода, мм | Длина термопары, мм | Класс допуска | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| Q91986 | ХА(К) | 0,3 | 200 | 1 | 4...5 недель | По запросу |
| Q91987 | ХК(L) | 0,3 | 200 | 1 | 4...5 недель | 330 руб. |
| Q91988 | ХА(К) | 0,5 | 200 | 1 | 4...5 недель | 330 руб. |
| Q91989 | ХК(L) | 0,5 | 200 | 1 | 4...5 недель | 330 руб. |
| Q91990 | ХА(К) | 0,7 | 200 | 1 | 4...5 недель | По запросу |
| Q91991 | ХК(L) | 0,7 | 200 | 1 | 4...5 недель | По запросу |
| Q91992 | ХА(К) | 1,2 | 200 | 1 | 4...5 недель | 366 руб. |
| Q91993 | ХК(L) | 1,2 | 200 | 1 | 4...5 недель | По запросу |
| Q91994 | ХА(К) | 0,3 | 300 | 1 | 4...5 недель | По запросу |
| Q91995 | ХК(L) | 0,3 | 300 | 1 | 4...5 недель | По запросу |
| Q91996 | ХА(К) | 0,5 | 300 | 1 | 4...5 недель | По запросу |
| Q91997 | ХК(L) | 0,5 | 300 | 1 | 4...5 недель | По запросу |
| Q91998 | ХА(К) | 0,7 | 300 | 1 | 4...5 недель | По запросу |
| Q91999 | ХК(L) | 0,7 | 300 | 1 | 4...5 недель | 384 руб. |
| Q92000 | ХА(К) | 1,2 | 300 | 1 | 4...5 недель | 420 руб. |
| Q92001 | ХК(L) | 1,2 | 300 | 1 | 4...5 недель | 420 руб. |
| Q92002 | ХА(К) | 0,3 | 500 | 1 | 4...5 недель | По запросу |
| Q92003 | ХК(L) | 0,3 | 500 | 1 | 4...5 недель | 438 руб. |
| Q92004 | ХА(К) | 0,5 | 500 | 1 | 4...5 недель | По запросу |
| Q92005 | ХК(L) | 0,5 | 500 | 1 | 4...5 недель | 438 руб. |
| Q92006 | ХА(К) | 0,7 | 500 | 1 | 4...5 недель | По запросу |
| Q92007 | ХК(L) | 0,7 | 500 | 1 | 4...5 недель | По запросу |
| Q92008 | ХА(К) | 1,2 | 500 | 1 | 4...5 недель | По запросу |
| Q92009 | ХК(L) | 1,2 | 500 | 1 | 4...5 недель | По запросу |
| Q92010 | ХА(К) | 0,3 | 600 | 1 | 4...5 недель | По запросу |
| Q92011 | ХК(L) | 0,3 | 600 | 1 | 4...5 недель | По запросу |
| Q92012 | ХА(К) | 0,5 | 600 | 1 | 4...5 недель | По запросу |
| Q92013 | ХК(L) | 0,5 | 600 | 1 | 4...5 недель | 474 руб. |
| Q92014 | ХА(К) | 0,7 | 600 | 1 | 4...5 недель | По запросу |
| Q92015 | ХК(L) | 0,7 | 600 | 1 | 4...5 недель | По запросу |
| Q92016 | ХА(К) | 1,2 | 600 | 1 | 4...5 недель | По запросу |
| Q92017 | ХК(L) | 1,2 | 600 | 1 | 4...5 недель | По запросу |
| Q92018 | ХА(К) | 0,3 | 1000 | 1 | 4...5 недель | По запросу |
| Q92019 | ХК(L) | 0,3 | 1000 | 1 | 4...5 недель | 618 руб. |
| Q92020 | ХА(К) | 0,5 | 1000 | 1 | 4...5 недель | По запросу |
| Q92021 | ХК(L) | 0,5 | 1000 | 1 | 4...5 недель | По запросу |
| Q92022 | ХА(К) | 0,7 | 1000 | 1 | 4...5 недель | 678 руб. |
| Q92023 | ХК(L) | 0,7 | 1000 | 1 | 4...5 недель | 678 руб. |
| Q92024 | ХА(К) | 1,2 | 1000 | 1 | 4...5 недель | 798 руб. |
| Q92025 | ХК(L) | 1,2 | 1000 | 1 | 4...5 недель | 798 руб. |
| Q92026 | ХА(К) | 0,3 | 1500 | 1 | 4...5 недель | По запросу |
| Q92027 | ХК(L) | 0,3 | 1500 | 1 | 4...5 недель | 798 руб. |
| Q92028 | ХА(К) | 0,5 | 1500 | 1 | 4...5 недель | По запросу |
| Q92029 | ХК(L) | 0,5 | 1500 | 1 | 4...5 недель | По запросу |
| Q92030 | ХА(К) | 0,7 | 1500 | 1 | 4...5 недель | 888 руб. |
| Q92031 | ХК(L) | 0,7 | 1500 | 1 | 4...5 недель | По запросу |
| Q92032 | ХА(К) | 1,2 | 1500 | 1 | 4...5 недель | По запросу |
| Q92033 | ХК(L) | 1,2 | 1500 | 1 | 4...5 недель | 1068 руб. |
| Q92034 | ХА(К) | 0,3 | 2000 | 1 | 4...5 недель | 978 руб. |
| Q92035 | ХК(L) | 0,3 | 2000 | 1 | 4...5 недель | По запросу |
| Q92036 | ХА(К) | 0,5 | 2000 | 1 | 4...5 недель | По запросу |
| Q92037 | ХК(L) | 0,5 | 2000 | 1 | 4...5 недель | 978 руб. |
| Q92038 | ХА(К) | 0,7 | 2000 | 1 | 4...5 недель | 1098 руб. |
| Q92039 | ХК(L) | 0,7 | 2000 | 1 | 4...5 недель | По запросу |
| Q92040 | ХА(К) | 1,2 | 2000 | 1 | 4...5 недель | 1338 руб. |
| Q92041 | ХК(L) | 1,2 | 2000 | 1 | 4...5 недель | По запросу |
| Q92042 | ХА(К) | 0,3 | 2500 | 1 | 4...5 недель | 1158 руб. |
| Q92043 | ХК(L) | 0,3 | 2500 | 1 | 4...5 недель | По запросу |
| Q92044 | ХА(К) | 0,5 | 2500 | 1 | 4...5 недель | 1158 руб. |
| Q92045 | ХК(L) | 0,5 | 2500 | 1 | 4...5 недель | 1158 руб. |
| Q92046 | ХА(К) | 0,7 | 2500 | 1 | 4...5 недель | 1308 руб. |
| Q92047 | ХК(L) | 0,7 | 2500 | 1 | 4...5 недель | 1308 руб. |
| Q92048 | ХА(К) | 1,2 | 2500 | 1 | 4...5 недель | 1608 руб. |
| Q92049 | ХК(L) | 1,2 | 2500 | 1 | 4...5 недель | 1608 руб. |
| Q92050 | ХА(К) | 0,3 | 3000 | 1 | 4...5 недель | 1338 руб. |
| Q92051 | ХК(L) | 0,3 | 3000 | 1 | 4...5 недель | 1338 руб. |
| Q92052 | ХА(К) | 0,5 | 3000 | 1 | 4...5 недель | По запросу |
| Q92053 | ХК(L) | 0,5 | 3000 | 1 | 4...5 недель | 1338 руб. |
| Q92054 | ХА(К) | 0,7 | 3000 | 1 | 4...5 недель | 1518 руб. |
| Q92055 | ХК(L) | 0,7 | 3000 | 1 | 4...5 недель | 1518 руб. |
| Q92056 | ХА(К) | 1,2 | 3000 | 1 | 4...5 недель | По запросу |
| Q92057 | ХК(L) | 1,2 | 3000 | 1 | 4...5 недель | По запросу |
| Q92058 | ХА(К) | 0,3 | 4000 | 1 | 4...5 недель | 1698 руб. |
| Q92059 | ХК(L) | 0,3 | 4000 | 1 | 4...5 недель | По запросу |
| Q92060 | ХА(К) | 0,5 | 4000 | 1 | 4...5 недель | По запросу |
| Q92061 | ХК(L) | 0,5 | 4000 | 1 | 4...5 недель | 1698 руб. |
| Q92062 | ХА(К) | 0,7 | 4000 | 1 | 4...5 недель | 1938 руб. |
| Q92063 | ХК(L) | 0,7 | 4000 | 1 | 4...5 недель | 1938 руб. |
| Q92064 | ХА(К) | 1,2 | 4000 | 1 | 4...5 недель | 2418 руб. |
| Q92065 | ХК(L) | 1,2 | 4000 | 1 | 4...5 недель | 2418 руб. |
| Q92066 | ХА(К) | 0,3 | 5000 | 1 | 4...5 недель | 2058 руб. |
| Q92067 | ХК(L) | 0,3 | 5000 | 1 | 4...5 недель | 2058 руб. |
| Q92068 | ХА(К) | 0,5 | 5000 | 1 | 4...5 недель | По запросу |
| Q92069 | ХК(L) | 0,5 | 5000 | 1 | 4...5 недель | По запросу |
| Q92070 | ХА(К) | 0,7 | 5000 | 1 | 4...5 недель | По запросу |
| Q92071 | ХК(L) | 0,7 | 5000 | 1 | 4...5 недель | 2358 руб. |
| Q92072 | ХА(К) | 1,2 | 5000 | 1 | 4...5 недель | 2958 руб. |
| Q92073 | ХК(L) | 1,2 | 5000 | 1 | 4...5 недель | 2958 руб. |
| Q92074 | ХА(К) | 0,3 | 6000 | 1 | 4...5 недель | 2418 руб. |
| Q92075 | ХК(L) | 0,3 | 6000 | 1 | 4...5 недель | По запросу |
| Q92076 | ХА(К) | 0,5 | 6000 | 1 | 4...5 недель | 2418 руб. |
| Q92077 | ХК(L) | 0,5 | 6000 | 1 | 4...5 недель | 2418 руб. |
| Q92078 | ХА(К) | 0,7 | 6000 | 1 | 4...5 недель | 2778 руб. |
| Q92079 | ХК(L) | 0,7 | 6000 | 1 | 4...5 недель | По запросу |
| Q92080 | ХА(К) | 1,2 | 6000 | 1 | 4...5 недель | 3498 руб. |
| Q92081 | ХК(L) | 1,2 | 6000 | 1 | 4...5 недель | 3498 руб. |
| Q92082 | ХА(К) | 0,3 | 8000 | 1 | 4...5 недель | 3138 руб.у |
| Q92083 | ХК(L) | 0,3 | 8000 | 1 | 4...5 недель | По запросу |
| Q92084 | ХА(К) | 0,5 | 8000 | 1 | 4...5 недель | 3138 руб. |
| Q92085 | ХК(L) | 0,5 | 8000 | 1 | 4...5 недель | 3138 руб. |
| Q92086 | ХА(К) | 0,7 | 8000 | 1 | 4...5 недель | 3618 руб.у |
| Q92087 | ХК(L) | 0,7 | 8000 | 1 | 4...5 недель | По запросу |
| Q92088 | ХА(К) | 1,2 | 8000 | 1 | 4...5 недель | 4578 руб. |
| Q92089 | ХК(L) | 1,2 | 8000 | 1 | 4...5 недель | 4578 руб. |
| Q92090 | ХА(К) | 0,3 | 10000 | 1 | 4...5 недель | 3858 руб. |
| Q92091 | ХК(L) | 0,3 | 10000 | 1 | 4...5 недель | 3858 руб. |
| Q92092 | ХА(К) | 0,5 | 10000 | 1 | 4...5 недель | По запросу |
| Q92093 | ХК(L) | 0,5 | 10000 | 1 | 4...5 недель | По запросу |
| Q92094 | ХА(К) | 0,7 | 10000 | 1 | 4...5 недель | 4458 руб. |
| Q92095 | ХК(L) | 0,7 | 10000 | 1 | 4...5 недель | По запросу |
| Q92096 | ХА(К) | 1,2 | 10000 | 1 | 4...5 недель | 5658 руб. |
| Q92097 | ХК(L) | 1,2 | 10000 | 1 | 4...5 недель | 5658 руб. |
| Q92098 | ХА(К) | 0,3 | 12000 | 1 | 4...5 недель | 4578 руб. |
| Q92099 | ХК(L) | 0,3 | 12000 | 1 | 4...5 недель | По запросу |
| Q92100 | ХА(К) | 0,5 | 12000 | 1 | 4...5 недель | 4578 руб. |
| Q92101 | ХК(L) | 0,5 | 12000 | 1 | 4...5 недель | По запросу |
| Q92102 | ХА(К) | 0,7 | 12000 | 1 | 4...5 недель | По запросу |
| Q92103 | ХК(L) | 0,7 | 12000 | 1 | 4...5 недель | По запросу |
| Q92104 | ХА(К) | 1,2 | 12000 | 1 | 4...5 недель | По запросу |
| Q92105 | ХК(L) | 1,2 | 12000 | 1 | 4...5 недель | 6738 руб. |
| Q92106 | ХА(К) | 0,3 | 15000 | 1 | 4...5 недель | По запросу |
| Q92107 | ХК(L) | 0,3 | 15000 | 1 | 4...5 недель | По запросу |
| Q92108 | ХА(К) | 0,5 | 15000 | 1 | 4...5 недель | 5658 руб. |
| Q92109 | ХК(L) | 0,5 | 15000 | 1 | 4...5 недель | По запросу |
| Q92110 | ХА(К) | 0,7 | 15000 | 1 | 4...5 недель | 6558 руб. |
| Q92111 | ХК(L) | 0,7 | 15000 | 1 | 4...5 недель | По запросу |
| Q92112 | ХА(К) | 1,2 | 15000 | 1 | 4...5 недель | По запросу |
| Q92113 | ХК(L) | 1,2 | 15000 | 1 | 4...5 недель | 8358 руб. |
| Q92114 | ХА(К) | 0,3 | 20000 | 1 | 4...5 недель | 7458 руб. |
| Q92115 | ХК(L) | 0,3 | 20000 | 1 | 4...5 недель | По запросу |
| Q92116 | ХА(К) | 0,5 | 20000 | 1 | 4...5 недель | По запросу |
| Q92117 | ХК(L) | 0,5 | 20000 | 1 | 4...5 недель | По запросу |
| Q92118 | ХА(К) | 0,7 | 20000 | 1 | 4...5 недель | 8658 руб. |
| Q92119 | ХК(L) | 0,7 | 20000 | 1 | 4...5 недель | По запросу |
| Q92120 | ХА(К) | 1,2 | 20000 | 1 | 4...5 недель | 11058 руб. |
| Q92121 | ХК(L) | 1,2 | 20000 | 1 | 4...5 недель | 11058 руб. |
| Q92122 | ХА(К) | 0,3 | 30000 | 1 | 4...5 недель | По запросу |
| Q92123 | ХК(L) | 0,3 | 30000 | 1 | 4...5 недель | По запросу |
| Q92124 | ХА(К) | 0,5 | 30000 | 1 | 4...5 недель | По запросу |
| Q92125 | ХК(L) | 0,5 | 30000 | 1 | 4...5 недель | 11058 руб. |
| Q92126 | ХА(К) | 0,7 | 30000 | 1 | 4...5 недель | 12858 руб. |
| Q92127 | ХК(L) | 0,7 | 30000 | 1 | 4...5 недель | 12858 руб. |
| Q92128 | ХА(К) | 1,2 | 30000 | 1 | 4...5 недель | 16458 руб. |
| Q92129 | ХК(L) | 1,2 | 30000 | 1 | 4...5 недель | 16458 руб. |
| Q92130 | ХА(К) | 0,3 | 200 | 2 | 4...5 недель | 330 руб. |
| Q92131 | ХК(L) | 0,3 | 200 | 2 | 4...5 недель | По запросу |
| Q92132 | ХА(К) | 0,5 | 200 | 2 | 4...5 недель | По запросу |
| Q92133 | ХК(L) | 0,5 | 200 | 2 | 4...5 недель | По запросу |
| Q92134 | ХА(К) | 0,7 | 200 | 2 | 4...5 недель | 342 руб. |
| Q92135 | ХК(L) | 0,7 | 200 | 2 | 4...5 недель | 342 руб. |
| Q92136 | ХА(К) | 1,2 | 200 | 2 | 4...5 недель | По запросу |
| Q92137 | ХК(L) | 1,2 | 200 | 2 | 4...5 недель | 366 руб. |
| Q92138 | ХА(К) | 0,3 | 300 | 2 | 4...5 недель | 366 руб. |
| Q92139 | ХК(L) | 0,3 | 300 | 2 | 4...5 недель | По запросу |
| Q92140 | ХА(К) | 0,5 | 300 | 2 | 4...5 недель | 366 руб. |
| Q92141 | ХК(L) | 0,5 | 300 | 2 | 4...5 недель | 366 руб. |
| Q92142 | ХА(К) | 0,7 | 300 | 2 | 4...5 недель | 384 руб. |
| Q92143 | ХК(L) | 0,7 | 300 | 2 | 4...5 недель | По запросу |
| Q92144 | ХА(К) | 1,2 | 300 | 2 | 4...5 недель | По запросу |
| Q92145 | ХК(L) | 1,2 | 300 | 2 | 4...5 недель | По запросу |
| Q92146 | ХА(К) | 0,3 | 500 | 2 | 4...5 недель | По запросу |
| Q92147 | ХК(L) | 0,3 | 500 | 2 | 4...5 недель | По запросу |
| Q92148 | ХА(К) | 0,5 | 500 | 2 | 4...5 недель | 438 руб. |
| Q92149 | ХК(L) | 0,5 | 500 | 2 | 4...5 недель | По запросу |
| Q92150 | ХА(К) | 0,7 | 500 | 2 | 4...5 недель | 468 руб. |
| Q92151 | ХК(L) | 0,7 | 500 | 2 | 4...5 недель | 468 руб. |
| Q92152 | ХА(К) | 1,2 | 500 | 2 | 4...5 недель | 528 руб. |
| Q92153 | ХК(L) | 1,2 | 500 | 2 | 4...5 недель | По запросу |
| Q92154 | ХА(К) | 0,3 | 600 | 2 | 4...5 недель | По запросу |
| Q92155 | ХК(L) | 0,3 | 600 | 2 | 4...5 недель | По запросу |
| Q92156 | ХА(К) | 0,5 | 600 | 2 | 4...5 недель | 474 руб. |
| Q92157 | ХК(L) | 0,5 | 600 | 2 | 4...5 недель | По запросу |
| Q92158 | ХА(К) | 0,7 | 600 | 2 | 4...5 недель | По запросу |
| Q92159 | ХК(L) | 0,7 | 600 | 2 | 4...5 недель | 510 руб. |
| Q92160 | ХА(К) | 1,2 | 600 | 2 | 4...5 недель | По запросу |
| Q92161 | ХК(L) | 1,2 | 600 | 2 | 4...5 недель | 582 руб. |
| Q92162 | ХА(К) | 0,3 | 1000 | 2 | 4...5 недель | По запросу |
| Q92163 | ХК(L) | 0,3 | 1000 | 2 | 4...5 недель | По запросу |
| Q92164 | ХА(К) | 0,5 | 1000 | 2 | 4...5 недель | 618 руб. |
| Q92165 | ХК(L) | 0,5 | 1000 | 2 | 4...5 недель | 618 руб. |
| Q92166 | ХА(К) | 0,7 | 1000 | 2 | 4...5 недель | По запросу |
| Q92167 | ХК(L) | 0,7 | 1000 | 2 | 4...5 недель | По запросу |
| Q92168 | ХА(К) | 1,2 | 1000 | 2 | 4...5 недель | По запросу |
| Q92169 | ХК(L) | 1,2 | 1000 | 2 | 4...5 недель | По запросу |
| Q92170 | ХА(К) | 0,3 | 1500 | 2 | 4...5 недель | По запросу |
| Q92171 | ХК(L) | 0,3 | 1500 | 2 | 4...5 недель | По запросу |
| Q92172 | ХА(К) | 0,5 | 1500 | 2 | 4...5 недель | 798 руб. |
| Q92173 | ХК(L) | 0,5 | 1500 | 2 | 4...5 недель | 798 руб. |
| Q92174 | ХА(К) | 0,7 | 1500 | 2 | 4...5 недель | По запросу |
| Q92175 | ХК(L) | 0,7 | 1500 | 2 | 4...5 недель | 888 руб. |
| Q92176 | ХА(К) | 1,2 | 1500 | 2 | 4...5 недель | 1068 руб. |
| Q92177 | ХК(L) | 1,2 | 1500 | 2 | 4...5 недель | По запросу |
| Q92178 | ХА(К) | 0,3 | 2000 | 2 | 4...5 недель | 978 руб. |
| Q92179 | ХК(L) | 0,3 | 2000 | 2 | 4...5 недель | 978 руб. |
| Q92180 | ХА(К) | 0,5 | 2000 | 2 | 4...5 недель | 978 руб. |
| Q92181 | ХК(L) | 0,5 | 2000 | 2 | 4...5 недель | 978 руб. |
| Q92182 | ХА(К) | 0,7 | 2000 | 2 | 4...5 недель | По запросу |
| Q92183 | ХК(L) | 0,7 | 2000 | 2 | 4...5 недель | 1098 руб. |
| Q92184 | ХА(К) | 1,2 | 2000 | 2 | 4...5 недель | По запросу |
| Q92185 | ХК(L) | 1,2 | 2000 | 2 | 4...5 недель | 1338 руб. |
| Q92186 | ХА(К) | 0,3 | 2500 | 2 | 4...5 недель | По запросу |
| Q92187 | ХК(L) | 0,3 | 2500 | 2 | 4...5 недель | По запросу |
| Q92188 | ХА(К) | 0,5 | 2500 | 2 | 4...5 недель | По запросу |
| Q92189 | ХК(L) | 0,5 | 2500 | 2 | 4...5 недель | 1158 руб. |
| Q92190 | ХА(К) | 0,7 | 2500 | 2 | 4...5 недель | По запросу |
| Q92191 | ХК(L) | 0,7 | 2500 | 2 | 4...5 недель | По запросу |
| Q92192 | ХА(К) | 1,2 | 2500 | 2 | 4...5 недель | По запросу |
| Q92193 | ХК(L) | 1,2 | 2500 | 2 | 4...5 недель | По запросу |
| Q92194 | ХА(К) | 0,3 | 3000 | 2 | 4...5 недель | По запросу |
| Q92195 | ХК(L) | 0,3 | 3000 | 2 | 4...5 недель | По запросу |
| Q92196 | ХА(К) | 0,5 | 3000 | 2 | 4...5 недель | 1338 руб. |
| Q92197 | ХК(L) | 0,5 | 3000 | 2 | 4...5 недель | 1338 руб. |
| Q92198 | ХА(К) | 0,7 | 3000 | 2 | 4...5 недель | По запросу |
| Q92199 | ХК(L) | 0,7 | 3000 | 2 | 4...5 недель | По запросу |
| Q92200 | ХА(К) | 1,2 | 3000 | 2 | 4...5 недель | 1878 руб. |
| Q92201 | ХК(L) | 1,2 | 3000 | 2 | 4...5 недель | 1878 руб. |
| Q92202 | ХА(К) | 0,3 | 4000 | 2 | 4...5 недель | По запросу |
| Q92203 | ХК(L) | 0,3 | 4000 | 2 | 4...5 недель | По запросу |
| Q92204 | ХА(К) | 0,5 | 4000 | 2 | 4...5 недель | 1698 руб. |
| Q92205 | ХК(L) | 0,5 | 4000 | 2 | 4...5 недель | 1698 руб. |
| Q92206 | ХА(К) | 0,7 | 4000 | 2 | 4...5 недель | По запросу |
| Q92207 | ХК(L) | 0,7 | 4000 | 2 | 4...5 недель | По запросу |
| Q92208 | ХА(К) | 1,2 | 4000 | 2 | 4...5 недель | По запросу |
| Q92209 | ХК(L) | 1,2 | 4000 | 2 | 4...5 недель | По запросу |
| Q92210 | ХА(К) | 0,3 | 5000 | 2 | 4...5 недель | 2058 руб. |
| Q92211 | ХК(L) | 0,3 | 5000 | 2 | 4...5 недель | По запросу |
| Q92212 | ХА(К) | 0,5 | 5000 | 2 | 4...5 недель | 2058 руб. |
| Q92213 | ХК(L) | 0,5 | 5000 | 2 | 4...5 недель | 2058 руб. |
| Q92214 | ХА(К) | 0,7 | 5000 | 2 | 4...5 недель | По запросу |
| Q92215 | ХК(L) | 0,7 | 5000 | 2 | 4...5 недель | 2358 руб. |
| Q92216 | ХА(К) | 1,2 | 5000 | 2 | 4...5 недель | По запросу |
| Q92217 | ХК(L) | 1,2 | 5000 | 2 | 4...5 недель | По запросу |
| Q92218 | ХА(К) | 0,3 | 6000 | 2 | 4...5 недель | По запросу |
| Q92219 | ХК(L) | 0,3 | 6000 | 2 | 4...5 недель | По запросу |
| Q92220 | ХА(К) | 0,5 | 6000 | 2 | 4...5 недель | По запросу |
| Q92221 | ХК(L) | 0,5 | 6000 | 2 | 4...5 недель | По запросу |
| Q92222 | ХА(К) | 0,7 | 6000 | 2 | 4...5 недель | По запросу |
| Q92223 | ХК(L) | 0,7 | 6000 | 2 | 4...5 недель | 2778 руб. |
| Q92224 | ХА(К) | 1,2 | 6000 | 2 | 4...5 недель | По запросу |
| Q92225 | ХК(L) | 1,2 | 6000 | 2 | 4...5 недель | По запросу |
| Q92226 | ХА(К) | 0,3 | 8000 | 2 | 4...5 недель | По запросу |
| Q92227 | ХК(L) | 0,3 | 8000 | 2 | 4...5 недель | По запросу |
| Q92228 | ХА(К) | 0,5 | 8000 | 2 | 4...5 недель | По запросу |
| Q92229 | ХК(L) | 0,5 | 8000 | 2 | 4...5 недель | По запросу |
| Q92230 | ХА(К) | 0,7 | 8000 | 2 | 4...5 недель | По запросу |
| Q92231 | ХК(L) | 0,7 | 8000 | 2 | 4...5 недель | 3618 руб. |
| Q92232 | ХА(К) | 1,2 | 8000 | 2 | 4...5 недель | По запросу |
| Q92233 | ХК(L) | 1,2 | 8000 | 2 | 4...5 недель | По запросу |
| Q92234 | ХА(К) | 0,3 | 10000 | 2 | 4...5 недель | По запросу |
| Q92235 | ХК(L) | 0,3 | 10000 | 2 | 4...5 недель | По запросу |
| Q92236 | ХА(К) | 0,5 | 10000 | 2 | 4...5 недель | 3858 руб. |
| Q92237 | ХК(L) | 0,5 | 10000 | 2 | 4...5 недель | 3858 руб. |
| Q92238 | ХА(К) | 0,7 | 10000 | 2 | 4...5 недель | По запросу |
| Q92239 | ХК(L) | 0,7 | 10000 | 2 | 4...5 недель | 4458 руб. |
| Q92240 | ХА(К) | 1,2 | 10000 | 2 | 4...5 недель | По запросу |
| Q92241 | ХК(L) | 1,2 | 10000 | 2 | 4...5 недель | По запросу |
| Q92242 | ХА(К) | 0,3 | 12000 | 2 | 4...5 недель | По запросу |
| Q92243 | ХК(L) | 0,3 | 12000 | 2 | 4...5 недель | По запросу |
| Q92244 | ХА(К) | 0,5 | 12000 | 2 | 4...5 недель | По запросу |
| Q92245 | ХК(L) | 0,5 | 12000 | 2 | 4...5 недель | 4578 руб. |
| Q92246 | ХА(К) | 0,7 | 12000 | 2 | 4...5 недель | 5298 руб. |
| Q92247 | ХК(L) | 0,7 | 12000 | 2 | 4...5 недель | 5298 руб. |
| Q92248 | ХА(К) | 1,2 | 12000 | 2 | 4...5 недель | По запросу |
| Q92249 | ХК(L) | 1,2 | 12000 | 2 | 4...5 недель | По запросу |
| Q92250 | ХА(К) | 0,3 | 15000 | 2 | 4...5 недель | По запросу |
| Q92251 | ХК(L) | 0,3 | 15000 | 2 | 4...5 недель | По запросу |
| Q92252 | ХА(К) | 0,5 | 15000 | 2 | 4...5 недель | По запросу |
| Q92253 | ХК(L) | 0,5 | 15000 | 2 | 4...5 недель | 5658 руб. |
| Q92254 | ХА(К) | 0,7 | 15000 | 2 | 4...5 недель | По запросу |
| Q92255 | ХК(L) | 0,7 | 15000 | 2 | 4...5 недель | 6558 руб. |
| Q92256 | ХА(К) | 1,2 | 15000 | 2 | 4...5 недель | 8358 руб. |
| Q92257 | ХК(L) | 1,2 | 15000 | 2 | 4...5 недель | По запросу |
| Q92258 | ХА(К) | 0,3 | 20000 | 2 | 4...5 недель | По запросу |
| Q92259 | ХК(L) | 0,3 | 20000 | 2 | 4...5 недель | По запросу |
| Q92260 | ХА(К) | 0,5 | 20000 | 2 | 4...5 недель | 7458 руб. |
| Q92261 | ХК(L) | 0,5 | 20000 | 2 | 4...5 недель | 7458 руб. |
| Q92262 | ХА(К) | 0,7 | 20000 | 2 | 4...5 недель | По запросу |
| Q92263 | ХК(L) | 0,7 | 20000 | 2 | 4...5 недель | 8658 руб. |
| Q92264 | ХА(К) | 1,2 | 20000 | 2 | 4...5 недель | По запросу |
| Q92265 | ХК(L) | 1,2 | 20000 | 2 | 4...5 недель | По запросу |
| Q92266 | ХА(К) | 0,3 | 30000 | 2 | 4...5 недель | По запросу |
| Q92267 | ХК(L) | 0,3 | 30000 | 2 | 4...5 недель | По запросу |
| Q92268 | ХА(К) | 0,5 | 30000 | 2 | 4...5 недель | 11058 руб. |
| Q92269 | ХК(L) | 0,5 | 30000 | 2 | 4...5 недель | По запросу |
| Q92270 | ХА(К) | 0,7 | 30000 | 2 | 4...5 недель | По запросу |
| Q92271 | ХК(L) | 0,7 | 30000 | 2 | 4...5 недель | По запросу |
| Q92272 | ХА(К) | 1,2 | 30000 | 2 | 4...5 недель | По запросу |
| Q92273 | ХК(L) | 1,2 | 30000 | 2 | 4...5 недель | По запросу |
| Габаритные размеры |
 |
| D = 1,8 мм; 2,2 мм; 2,3 мм; 3,4 мм D1 = 2,2 мм; 2,6 мм; 2,9 мм; 4,5 мм L = 0,2…100 м (кратно 0,01 м) |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 2 | |
| Тип | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+333°С | ±2,5°С |
| +333...+1300°С | ±0,0075Т | |
| ХК (L) | −40...+360°С | ±2,5°С |
| +360...+800°С | ±(0,7°С+0,005T) | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
−40…+300°С
Класс допуска:
—
2
Длина монтажной части:
—
Длина термопары:
—
0,2…100 м
Диаметр термоэлектрода:
—
0,5 мм, 0,7 мм или 1,2 мм
Сечение изоляции:
—
Тип спая:
—
Материал изоляции:
—
Тип изоляции:
—
нить К11С6
Диаметр бус:
—
Диаметр монтажной части:
—
