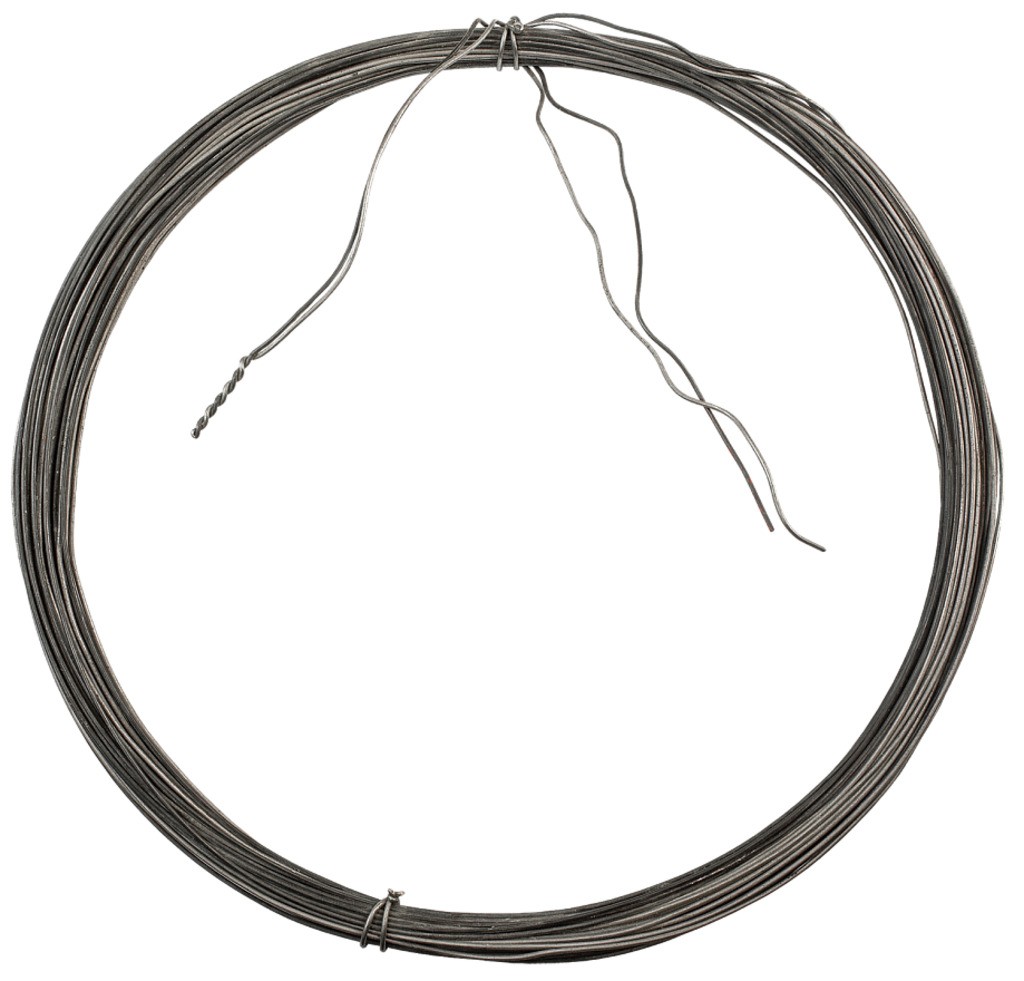

Термопара бескорпусная ТХКП-15М
Хромель-копелевый термоэлектрический преобразователь ТХКП-15М
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А.
При подключении проводов необходимо соблюдать полярность: «+» жила в красной трубке.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХК (L) | ||
| Диапазон измерения температуры | 0...+600°С | ||
| Длина монтажной части (L) | 15 000 мм | ||
| Диаметр термоэлектрода (d) | 1,2 мм | ||
| Тип спая | неизолированный | ||
Номинальная статическая характеристика:
—
ХК (L)
Диапазон измеряемых температур:
—
0...+600°С
Класс допуска:
—
Длина монтажной части:
—
15 000 мм
Длина термопары:
—
Диаметр термоэлектрода:
—
1,2 мм
Сечение изоляции:
—
Тип спая:
—
неизолированный
Материал изоляции:
—
Тип изоляции:
—
Диаметр бус:
—
Диаметр монтажной части:
—
