Термопара дТП034
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +300°С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+300°С:
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.
Технические характеристики
| Характеристика | Значение | |
| ДТПКхх4 | ДТПLхх4 | |
| Номинальная статическая характеристика (НСХ) | K (ХА) хромель-алюмель | L (ХК) хромель-копель |
| Рабочий диапазон измеряемых температур | −40...+300°С | |
| Условное давление | 0,4...10 МПа* | |
| Класс допуска датчика | 2 | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | Изолированный Неизолированный | |
| Диаметр термоэлектродной проволоки | 0,5 мм, 0,7 мм | |
| Показатель тепловой инерции: | ||
| - с изолированным рабочим спаем | ≤ 20 с | |
| - с неизолированным рабочим спаем | ≤ 10 с | |
| Количество рабочих термопар в изделии | 1 или 2 | |
| Материал защитной арматуры | Латунь | |
| Степень защиты по ГОСТ 14254 | IP54 | |
* - в зависимости от конструктивного исполнения
Номинальная статическая характеристика
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | Хромель-алюмель | 5,0; 3,2 | +800 | 10000 |
| +1000 | 2000 | |||
| +1200 | 100 | |||
| 1,5 | +800 | 10000 | ||
| +1000 | 1000 | |||
| +1100 | 200 | |||
| 1,2 | +800 | 10000 | ||
| +1000 | 500 | |||
| +1100 | 200 | |||
| 0,7 | +800 | 6000 | ||
| +1000 | 300 | |||
| 0,5 | +800 | 1000 | ||
| +1000 | 100 | |||
| 0,3; 0,2 | +600 | 10000 | ||
| +800 | 200 | |||
| ДТПL (ХК) | Хромель-копель | 5,0; 3,2; 1,5 | +600 | 10000 |
| +800 | 1000 | |||
| 1,2; 0,7 | +600 | 10000 | ||
| +800 | 500 | |||
| 0,5 | +600 | 5000 | ||
| 0,3; 0,2 | +600 | 1000 |

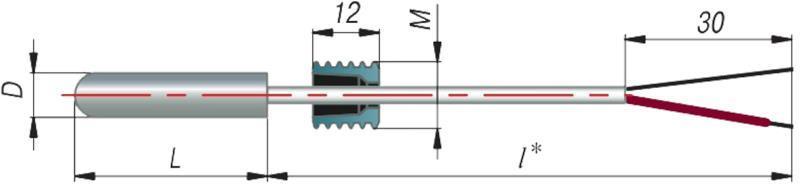

Габаритные размеры
| Габаритные размеры |
 |
| D = 5 мм L = 25 мм М = М8×1 l* = 0,2 м – стандарт, до 20 м – по заказу |
