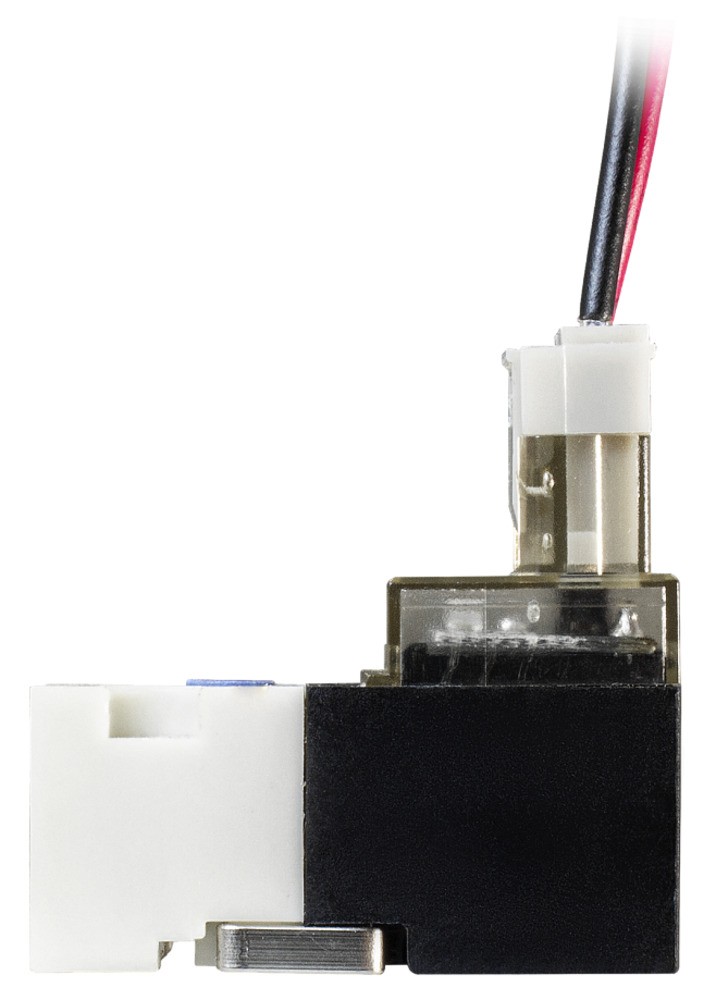

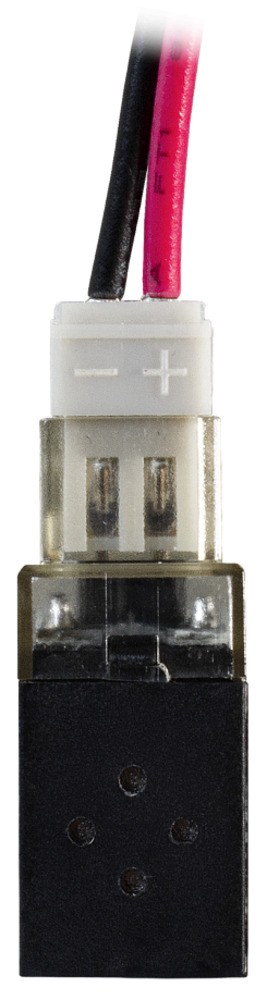

Электропневматический минираспределитель прямого действия AR-XY-10A

Есть видеообзор
Артикул: 426713631

Электропневматический минираспределитель прямого действия для распределения воздушных потоков и управления исполнительными устройствами пневмосистем. Может использоваться как самостоятельное устройство, так и в качестве пилотного распределителя (катушки) для серии пневмораспределителей ARP-XY

От 1 181 руб.

Характеристики

Тип распределителя:
3/2, нормально закрытый
Присоединение, порт сброса:
3 отв. 1,5×2 мм
Напряжение питания:
=24 В или =12 В
Рабочее давление:
0,15...0,7 МПа
Рабочая температура:
−5…+50°C
ЦЕНА ПО ЗАПРОСУ

Электропневматический минираспределитель прямого действия AR-XY-10A может использоваться как самостоятельное устройство, так и в качестве пилотного распределителя (катушки) для серии пневмораспределителей ARP-XY

Особенности

  • Тип распределителя: 3/2, нормально закрытый

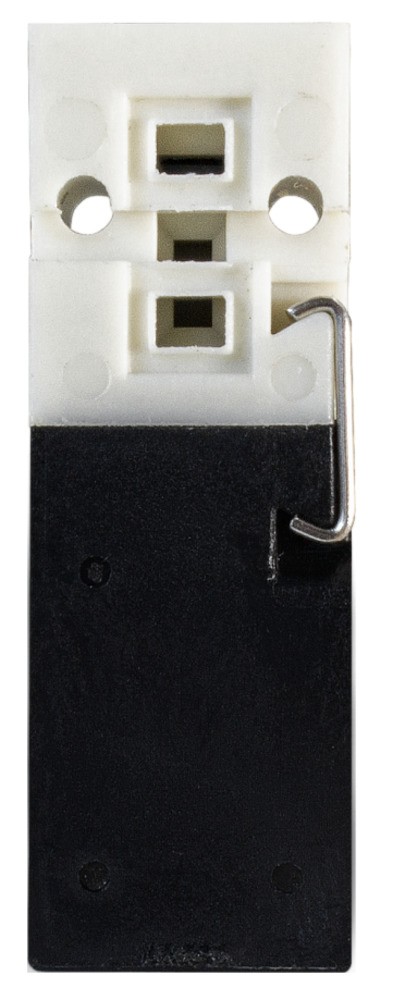

  • Установка: на монтажную плиту (одиночный или блочный монтаж)
  • Может использоваться в качестве пилотного распределителя, например для пневмораспределителей ARP-XY в роли сменной катушки
  • Время срабатывания менее 10 мс
  • Пониженное энергопотребление
  • Компактный размер
  • Долгий срок службы

Технические характеристики

Параметр Значение
Тип распределителя 3/2, нормально закрытый
Рабочая среда Сжатый очищенный воздух (тонкость очистки 40 мкм)
Диаметр условного прохода 0,7 мм
Присоединение 3 отв. 1,5×2 мм
Рабочее давление 0,15...0,7 МПа
Питание =24 В, =12 В
Допуск по напряжению ±10%
Мощность катушки 1 Вт
Температура эксплуатации −5…+50°C
Степень пылевлагозащиты IP65
Наработка на отказ 50 000 000 циклов
Материал корпуса распределителя Пластик (полиацеталь, полифениленсульфид)
Материал уплотнения NBR
Габаритные размеры 30×29,5×10 мм
Вес 15 г

Все модификации

Артикул Питание Срок поставки Стоимость
F60768 =12В Со склада

1181 руб.

F60769 =24В Со склада

1181 руб.



Габаритные размеры

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 01.02.2023 0.38 Мб
Тип распределителя:
3/2, нормально закрытый
Присоединение, порт сброса:
3 отв. 1,5×2 мм
Напряжение питания:
=24 В или =12 В
Рабочее давление:
0,15...0,7 МПа
Рабочая температура:
−5…+50°C
Диаметр условного прохода:
0,7 мм
