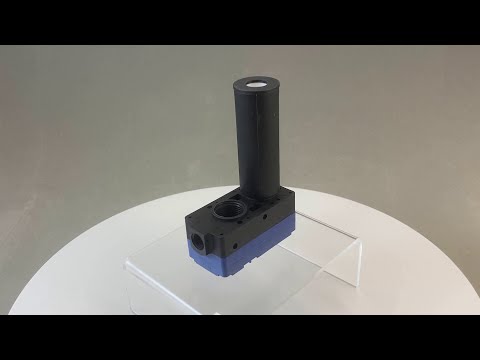

Миниатюрный вакуумный эжектор ABM
Все модификации
| Артикул | Модель | Вход сжатого воздуха | Выход вакуума | Глушитель | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O05683 | ABM5 | штуцер под трубку ∅ 5 мм | G1/8" | Внешний | 120 дней | 15236 руб. |
| O05684 | ABM10 | штуцер под трубку ∅ 5 мм | G1/8" | Внешний | 120 дней | 15236 руб. |
| O05685 | ABM5 | G1/8" | G1/8" | Внешний | 120 дней | 15236 руб. |
| O05686 | ABM10 | G1/8" | G1/8" | Внешний | 120 дней | 15236 руб. |
| O05687 | ABM5 | штуцер под трубку ∅ 5 мм | G3/8" | Внешний | 120 дней | 15236 руб. |
| O05688 | ABM10 | штуцер под трубку ∅ 5 мм | G3/8" | Внешний | 120 дней | 15236 руб. |
| O05689 | ABM5 | G1/8" | G3/8" | Внешний | 120 дней | 4162 руб. |
| O05690 | ABM10 | G1/8" | G3/8" | Внешний | 120 дней | 4882 руб. |
| O05691 | ABM20 | G1/8" | G3/8" | Внешний | Со склада | 7508 руб. |
| O05692 | ABM30 | G1/8" | G3/8" | Внешний | 120 дней | 9428 руб. |
| O05693 | ABM5 | штуцер под трубку ∅ 5 мм | G1/8" | Внутренний | Со склада | 4736 руб. |
| O05694 | ABM10 | штуцер под трубку ∅ 5 мм | G1/8" | Внутренний | 120 дней | 15236 руб. |
| O05695 | ABM5 | G1/8" | G1/8" | Внутренний | 120 дней | 15236 руб. |
| O05696 | ABM10 | G1/8" | G1/8" | Внутренний | 120 дней | 15236 руб. |
| O05697 | ABM5 | штуцер под трубку ∅ 5 мм | G3/8" | Внутренний | 120 дней | 15236 руб. |
| O05698 | ABM10 | штуцер под трубку ∅ 5 мм | G3/8" | Внутренний | 120 дней | 15236 руб. |
| O05699 | ABM5 | G1/8" | G3/8" | Внутренний | 120 дней | 3885 руб. |
| O05700 | ABM10 | G1/8" | G3/8" | Внутренний | Со склада | 5419 руб. |
| O05701 | ABM20 | G1/8" | G3/8" | Внутренний | 120 дней | 6101 руб. |
| O05702 | ABM30 | G1/8" | G3/8" | Внутренний | Со склада | 9150 руб. |
Вакуумный эжектор ABM предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности
- Для условий работы, требующих значительного расхода вакуума и небольшого расхода воздуха
- Одноступенчатый (одно сопло)
- Низкий уровень шума
- Внутренний (типы А и В) или внешний (тип С) глушитель
- Встроенный фильтр грубой очистки на порте вакуума
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
Области применения
- Упаковочная промышленность
- Пищевая промышленность
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка
Принцип работы
В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с внутренним или внешним глушителем
Пример использования
Пневматическая система
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Максимальный вакуум | −85 кПа |
| Максимальный вакуумный расход | 35...220 л/мин |
| Потребление воздуха | 12...125 л/мин |
| Диапазон рабочего давления | 0,45...0,6 МПа |
| Максимальное давление | 0,7 МПа |
| Уровень шума | 50...68 дБА |
| Рабочая температура | −20...+80°C |
| Присоединение | G⅛″, G⅜″ – выход вакуума; G⅛″, штуцер под трубку ∅ 5 мм – вход сжатого воздуха |
Модификации прибора. Обозначение для заказа
- 1 – Модификация:
– 5;
– ...
–30. - 2 – Тип присоединения (характеристики см. в таблице):
– А;
– В;
– C.
Присоединение
| Тип присоединения | Выход вакуума | Вход сжатого воздуха | Глушитель | Модель эжектора |
| А | G⅛" | штуцер под трубку ∅5 мм | Внутренний | ABX5, ABX10 |
| В | G⅜" | G⅛" | ABX5...30 | |
| С | Внешний |
Модификации
| Модель | Макс. вакуумный расход, л/мин | Расход воздуха, л/мин | Уровень шума, дБА | Габаритные размеры, мм | ||
| тип A | тип B | тип C | ||||
| ABM5 | 35...37 | 12...20 | 50...65 | 17×72,5×31 | 20,7×64×31 | 87,2×64×31 |
| ABM10 | 70...75 | 28...42 | 55...68 | |||
| ABM20 | 141...150 | 55...85 | 60...68 | − | 28×64×31 | 94,5×64×31 |
| ABM30 | 175...220 | 87...125 | 60...68 | − | 35×64×31 | 101,5×64×31 |
| Габаритные размеры |
| ABM5-A, ABM10-A |
 |
| ABM5-B...ABM30-B |
 |
| ABM5-C...ABM30-C |
 |
| Модель | Размер L, мм | Вес, г |
| ABM5-А | – | 58 |
| ABM10-А | – | 59 |
| ABM5-В, ABM10-В | 20,7 | 64 |
| ABM5-С, ABM10-С | 84 | |
| ABM20-В | 28 | 77 |
| ABM20-С | 100 | |
| ABM30-В | 35 | 89 |
| ABM30-С | 112 |
Рабочая среда:
—
сжатый воздух без содержания масла
Максимальный вакуум:
—
−85 кПа
Максимальный вакуумный расход:
—
35...220 л/мин
Потребление сжатого воздуха:
—
12...125 л/мин
Диапазон рабочего давления:
—
Утечка в режиме удержания вакуума:
—
Присоединение:
—
G⅛, G⅜ – выход вакуума; G⅛, штуцер под трубку ∅ 5 мм – вход сжатого воздуха
Питание:
—
Монтаж:
—
Глушитель:
—
Материал уплотнения:
—
NBR
Уровень шума:
—
50...68 дБА
Максимальное давление:
—
Рабочее давление:
—
0,45...0,6 МПа
Материал корпуса:
—
Диаметр сопла:
—
Переключатель давления:
—
Материал соединительной площадки:
—
Клапан:
—
Номинальное давление:
—
Материал соединительной плиты:
—
Манометр:
—
Система энергосбережения:
—
Настраиваемая сигнализация о достижении необходимой величины вакуума:
—
