Вакуумный эжектор ACV
Все модификации
| Артикул | Диаметр сопла, мм | Максимальный вакуум, кПа | Особенности | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| N77870 | 1 | -90 | Нет | 120 дней | 1519 руб. |
| N77871 | 1,5 | -90 | Нет | Со склада | 2239 руб. |
| N77872 | 2 | -90 | Нет | Со склада | 3619 руб. |
| N77873 | 0,5 | -57 | Нет | 120 дней | 1526 руб. |
| N77874 | 2,5 | -57 | Нет | Со склада | 7635 руб. |
| N77875 | 3 | -57 | Нет | 120 дней | 13560 руб. |
| N77876 | 1,5 | -90 | Настраиваемая сигнализация | Со склада | 4519 руб. |

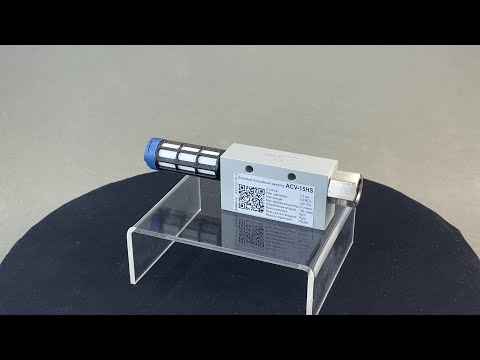

Вакуумный эжектор ACV предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности
Модификации:
– HS для более глубокого ваккума (до −90 кПа)
– LS с увеличенной скоростью вакуумирования – создаёт относительно неглубокий вакуум (до -57 кПА) быстрее модели HS и может поддерживать его на этом уровне, несмотря на утечки. Рекомендуется использовать при работе с деформируемыми и проницаемыми для воздуха объектами, где не требуется больших усилий удержания
• Одноступенчатый (одно сопло)
• Значения уставки и гистерезиса для сигнализации задаются поворотом регулировочного винта
• Встроенный фильтр грубой очистки на портах вакуума и сжатого воздуха
• Компактность и малый вес
• Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
Области применения
- Промышленные роботы
- Погрузочно-разгрузочные работы
- Автомобильная промышленность
- Обработка листового металла
- Деревообработка
- Упаковочная промышленность
- Пищевая промышленность
Принцип работы:В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с глушителем
Пример использования
Пневматические системы
| Без сигнализации | С сигнализацией (модели ARV-ХХCK) |
 |  |
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух без содержания масла |
| Макс. вакуум | −90 кПа, −57 кПа |
| Макс. вакуумный расход | 7...350 л/мин |
| Расход воздуха | 13...385 л/мин |
| Номнальное рабочее давление | 0,5 МПа |
| Уровень шума | 68...75 дБА |
| Рабочая температура | 0...+60°C |
| Диаметр сопла | 0,5 мм, 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм |
| Присоединение | Rp⅛", Rp¼" Rp⅜", Rp½", Rp¾" – выход вакуума Rp⅛", Rp¼", Rp⅜", Rp½"– вход сжатого воздуха |
| Характеристики настраиваемой сигнализации | |
| Контакт | Замыкающий НО |
| Диапазон устанавливаемого давления | −20...−53 кПа |
| Гистерезис | 4...13,3 кПа |
| Коммутируемое напряжение | =24 В |
| Коммутируемый ток | 0,2 А |
| Длина провода | 0,7 м |
Модификации прибора. Обозначение для заказа
1 – Диаметр сопла:
• 05 – ∅ 0,5 мм;
• 10 – ∅ 1 мм;
• ...
• 30 – ∅ 3 мм
2 – Тип вакуума:
• HS – до −90 кПа (−87 кПа для модификации ACV-05HS);
• LS – до −57 кПа
3 – Настраиваемая сигнализация достижения необходимой величины вакуума:
• пусто – нет;
• CK– встроенная сигнализация.
Модификации
| Модель | Диаметр сопла, мм | Макс. вакуум, кПа | Макс. вакуумный расход, л/мин | Расход воздуха, л/мин | Выход вакуума | Вход сжатого воздуха | Габаритные размеры, мм | Вес, г |
| ACV-05HS | 0,5 | −87 | 7 | 13 | Rp⅛" | Rp⅛" | 33×85×16 | 70 |
| ACV-05LS | −57 | 10 | 65 | |||||
| ACV-10HS | 1,0 | −90 | 27 | 44 | Rp⅛" | Rp⅛" | 33×85×16 | 70 |
| ACV-10LS | −57 | 36 | 65 | |||||
| ACV-15HS | 1,5 | −90 | 63 | 100 | Rp¼" | Rp¼" | 35×129×20 | 140 |
| ACV-15LS | −57 | 95 | 135 | |||||
| ACV-20HS | 2,0 | −90 | 110 | 180 | Rp⅜" | Rp¼" | 40×160×30 | 340 |
| ACV-20LS | −57 | 170 | 330 | |||||
| ACV-25HS | 2,5 | −90 | 160 | 265 | Rp½" | Rp⅜" | 60×236×40 | 730 |
| ACV-25LS | −57 | 250 | 715 | |||||
| ACV-30HS | 3,0 | −90 | 225 | 385 | Rp¾" | Rp½" | 60×257×40 | 870 |
| ACV-30LS | −57 | 350 | 840 |
| Габаритные размеры |
 |
| Размеры сигнализации |
 |
| Модель | Размеры, мм | ||||||||||||||
| L | H | W | G1 | H1 | L1 | S | G2 | L2 | d | Ld | Ld1 | Ld2 | D | L3 | |
| ACV-05, ACV-10 | 85 | 16 | 33 | Rp⅛" | 10 | 10 | 14 | Rp⅛" | 8 | 4,5 | 4,5 | 12,5 | 20 | 15 | 30 |
| ACV-15 | 129 | 20 | 35 | Rp¼" | 15 | 11 | 17 | Rp¼" | 10 | 4,5 | 5 | 20 | 25 | 19 | 51 |
| ACV-20 | 160 | 30 | 40 | Rp¼" | 20 | 15 | 24 | Rp⅜" | 13 | 6 | 7 | 28 | 32 | 28 | 55 |
| ACV-25 | 236 | 40 | 60 | Rp⅜" | 17 | 20 | 27 | Rp½" | 16 | 6 | 5,5 | 20 | 50 | 40 | 119 |
| ACV-30 | 257 | 40 | 60 | Rp½" | 20 | 20 | 30 | Rp¾" | 20 | 6 | 5,5 | 33 | 50 | 40 | 119 |
