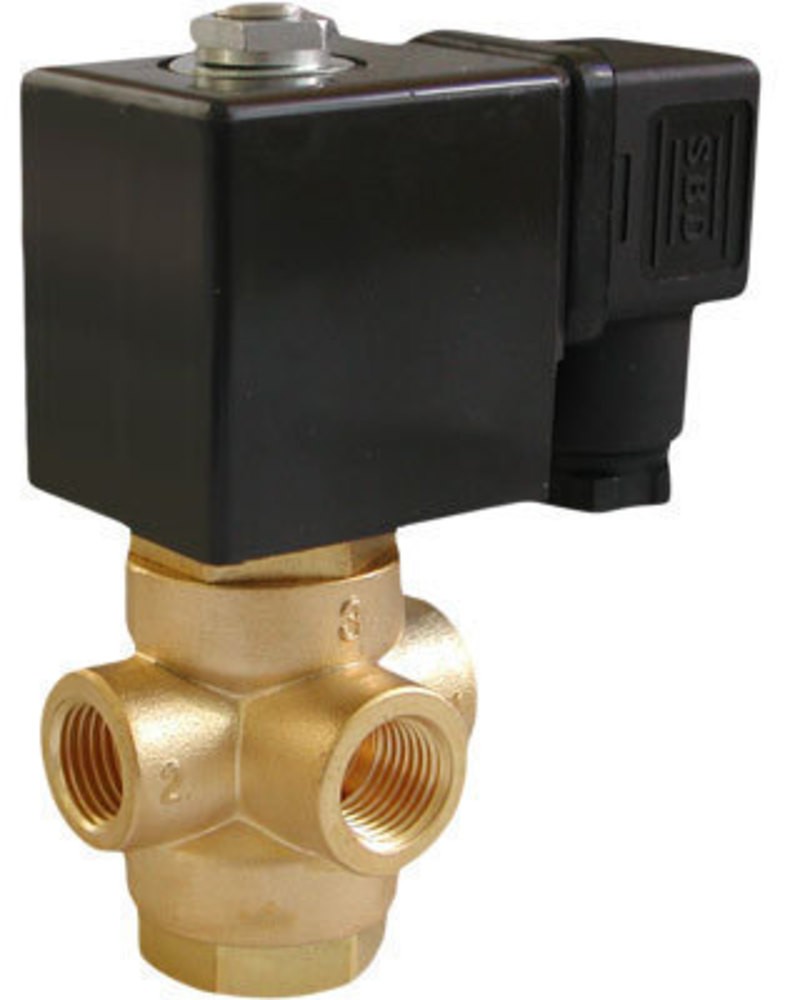

Соленоидный клапан (электромагнитный) AR-SB364
Является аналогом
| Производитель | TORK |
| Модель/серия | T-GY.3W/T-SY.3W/T-GY.3W |
Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-SB364 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан имеет универсальную конструкцию
- Срабатывание при нулевом давлении
- Компактный размер

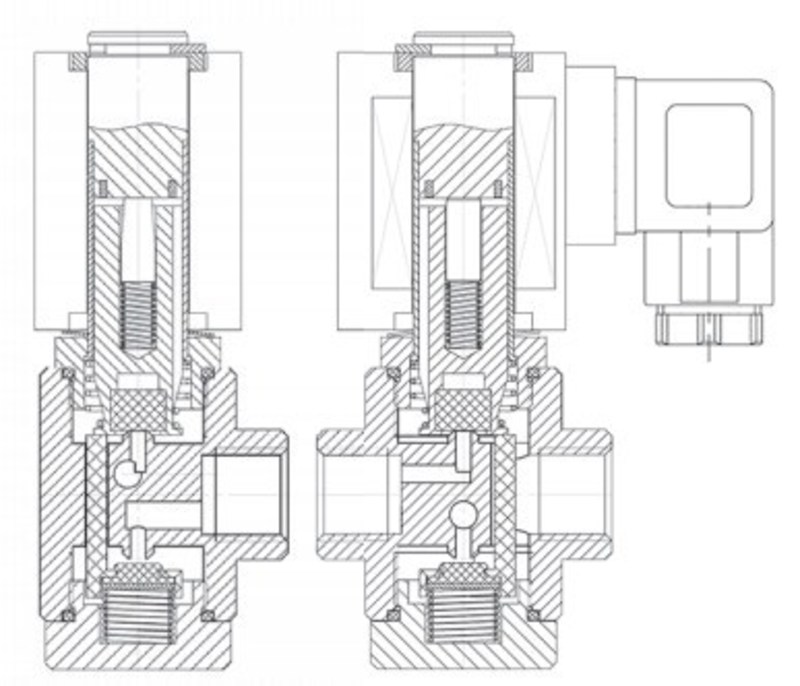

Принцип действия и область применения универсального клапана
Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких тру-бопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлени-ях. Трехходовой клапан AR-SB364 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закры-тый или нормально открытый.В большинстве случаев подходит для эксплуата-ции в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −40...+120°С |
| Рабочее давление* | 0...1,0 МПа |
| Диаметр условного прохода | 2,2 мм |
| Присоединение | Резьбовое G¼" |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В |
*Внимание! Для корректной работы клапана, давление, подаваемое на порт 3, не должно превышать 0,2 МПа.
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| SB257 IP65 | 28 ВА | V | V | V | |||
| 18 Вт | V | V | V | ||||
| AS11H IP65 | 22 ВА | V | V | V | |||
| ASE11H* IP65 | 4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||
| 13 Вт | V** | V** | |||||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, г |
| AR-SB364-2,2-1/4-GBV | 2,2 | 0,13 | G¼" | 0 | 1,0 | AS11H SB257 ASEx543 ASE11H | 440 500 920 420 |
Расшифровка обозначения на примере клапана AR-SB364-2,2-1/4-XYZ:
AR-SB364 – модель клапана.
2,2 – диаметр условного прохода в мм;
1/4– размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E83759 | AS11H | ~220 | Со склада | 3388 руб. |
| E83763 | AS11H | ~110 | Со склада | 3488 руб. |
| E83766 | AS11H | ~24 | Под заказ к 2023.07.01 | 3488 руб. |
| E83760 | SB257 | ~220 | Ожидается 2022.12.05 | 3388 руб. |
| E83764 | SB257 | ~110 | Со склада | 3488 руб. |
| E83767 | SB257 | ~24 | 120 дней | 3488 руб. |
| E83769 | SB257 | =110 | Со склада | 3488 руб. |
| E83770 | SB257 | =24 | Со склада | 3488 руб. |
| E83773 | SB257 | =12 | Под заказ к 2023.07.01 | 3488 руб. |
| E83761 | ASE11H | ~220 | Со склада | 5315 руб. |
| E83771 | ASE11H | =24 | Со склада | 5415 руб. |
| E83774 | ASE11H | =12 | Со склада | 5415 руб. |
| E83762 | ASEx543 | ~220 | 120 дней | 9706 руб. |
| E83765 | ASEx543 | ~110 | Со склада | 9806 руб. |
| E83768 | ASEx543 | ~24 | 120 дней | 9806 руб. |
| E83772 | ASEx543 | =24 | 120 дней | 9806 руб. |
| E83775 | ASEx543 | =12 | 120 дней | 9806 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.05.2022 | 0.61 Мб |  |
