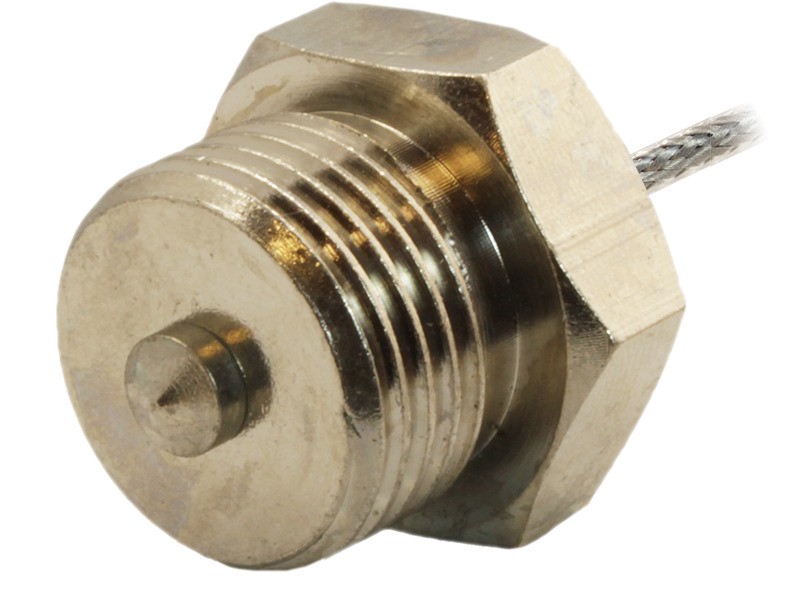

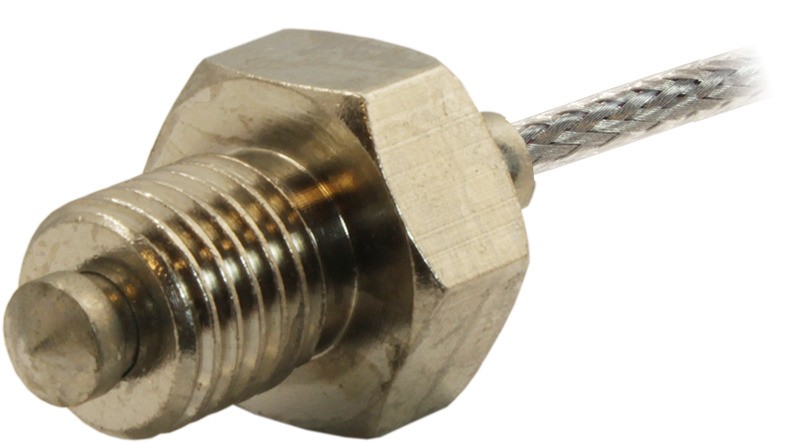

Термопара ТП-А-4101
Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах.
Прежнее название термопары ТП-А-4101: ТП-А-2488-2
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.
Особенности
- Подвижный штуцер со стандартной резьбой G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5 или М12×1,5 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Термопара ТП-А-4101-4,7-М6×1 (с резьбой М6×1) является аналогом дТП644
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А;
- ПТНГЭк-А;
- ПТНЭк-А.
При подключении проводов необходимо соблюдать полярность
| Полярность | ХА(К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая/черная жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХА (К), ХК (L), ЖК (J) – стандарт НН (N), ХКн (E), МКн (Т) – по заказу | ||
| Диапазон измеряемых температур | −40...+400°С | ||
| Условное давление | 2,0 МПа | ||
| Класс допуска датчика | 2 | ||
| Допустимое отклонение | ±3°С | ||
| Длина монтажной части (L) | 15 мм, 22 мм | ||
| Диаметр монтажной части (D) | 4,7...6 мм | ||
| Присоединение | подвижный штуцер G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5, М12×1,5 | ||
| Длина кабельного вывода (l) | 2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | ||
| Тип спая | неизолированный, изолированный | ||
| Тепловая инерция | ≤ 10 с (для неизолированного) ≤ 20 с (для изолированного) | ||
| Материал корпуса датчика | никелированная латунь нержавеющая сталь | ||
| Провод | ПТНЭ-А, одножильный | ||
| Сечение провода | 2×0,1 мм² | ||
| Наружные размеры провода | 2×2,5 мм | ||
| Степень защиты | IP54 | ||
Все модификации
| Артикул | Длина монтажной части, мм | Градуировка | Изоляция спая | Материал корпуса | Штуцер | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| Q06533 | 15 | ХА | изолир. | никелированная латунь | G1/8" подвиж. | Со склада | 780 руб. |
| Q06534 | 15 | ХА | изолир. | никелированная латунь | G1/4" подвиж. | Со склада | 702 руб. |
| Q06535 | 15 | ХА | изолир. | никелированная латунь | G1/2" подвиж. | Со склада | 1092 руб. |
| Q06538 | 15 | ХА | изолир. | никелированная латунь | М6х1 подвиж. | Со склада | 429 руб. |
| Q06546 | 15 | ХА | изолир. | никелированная латунь | М6х1,5 (1/4"UNC) подвиж. | Со склада | 429 руб. |
| Q06550 | 15 | ХА | изолир. | никелированная латунь | М8Х0,5 подвиж. | Со склада | 585 руб. |
| Q06551 | 15 | ХА | изолир. | никелированная латунь | М8Х1 подвиж. | Со склада | 585 руб. |
| Q06552 | 15 | ХА | изолир. | никелированная латунь | М10Х1,5 подвиж. | Со склада | 624 руб. |
| Q06555 | 15 | ХА | изолир. | никелированная латунь | М12х1,5 подвиж. | Со склада | 702 руб. |
| Q06536 | 15 | ХА | неизолир. | нерж. сталь | М6х1 подвиж. | 120 дней | 429 руб. |
| Q06544 | 15 | ХА | неизолир. | нерж. сталь | М6х1,5 (1/4"UNC) подвиж. | 120 дней | 429 руб. |
| Q06553 | 15 | ХА | неизолир. | нерж. сталь | М12х1,5 подвиж. | 120 дней | 702 руб. |
| Q06541 | 15 | ХА | неизолир. | никелированная латунь | М6х1 подвиж. | 120 дней | 429 руб. |
| Q06548 | 15 | ХА | неизолир. | никелированная латунь | М6х1,5 (1/4"UNC) подвиж. | Со склада | 429 руб. |
| Q06556 | 15 | ХА | неизолир. | никелированная латунь | М12х1,5 подвиж. | 120 дней | 702 руб. |
| Q06539 | 15 | ХК | изолир. | никелированная латунь | М6х1 подвиж. | Со склада | 429 руб. |
| Q06542 | 15 | ХК | неизолир. | никелированная латунь | М6х1 подвиж. | Снято с производства | 429 руб. |
| Q06540 | 15 | ЖК | изолир. | никелированная латунь | М6х1 подвиж. | Со склада | 429 руб. |
| Q06547 | 15 | ЖК | изолир. | никелированная латунь | М6х1,5 (1/4"UNC) подвиж. | 120 дней | 429 руб. |
| Q06537 | 15 | ЖК | неизолир. | нерж. сталь | М6х1 подвиж. | 120 дней | 429 руб. |
| Q06545 | 15 | ЖК | неизолир. | нерж. сталь | М6х1,5 (1/4"UNC) подвиж. | Со склада | 429 руб. |
| Q06543 | 15 | ЖК | неизолир. | никелированная латунь | М6х1 подвиж. | 120 дней | 429 руб. |
| Q06549 | 15 | ЖК | неизолир. | никелированная латунь | М6х1,5 (1/4"UNC) подвиж. | 120 дней | 429 руб. |
| Q06554 | 22 | ХА | неизолир. | нерж. сталь | М12х1,5 подвиж. | Со склада | 491 руб. |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру

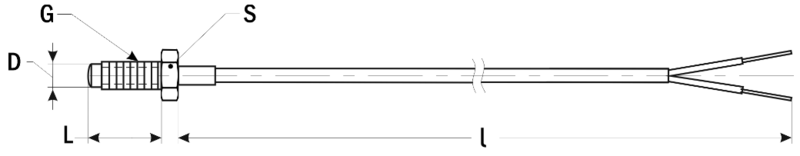

| Габаритные размеры |
 |
| Присоединение (G) | Размер под ключ (S) |
| G⅛" | 14 |
| G¼" | 17 |
| G½" | 24 |
| М6×1 | 10 |
| М6×1,5 | 10 |
| М8×0,5 | 12 |
| М8×1 | 12 |
| М10×1,5 | 14 |
| М12×1,5 | 17 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Декларация о соответствии | 23.05.2016 | 0.77 Мб |  |
Номинальная статическая характеристика:
—
ХА (К), ХК (L), ЖК (J) – стандарт, НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур:
—
−40...+400°С
Класс допуска:
—
2
Длина монтажной части:
—
15 мм, 22 мм
Диаметр монтажной части:
—
4,7...6 мм
Диаметр клеммного отверстия:
—
Присоединение:
—
подвижный штуцер G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5, М12×1,5
Длина кабельного вывода:
—
2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая:
—
неизолированный, изолированный
Материал корпуса датчика:
—
нержавеющая сталь, никелированная латунь
Конец датчика:
—
Гильза:
—
Кольцевой наконечник:
—
Диаметр кольца:
—
Монтажная часть:
—
Количество рабочих термопар в изделии:
—
Гайка:
—
Штуцер:
—
Диаметр клеммы:
—
Изоляция вывода:
—
