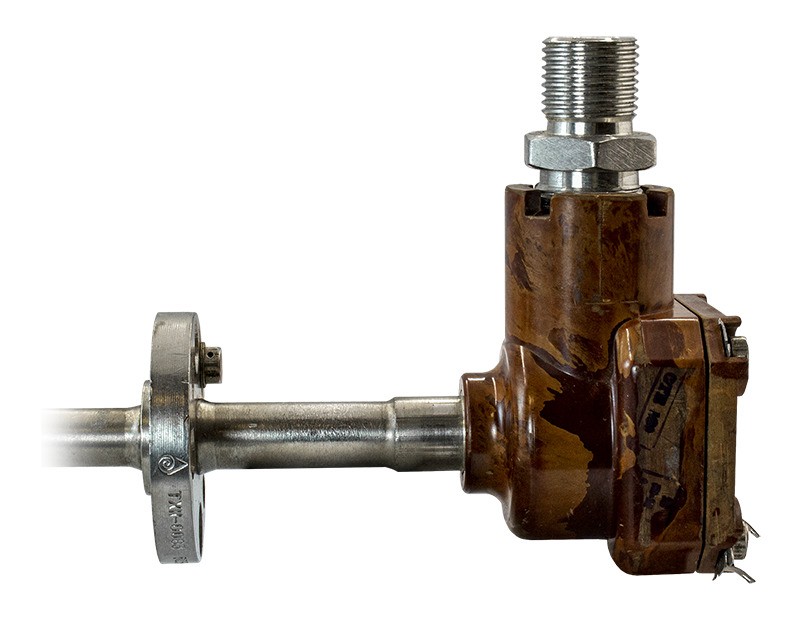

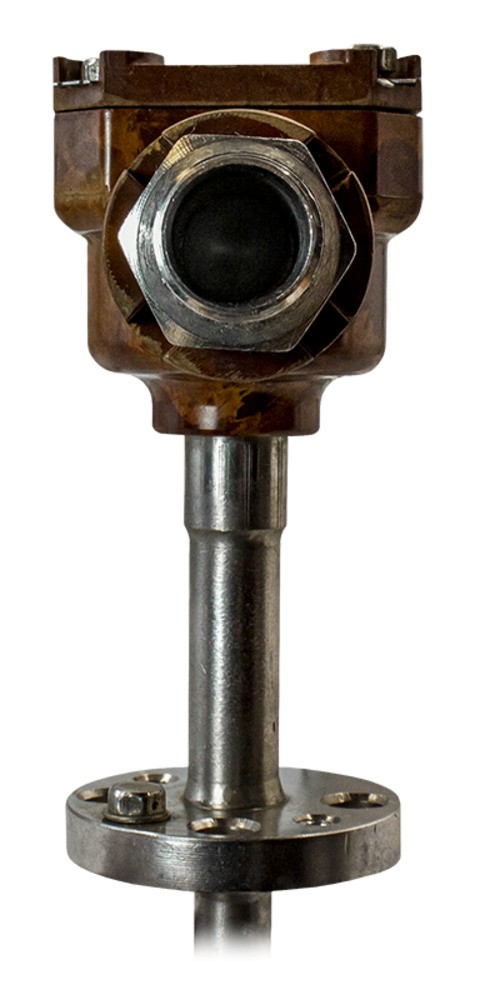

Термопара с коммутационной головкой ТХК-0083
Термопара ТХК-0083 предназначена для измерения температуры химически активных сред во взрывоопасных помещениях и наружных установках, в которых по условиям работы могут образоваться взрывоопасные смеси газов и паров с воздухом
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А;
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А.
Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности (см. фото коммутационной головки без крышки)
| Полярность | ХА(К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Условия эксплуатации:Рабочие условия эксплуатации коммутационной головки:
- температура воздуха −50...+50°С и относительная влажность до 80%;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХК (L) | ||
| Диапазон измеряемых температур | 0...+300°С | ||
| Длина монтажной части | 60 мм, 100 мм, 200 мм, 250 мм, 300 мм | ||
| Диаметр монтажной части | 12 мм | ||
| Диаметр термоэлектрода | 0,7 мм | ||
| Условное давление | 20 МПа | ||
Все модификации
| Артикул | Длина погружной части, мм | Срок поставки | Стоимость |
|---|---|---|---|
| F73312 | 60 | Снято с производства | 500 руб. |
| F73313 | 100 | Снято с производства | 500 руб. |
| F73314 | 200 | Снято с производства | 500 руб. |
| F73315 | 250 | Со склада | 549 руб. |
| F73316 | 320 | Со склада | 549 руб. |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
