Термопара с токовым выходом дТП045М.И
Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.
Данные датчики изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН), ДТПJхх5 (ЖК).
В состав термопреобразователей входят:
- первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
- измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.
Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.
Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
Технические характеристики
| Параметр | Значение |
| Номинальное значение напряжения питания | =24 В |
| Диапазон допустимых напряжений питания | =12...36 В |
| Максимальная мощность, потребляемая преобразователем | 0,8 Вт |
| Диапазон выходного тока преобразователя | 4...20 мА |
| Вид зависимости «ток от температуры» | линейная |
| Нелинейность преобразования, не хуже | ±0,2 % |
| Разрядность цифро-аналогового преобразователя | >12 бит |
| Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления | <30 Ом |
| Сопротивление линии связи с термоэлектрическим преобразователем | <100 Ом |
| Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) | 500 Ом ±5 % |
| Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) | 1250 Ом |
| Пульсации выходного сигнала | 0,6 % |
| Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания | <30 мин |
| Показатель тепловой инерции | <20...40 с |
| Пределы допускаемой основной приведенной погрешности | ±1,0 % |
| Материал коммутационной головки | пластмасса |
| Материал защитной арматуры | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |

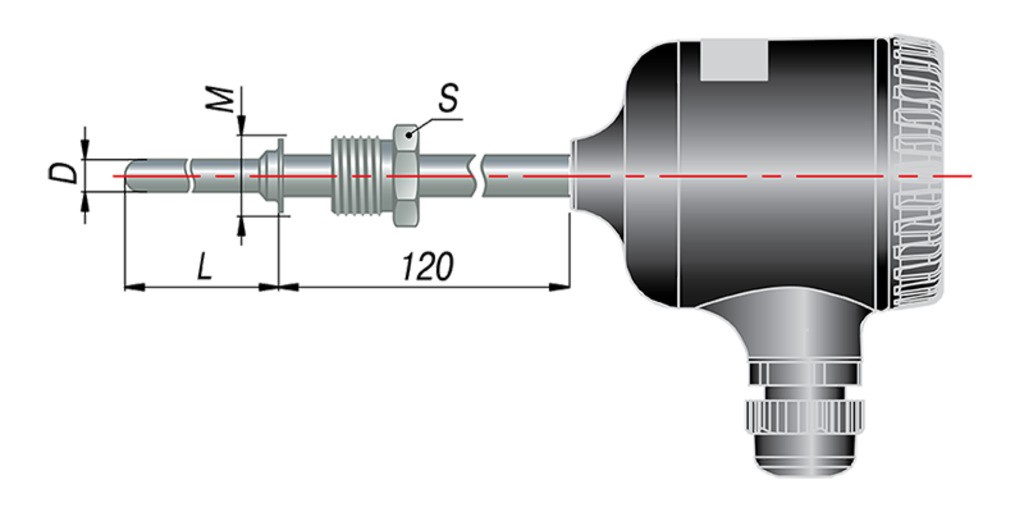

| Габаритные размеры |
 Подвижный штуцер |
| D = 10 мм M = 20×1,5 мм S = 22 мм L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм |

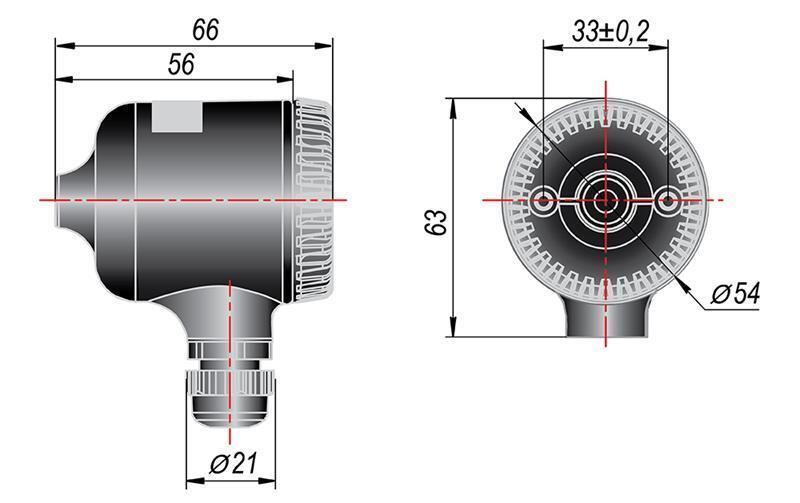

| Габаритные размеры коммутационной головки |
 |

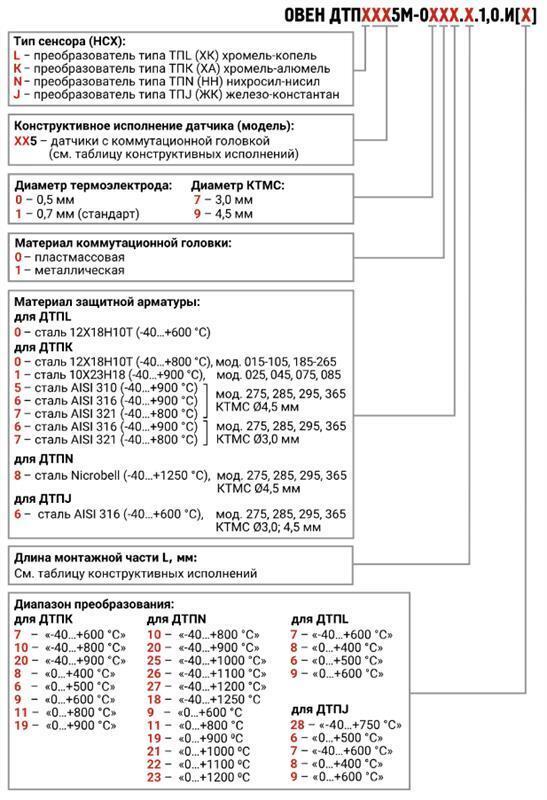

| Обозначение при заказе ДТПXX5М.И |
 |
