Соленоидный клапан (электромагнитный) AR-2L

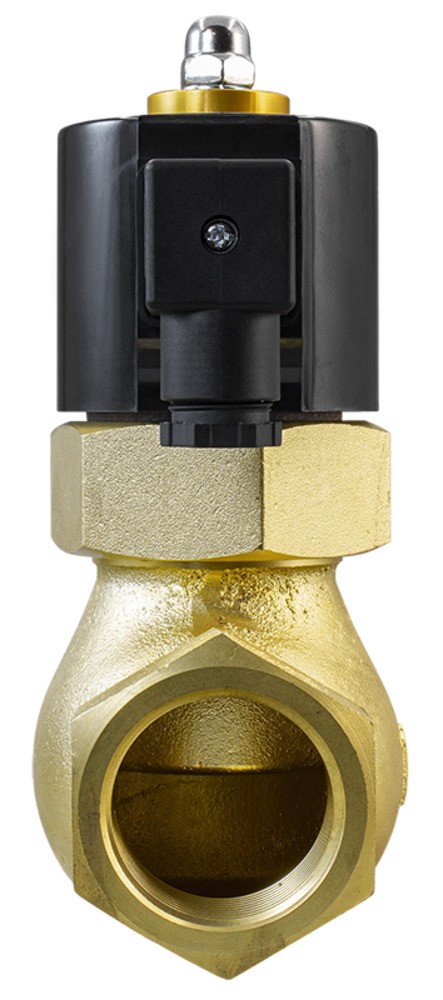

Соленоидный клапан (электромагнитный) AR-2L рис.0

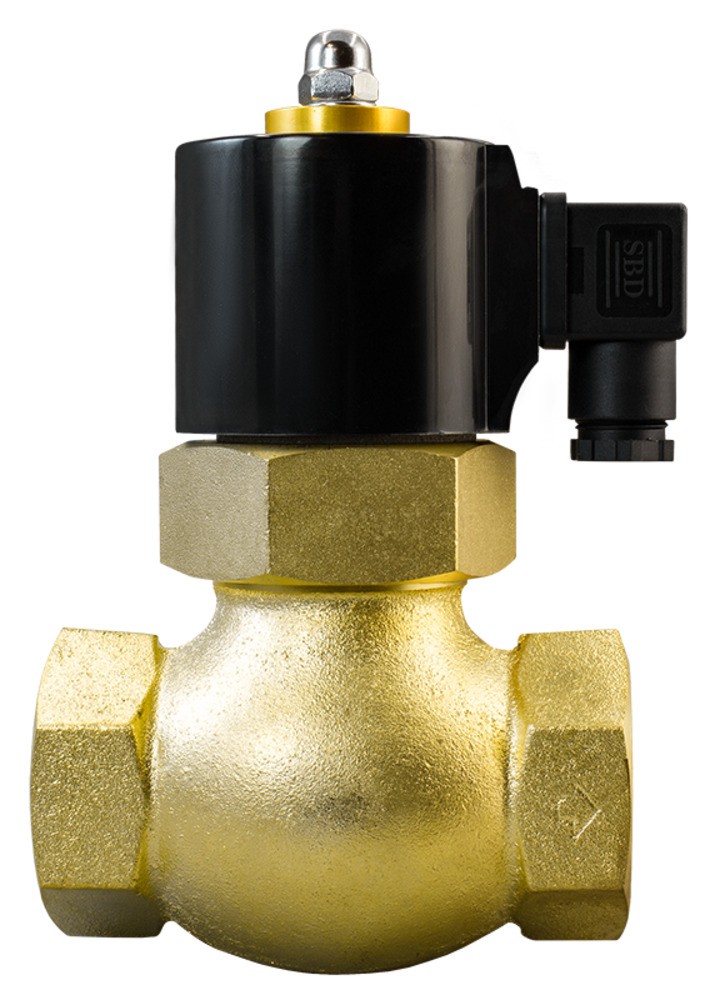

Соленоидный клапан (электромагнитный) AR-2L рис.1

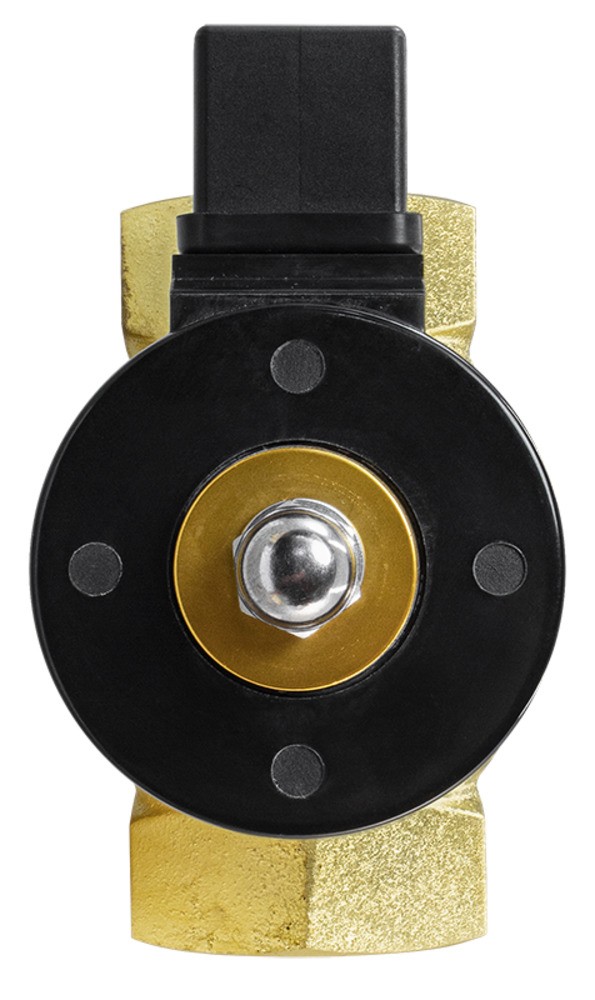

Соленоидный клапан (электромагнитный) AR-2L рис.2

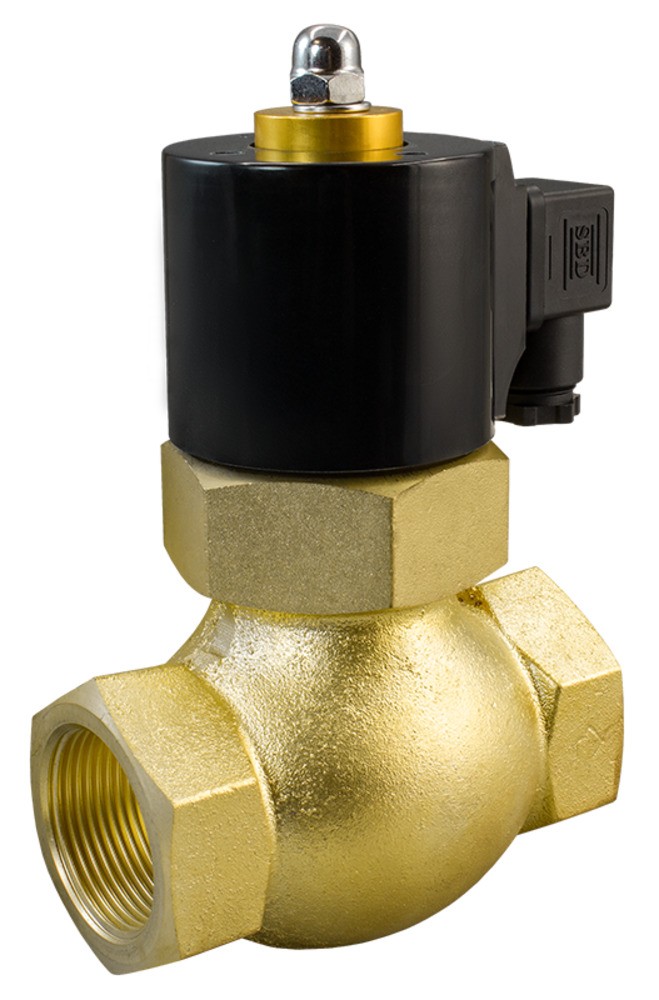

Соленоидный клапан (электромагнитный) AR-2L рис.3

Артикул: 426713693

Сравнить

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

От 5 831 руб.

Характеристики

Рабочая среда:

—

пар, вода, горячая вода, воздух, инертные газы, масла

Температура рабочей среды:

—

−5…+180°С

Давление:

—

0,1...1,5 МПа

Диаметр условного прохода:

—

15...50 мм

Материал корпуса:

—

латунь

ЦЕНА ПО ЗАПРОСУ

Описание
Характеристики

Является аналогом

Производитель	TORK	Danfoss	Ode	Ceme	Burkert
Модель/серия	T-ВH	EV225B	21PW	Серия 83	6407

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2L предназначен для управления потоком рабочей среды в трубопроводе

Особенности

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Работа при высоком давлении до 1,5 МПа

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		−5…+180°С
Рабочее давление		0,1...1,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
AS03 IP65	28 ВА	V	V	V
AS03 IP65	38 Вт				V	V
Y42H IP54	35 ВА			V
Y42H IP54	30 Вт
ASEx545 IP65	15 ВА	V	V	V
ASEx545 IP65	18 Вт				V

Модификации

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	P_min , МПа	P_max , МПа	Вес, г
AR-2L-15-1/2-GBP	15	17	4,1	½"	0,1	1,5	1320
AR-2L-20/17-3/4-GBP	20	17	4,1	¾"			1370
AR-2L-25/20-1-GBP	25	20	10,2	1"			1560
AR-2L-32/30-1.1/4-GBP	32	30	17,1	1¼"			2360
AR-2L-40/30-1.1/2-GBP	40	30	17,1	1½"			2380
AR-2L-50-2-GBP	50	50	41	2"			5050

Расшифровка обозначения на примере клапана AR-2L-20/17-3/4-XYZ:
AR-2L – модель клапана.
20 – диаметр условного прохода в мм.
17 – Дэф (эффективный диаметр) в мм, если Дэф < Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

Все модификации

Артикул	Диаметр условного прохода,мм	Модель катушки	Питание	Срок поставки	Стоимость
F24564	15	AS03	~220	Со склада	6904 руб.
F24576	15	AS03	~110	Со склада	7004 руб.
F24588	15	AS03	~24	Со склада	7004 руб.
F24606	15	AS03	=24	Со склада	7004 руб.
F24618	15	AS03	=12	Со склада	7004 руб.
F24570	15	ASEx545	~220	120 дней	16930 руб.
F24582	15	ASEx545	~110	120 дней	17030 руб.
F24594	15	ASEx545	~24	120 дней	17030 руб.
F24612	15	ASEx545	=24	120 дней	17030 руб.
F24600	15	Y42H	~24	Со склада	5831 руб.
F24565	20	AS03	~220	Со склада	7208 руб.
F24577	20	AS03	~110	Со склада	7308 руб.
F24589	20	AS03	~24	Со склада	7308 руб.
F24607	20	AS03	=24	Со склада	7308 руб.
F24619	20	AS03	=12	Со склада	7308 руб.
F24571	20	ASEx545	~220	120 дней	17234 руб.
F24583	20	ASEx545	~110	120 дней	17334 руб.
F24595	20	ASEx545	~24	120 дней	17334 руб.
F24613	20	ASEx545	=24	120 дней	17334 руб.
F24601	20	Y42H	~24	Со склада	6135 руб.
F24566	25	AS03	~220	Со склада	7508 руб.
F24578	25	AS03	~110	Со склада	7608 руб.
F24590	25	AS03	~24	Со склада	7608 руб.
F24608	25	AS03	=24	Со склада	7608 руб.
F24620	25	AS03	=12	Со склада	7608 руб.
F24572	25	ASEx545	~220	120 дней	17534 руб.
F24584	25	ASEx545	~110	120 дней	17634 руб.
F24596	25	ASEx545	~24	120 дней	17634 руб.
F24614	25	ASEx545	=24	120 дней	17634 руб.
F24602	25	Y42H	~24	Со склада	6435 руб.
F24567	32	AS03	~220	Со склада	11708 руб.
F24579	32	AS03	~110	Со склада	11808 руб.
F24591	32	AS03	~24	Со склада	11808 руб.
F24609	32	AS03	=24	Со склада	11808 руб.
F24621	32	AS03	=12	Со склада	11808 руб.
F24573	32	ASEx545	~220	120 дней	21734 руб.
F24585	32	ASEx545	~110	120 дней	21834 руб.
F24597	32	ASEx545	~24	120 дней	21834 руб.
F24615	32	ASEx545	=24	120 дней	21834 руб.
F24603	32	Y42H	~24	Со склада	10635 руб.
F24568	40	AS03	~220	Со склада	11708 руб.
F24580	40	AS03	~110	Со склада	11808 руб.
F24592	40	AS03	~24	Со склада	11808 руб.
F24610	40	AS03	=24	Со склада	11808 руб.
F24622	40	AS03	=12	Со склада	11808 руб.
F24574	40	ASEx545	~220	120 дней	21734 руб.
F24586	40	ASEx545	~110	120 дней	21834 руб.
F24598	40	ASEx545	~24	120 дней	21834 руб.
F24616	40	ASEx545	=24	120 дней	21834 руб.
F24604	40	Y42H	~24	Со склада	10635 руб.
F24569	50	AS03	~220	Со склада	24917 руб.
F24581	50	AS03	~110	Со склада	25017 руб.
F24593	50	AS03	~24	Со склада	25017 руб.
F24611	50	AS03	=24	Со склада	25017 руб.
F24623	50	AS03	=12	Со склада	25017 руб.
F24575	50	ASEx545	~220	120 дней	34943 руб.
F24587	50	ASEx545	~110	120 дней	35043 руб.
F24599	50	ASEx545	~24	120 дней	35043 руб.
F24617	50	ASEx545	=24	120 дней	35043 руб.
F24605	50	Y42H	~24	Со склада	23844 руб.

Габаритные размеры

Размер, мм	AR-2L, модификации
Размер, мм	-15	-20/17	-25/20	-32/30	-40/30	-50
A	145	145	162	185	185	223
B	39	41	52	69	74	94,5
C	84	85	90,5	111	111	163
D	20	22	26	35	37	47
G	½"	¾"	1"	1¼"	1½"	2"

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.04.2022	0.49 Мб
