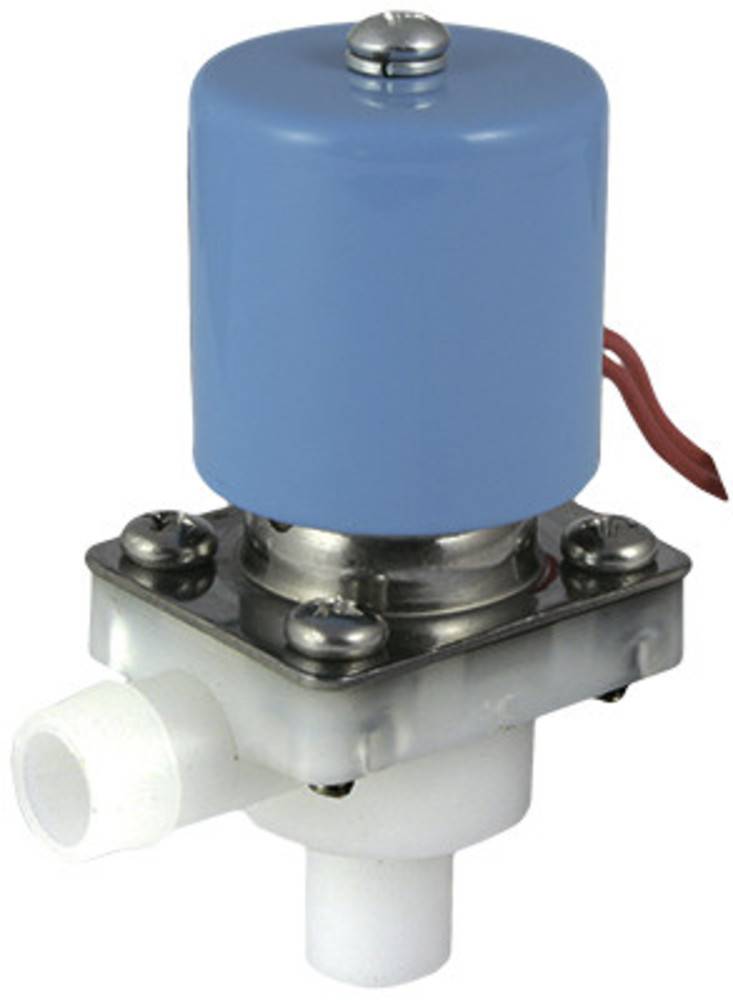

Соленоидный клапан (электромагнитный) AR-YCWS5
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Время открытия/закрытия: 50 мс
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, масла | |
| Материал | Корпуса | Полипропилен |
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...+100°С | |
| Рабочее давление | 0...0,05 МПа | |
| Время открытия/закрытия | 50 мс | |
| Диаметр условного прохода | 10 мм | |
| Присоединение | 2 штуцера ∅ 12 мм | |
| Катушка | AB2B, AB2Bs, IP54, выводные провода 30 см | |
| Питание | ~220 В, ~110 В, ~24 В =60…220 В, =24 В, =12 В | |
| Мощность | 6 ВА (АС), 6 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCWS5-10-d12-CLQ | 10 | 0,85 | 2 штуцера ∅ 12 мм | 0 | 0,05 | 135 |
Расшифровка обозначения на примере клапана AR-YCWS5-10-d12-XYZ:
AR-YCWS5 – модель клапана.
10 – диаметр условного прохода в мм.
12 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцер.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: Q – силикон.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| K18015 | ~220 | Со склада | 1018 руб. |
| K18016 | ~110 | Со склада | 1018 руб. |
| K18017 | ~24 | Со склада | 1018 руб. |
| K18018 | =60…220 | Со склада | 993 руб. |
| K18019 | =24 | Со склада | 1018 руб. |
| K18020 | =12 | Со склада | 1018 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.04.2022 | 0.46 Мб |  |
