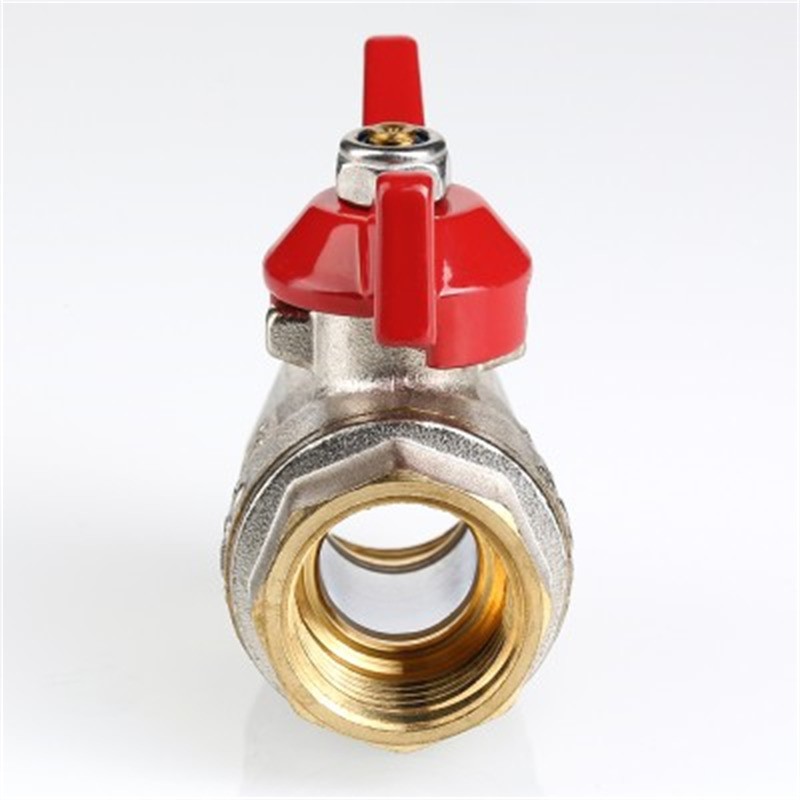

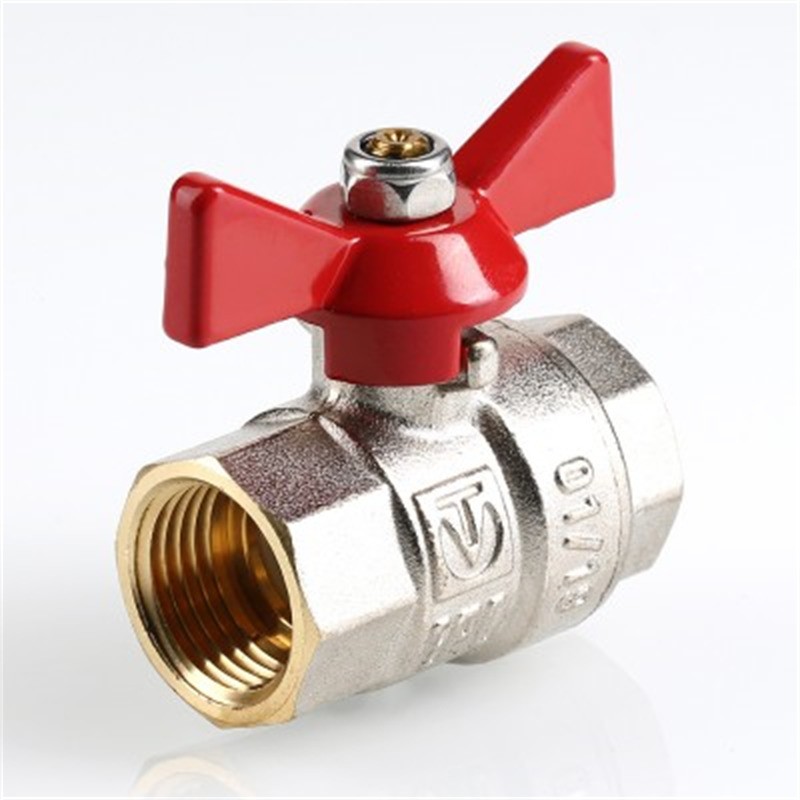

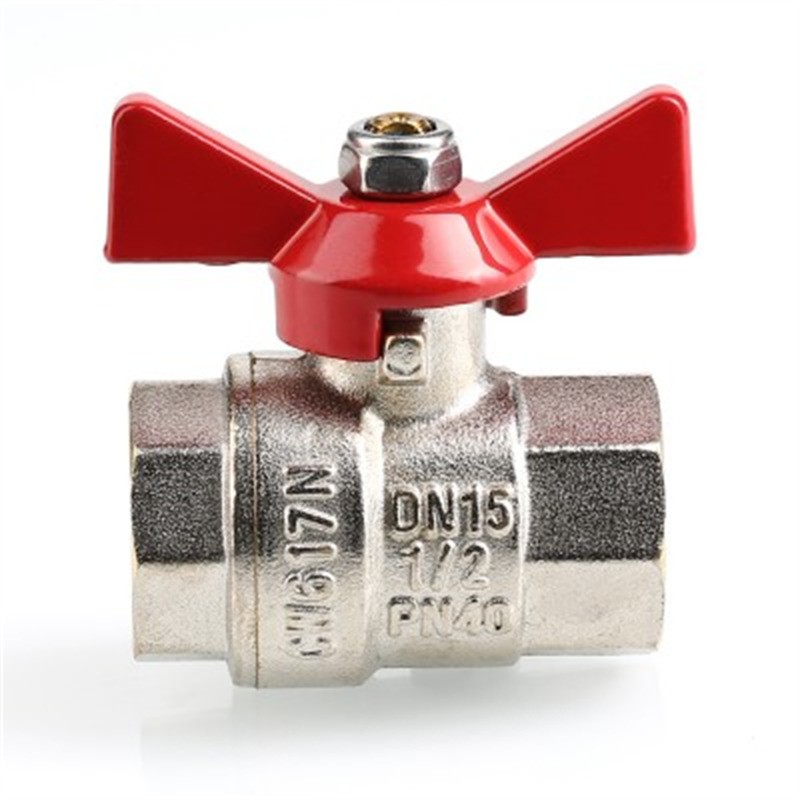

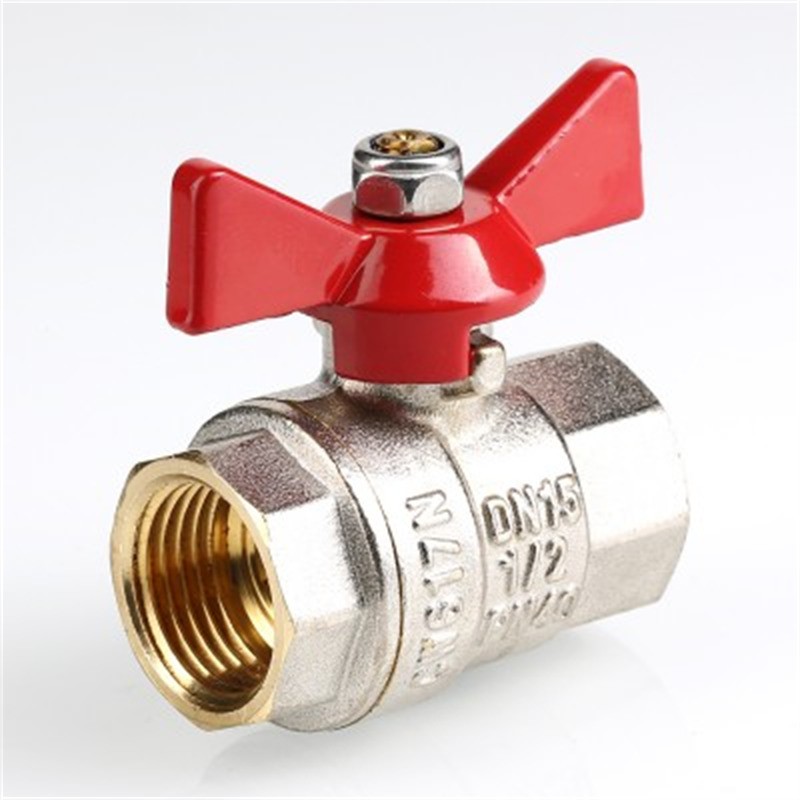

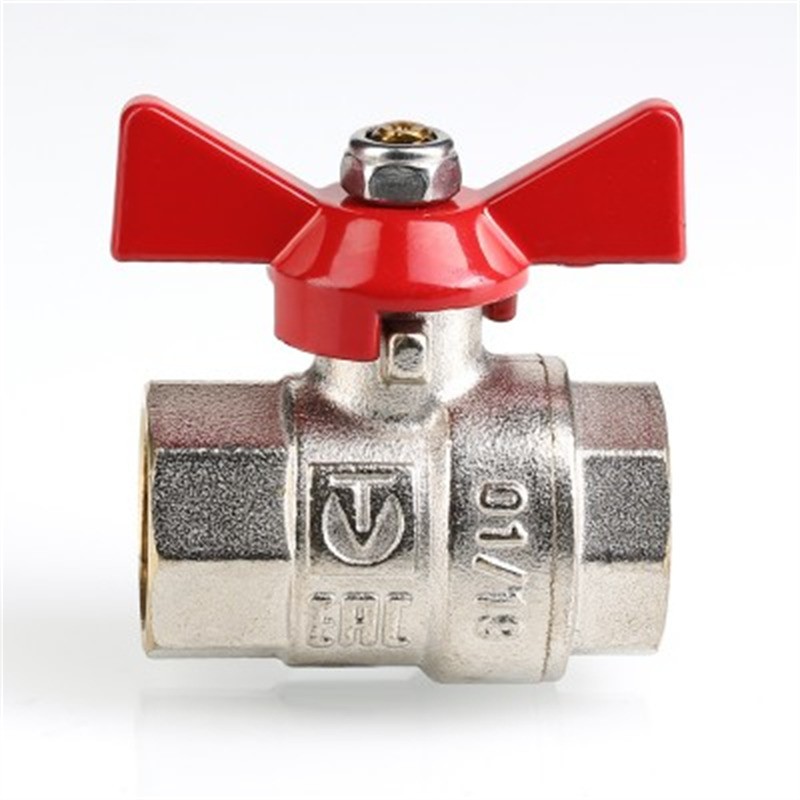

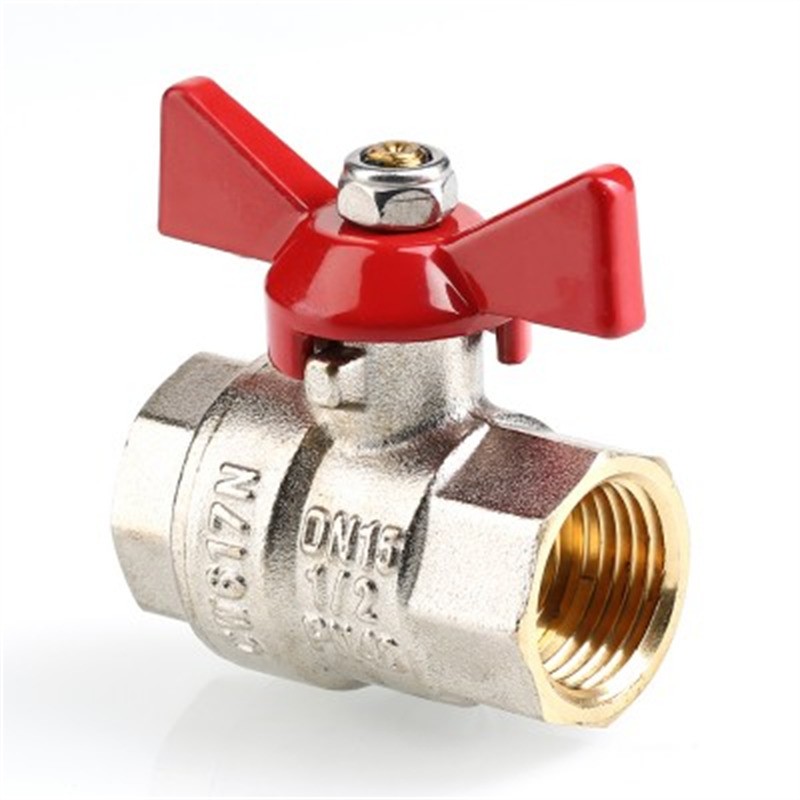

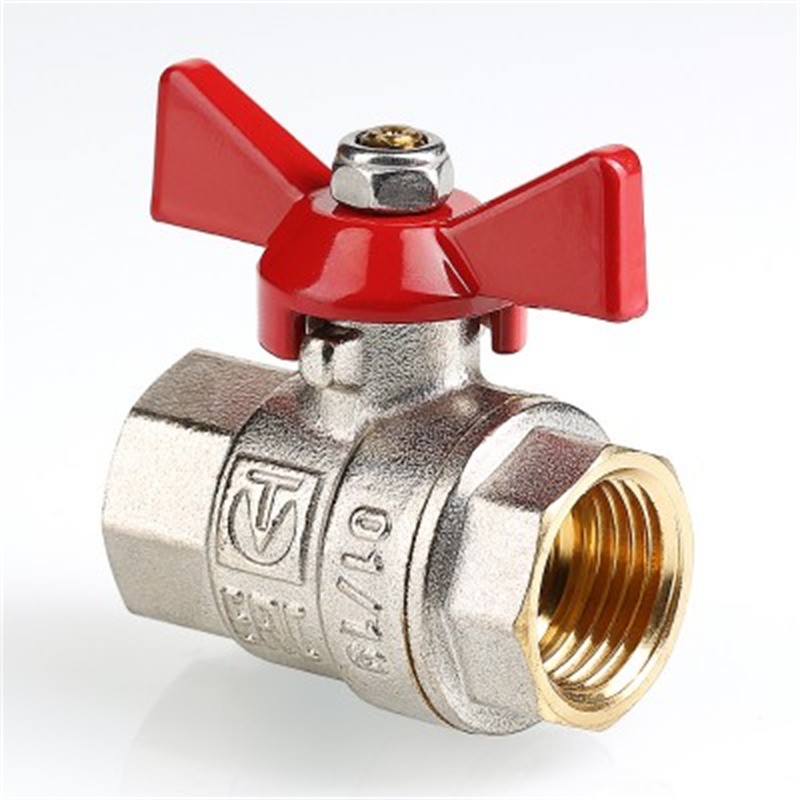

Кран шаровой BASE VT.217.N
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...4,0 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | G½"...G1" Резьба внутренняя-внутренняя |
| Средний полный ресурс | 55 000 циклов |
| Средняя полная наработка на отказ | 25 000 циклов |
| Ремонтопригодность | Да |
| Класс по эффективному диаметру | Полнопроходной |
| Способ управления | Ручное |
| Условия эксплуатации | −20...+60°С 0...60%RH |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, кг |
| VT.217.N.04 | 15 | 17,65 | G½" | 0,157 |
| VT.217.N.05 | 20 | 44,38 | G¾" | 0,242 |
| VT.217.N.06 | 25 | 72,17 | G1" | 0,375 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51065 | VT.217.N.04 | 15 | Со склада | 407 руб. |
| G51066 | VT.217.N.05 | 20 | Со склада | 609 руб. |
| G51067 | VT.217.N.06 | 25 | 1...2 недели | 1027 руб. |
| Габаритные размеры |
 |
| Ду, мм | DN | A, мм | B, мм | C, мм |
| 15 | G½" | 53 | 39 | 47,5 |
| 20 | G¾" | 53 | 43,5 | 55,5 |
| 25 | G1" | 68 | 52 | 62,5 |
| Пример применения |
 |
Рабочая среда:
—
вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...4 МПа
Диаметр условного прохода:
—
15...25 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
G½...G1
Резьба:
—
внутренняя-внутренняя
Рукоятка:
—
бабочка
