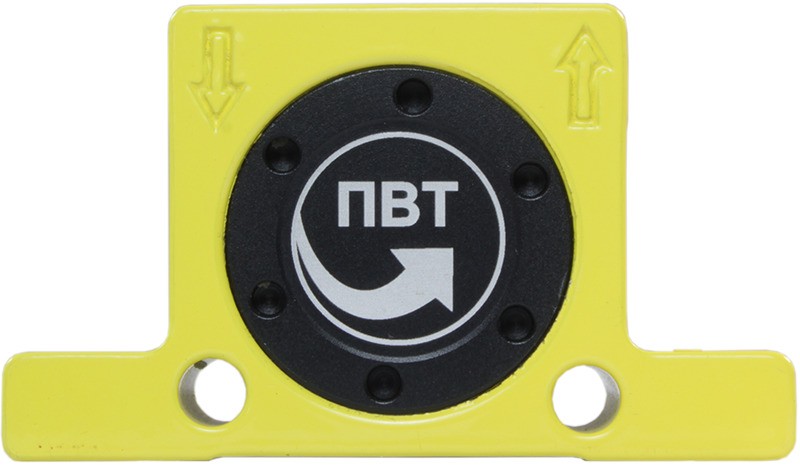

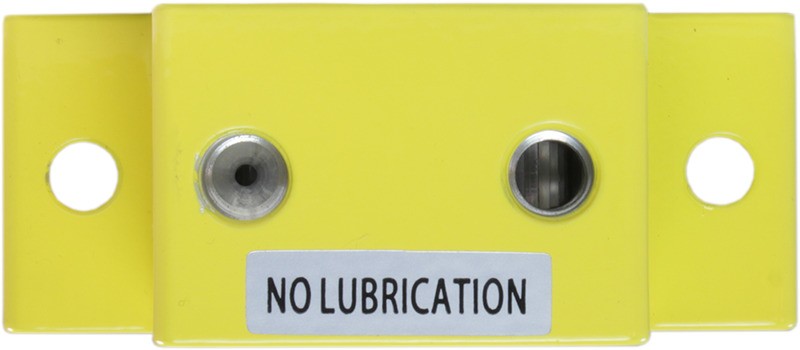

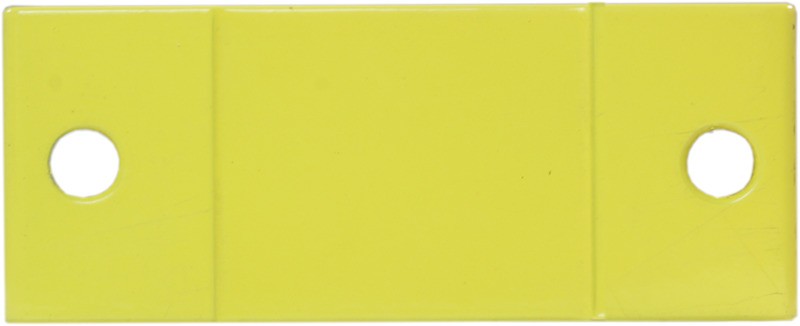

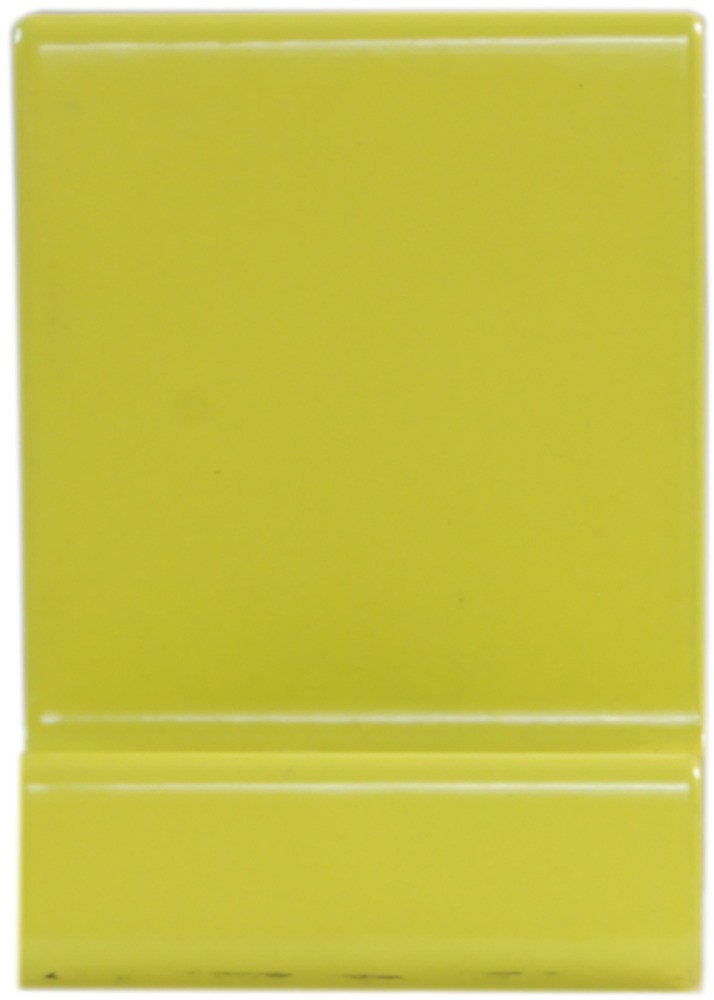

Пневматический турбинный вибратор ПВТ-7150
Есть видеообзор
Пневматический турбинный вибратор ПВТ-7150 предназначен для создания механических колебаний, решающих задачи улучшения текучести сыпучих материалов.
Лучшее решение для получения высокочастотной вибрации в помещениях с ограничениями по шуму. Обычно устанавливается на вибросепараторах, конвейерах, автоматических сортировочных машинах, упаковочных машинах, дозирующих устройствах.
Принцип действия основан на возникновении вибрации с помощью центробежной силы в несбалансированном роторе.
Особенности
- Корпус из специального алюминиевого сплава
- Высокая частота вибрации
- Регулируемая частота и амплитуда удара
- Нечувствителен к прерыванию питания
- Простая и надежная конструкция
- Малые размеры и вес
- Длительный срок службы
Технические характеристики
| Модель | Частота колебаний в минуту | Сила вибрации, Н | Потребление воздуха, л/мин | ||||||
| 0,2 МПа | 0,4 МПа | 0,6 МПа | 0,2 МПа | 0,4 МПа | 0,6 МПа | 0,2 МПа | 0,4 МПа | 0,6 МПа | |
| ПВТ-7150-10 | 27 500 | 35 000 | 37 500 | 840 | 1390 | 2400 | 46 | 80 | 112 |
| ПВТ-7150-13 | 26 000 | 30 000 | 33 000 | 1400 | 2440 | 3730 | 120 | 200 | 290 |
| ПВТ-7150-16 | 17 000 | 21 500 | 24 000 | 1220 | 2090 | 3160 | 120 | 200 | 290 |
| ПВТ-7150-20 | 17 000 | 20 000 | 23 000 | 2170 | 4040 | 5520 | 185 | 325 | 455 |
| ПВТ-7150-25 | 12 000 | 15 500 | 17 000 | 2120 | 3510 | 5070 | 185 | 325 | 455 |
| ПВТ-7150-32 | 13 000 | 14 000 | 16 000 | 3380 | 5430 | 7540 | 330 | 530 | 745 |
| ПВТ-7150-36 | 7800 | 10 000 | 13 000 | 3300 | 5000 | 7150 | 330 | 530 | 745 |
| ПВТ-7150-48 | 5800 | 7500 | 9700 | 4950 | 7750 | 10 600 | 408 | 428 | 680 |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| K64565 | ПВТ-7150-10, 37500 кол/мин.; Вибрация=2400Н | Со склада | 6394 руб. |
| K64566 | ПВТ-7150-13, 33000 кол/мин.; Вибрация=3730Н | Со склада | 8526 руб. |
| K64567 | ПВТ-7150-16, 24000 кол/мин.; Вибрация=3160Н | Со склада | 8526 руб. |
| K64568 | ПВТ-7150-20, 23000 кол/мин.; Вибрация=5520Н | Со склада | 11622 руб. |
| K64569 | ПВТ-7150-25, 17000 кол/мин.; Вибрация=5070Н | Со склада | 12281 руб. |
| K64570 | ПВТ-7150-32, 16000 кол/мин.; Вибрация=7540Н | Со склада | 17255 руб. |
| K64571 | ПВТ-7150-36, 13000 кол/мин.; Вибрация=7150Н | Со склада | 17255 руб. |
| K64572 | ПВТ-7150-48, 9700 кол/мин.; Вибрация=10600Н | Со склада | 30805 руб. |
| Габаритные размеры |
 |
| Модель | Размер, мм | Габаритные размеры, мм | Вес, г | ||||||||||
| A | B | C | D | E | F | H | K | L | M | P/O | |||
| ПВТ-7150-10 | 68 | 50 | 32 | 7 | 12 | 34 | 50 | 86 | − | − | ⅛" | 50×86×34 | 260 |
| ПВТ-7150-13 | 90 | 65 | 41 | 9 | 16 | 42 | 65 | 112 | 50 | 9 | ¼" | 65×112×42 | 550 |
| ПВТ-7150-16 | 90 | 65 | 41 | 9 | 16 | 42 | 65 | 112 | 50 | 9 | ¼" | 65×112×42 | 550 |
| ПВТ-7150-20 | 104 | 80 | 54 | 9 | 16 | 56 | 81 | 128 | 60 | 9 | ¼" | 81×128×56 | 1040 |
| ПВТ-7150-25 | 104 | 80 | 54 | 9 | 16 | 56 | 81 | 128 | 60 | 9 | ¼" | 81×128×56 | 1040 |
| ПВТ-7150-32 | 130 | 103 | 68 | 11 | 21 | 73 | 100 | 161 | − | − | ⅜" | 100×161×73 | 2190 |
| ПВТ-7150-36 | 130 | 103 | 68 | 11 | 21 | 73 | 100 | 161 | − | − | ⅜" | 100×161×73 | 2190 |
| ПВТ-7150-48 | 154 | 122 | 84 | 19 | 28 | 80 | 122 | 196 | − | − | ⅜" | 122×196×80 | 3560 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.26 Мб |  |
Частота колебаний в минуту:
—
5800...37 500
Сила вибрации:
—
840...10 600 Н
Потребление воздуха:
—
46...680 л/мин
Присоединение входа и выхода:
—
¼, ⅜
Уровень шума:
—
60...75 дБ
Максимальная рабочая температура:
—
+100°C
