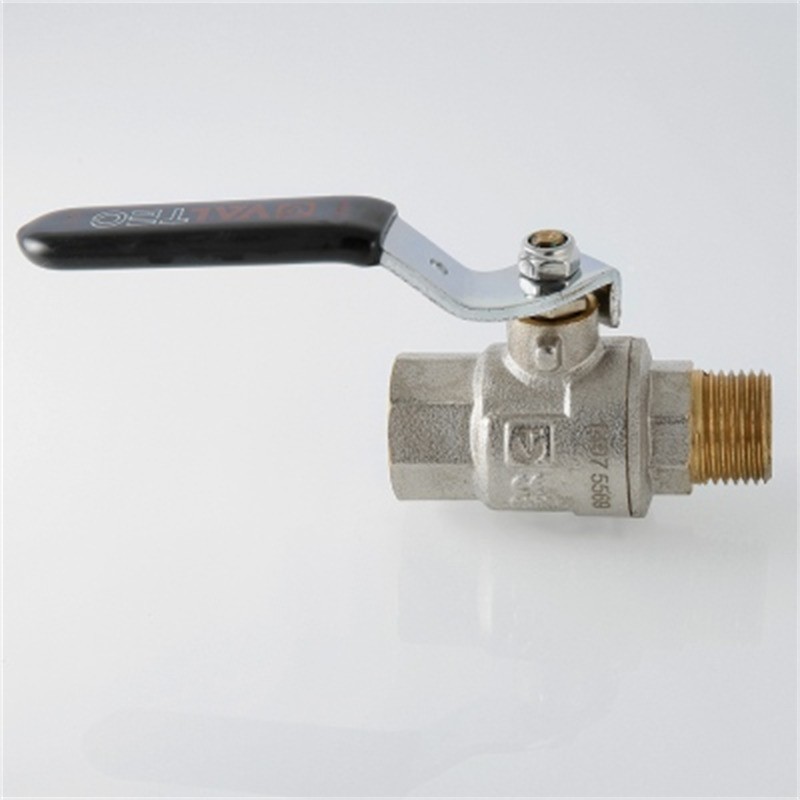

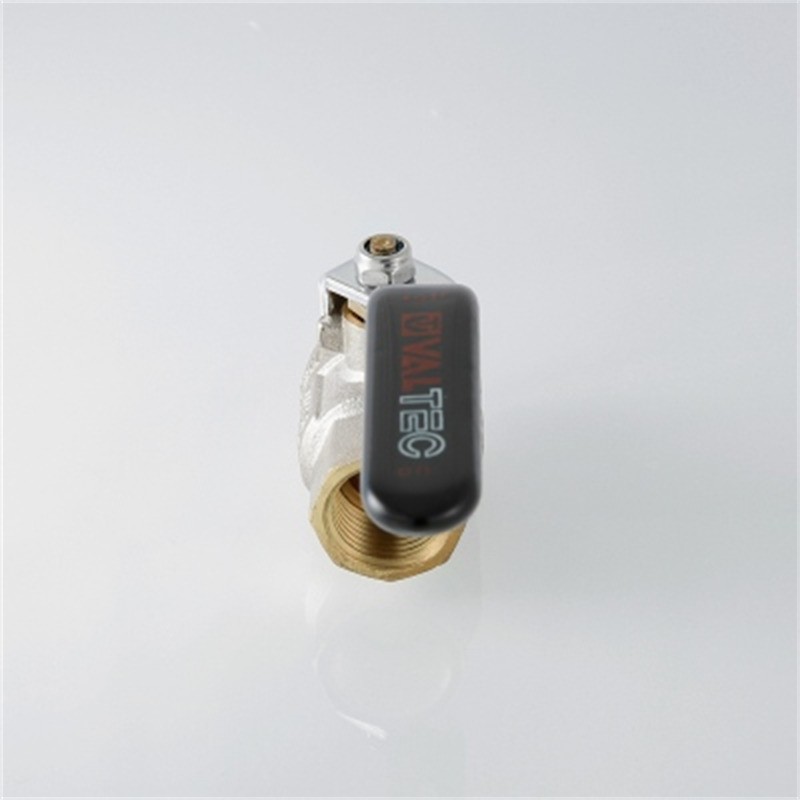

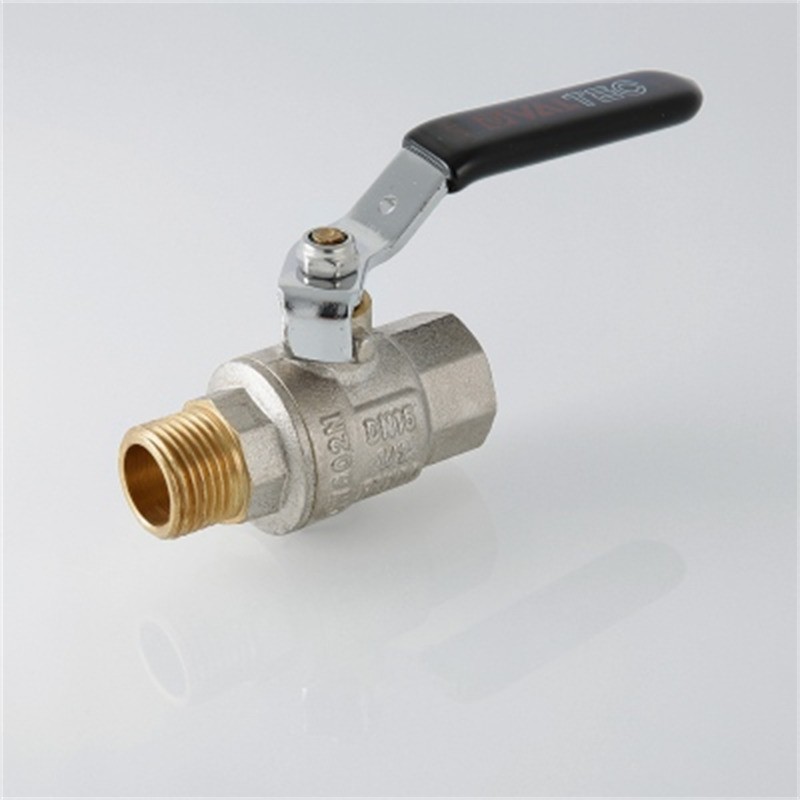

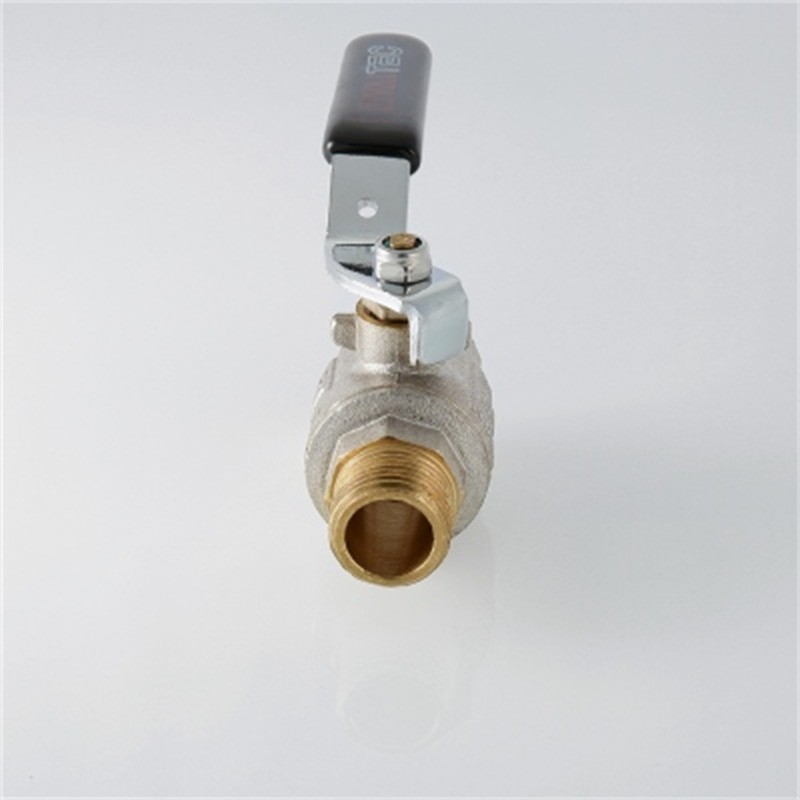

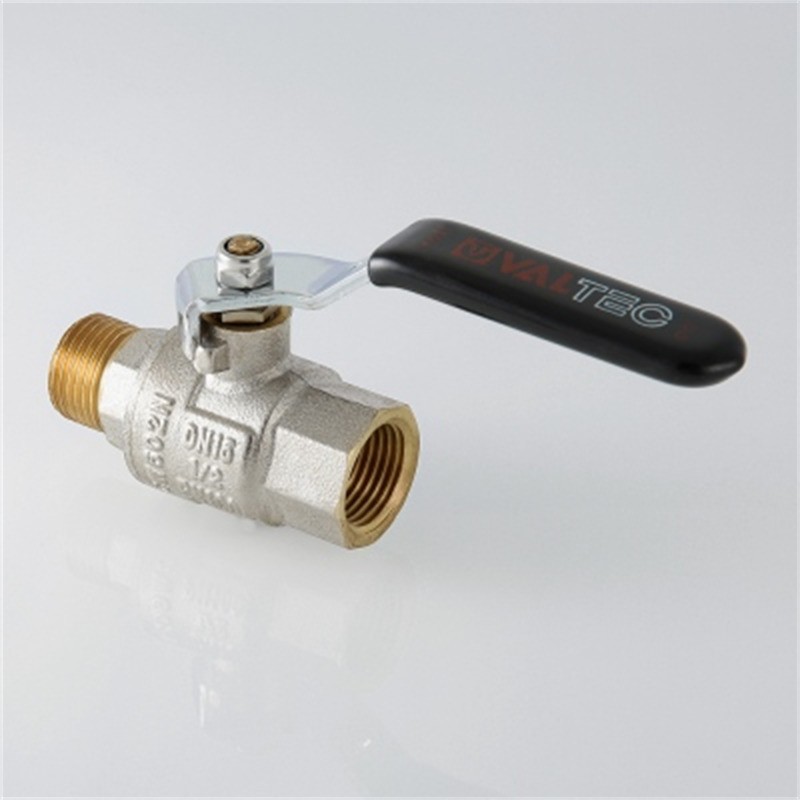

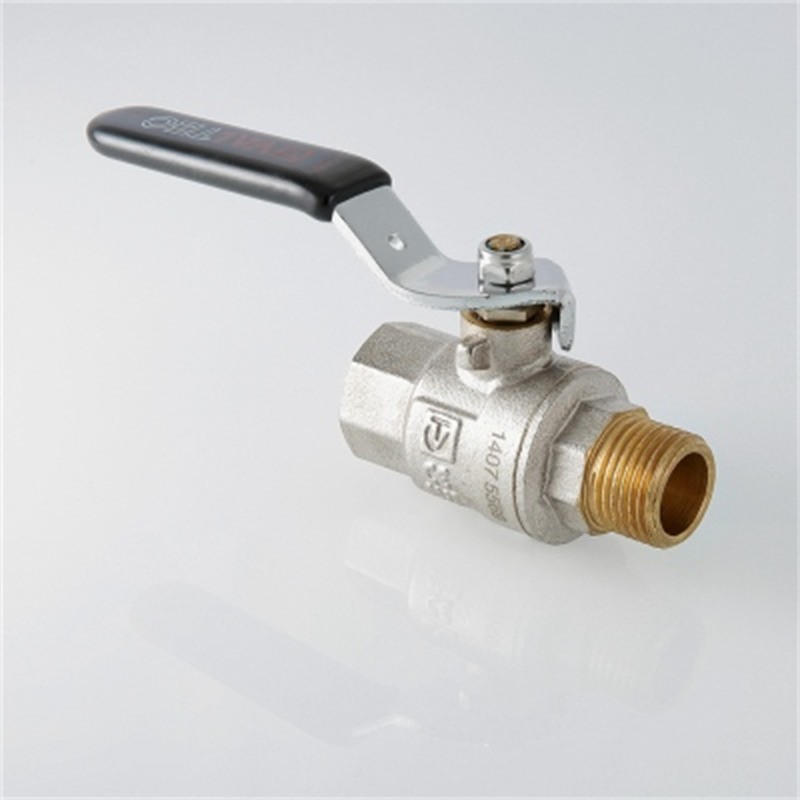

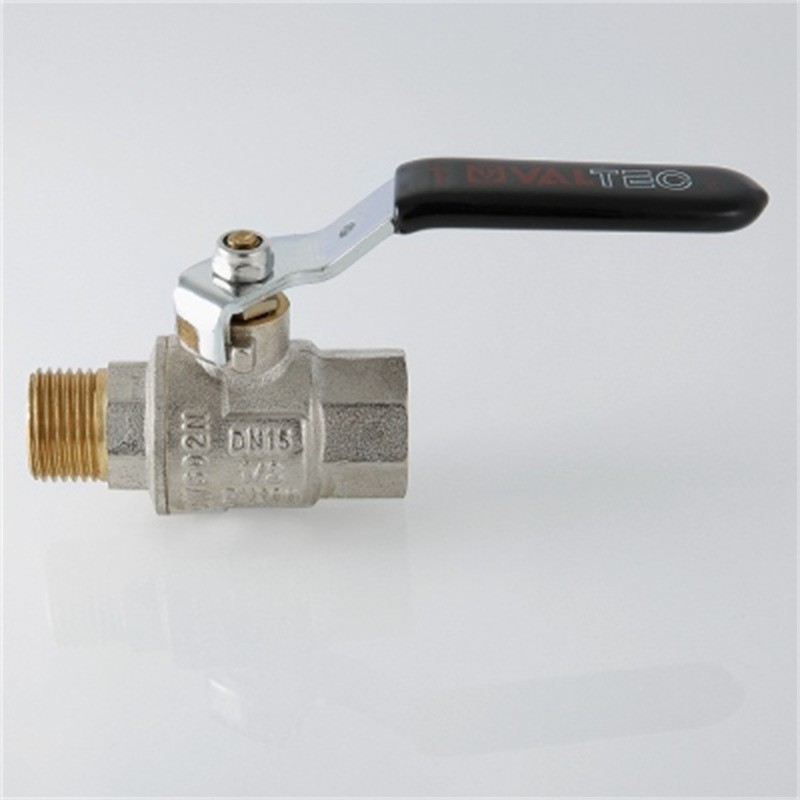

Кран шаровой PERFECT VT.315.N
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Усиленные краны серии Perfect рекомендуется использовать на стальных трубопроводах, испытывающих знакопеременные продольные и поперечные нагрузки, когда на арматуру возможна передача изгибающих моментов из-за несоосности трубопроводов или температурных деформаций трубопроводов.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...10,0 МПа (ду=15 мм, 20 мм) 0,0...8,0 МПа (ду=25 мм) 0,0...6,3 МПа (ду=32 мм) |
| Диаметр условного прохода | 15...32 мм |
| Присоединение крана | G½"...G1¼" Резьба внутренняя-наружная |
| Средний полный ресурс | 55 000 циклов |
| Средняя полная наработка на отказ | 25 000 циклов |
| Ремонтопригодность | Да |
| Класс по эффективному диаметру | Полнопроходной |
| Способ управления | Ручное |
| Угол поворота рукоятки между крайними положениями | 90° |
| Условия эксплуатации | −20...+60°С 0...80%RH |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, кг |
| VT.315.N.04 | 15 | 16,8 | G½" | 0,263 |
| VT.315.N.05 | 20 | 42,2 | G¾" | 0,468 |
| VT.315.N.06 | 25 | 68,6 | G1" | 0,786 |
| VT.315.N.07 | 32 | 118,5 | G1¼" | 1,147 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51269 | VT.315.N.04 | 15 | 1...2 недели | 891 руб. |
| G51270 | VT.315.N.05 | 20 | 1...2 недели | 1509 руб. |
| G51271 | VT.315.N.06 | 25 | 1...2 недели | 2463 руб. |
| G51272 | VT.315.N.07 | 32 | 1...2 недели | 3983 руб. |
| Габаритные размеры |
 |
| Ду, мм | G | A, мм | B, мм | C, мм |
| 15 | G½" | 90 | 69 | 45 |
| 20 | G¾" | 105 | 82 | 49 |
| 25 | G1" | 105 | 93 | 53 |
| 32 | G1¼" | 120 | 105 | 60 |
| Пример применения |
 |
Рабочая среда:
—
вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...10 МПа
Диаметр условного прохода:
—
15...32 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
G½...G1¼
Резьба:
—
внутренняя-наружная
Рукоятка:
—
стальная флажкового типа с ПХВ покрытием
