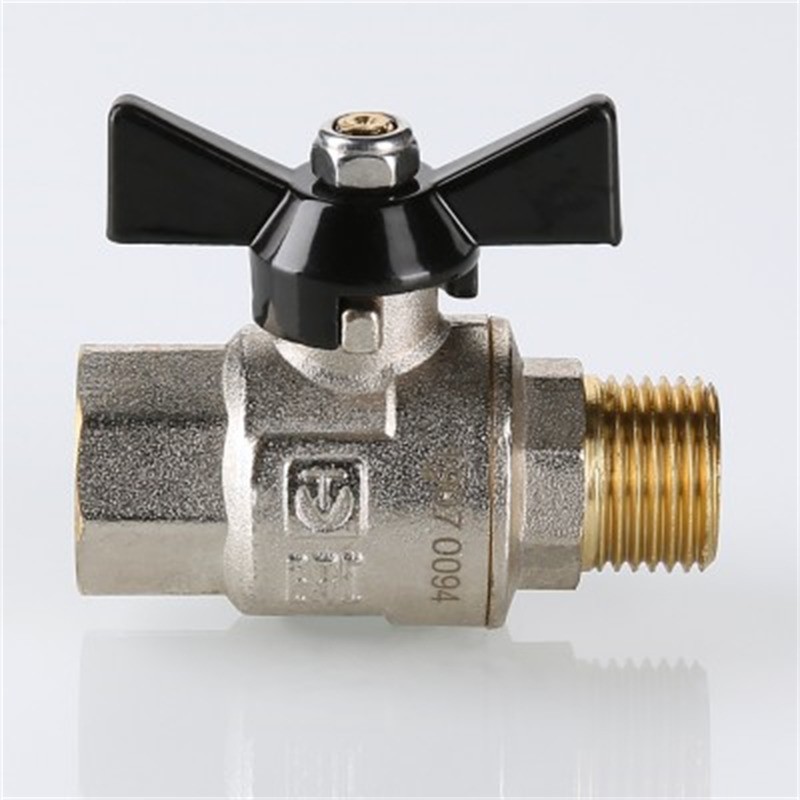

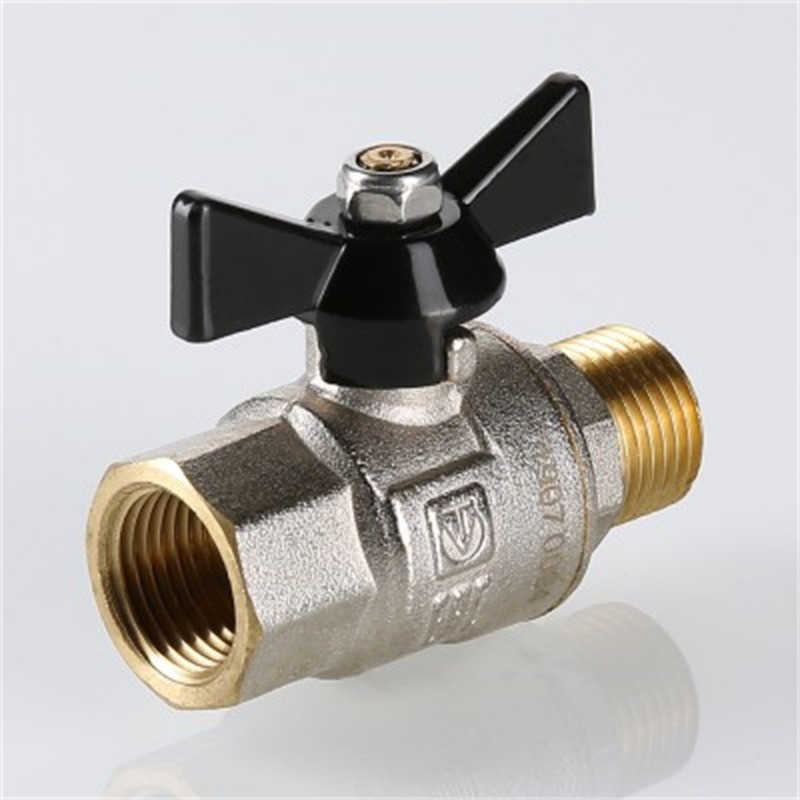

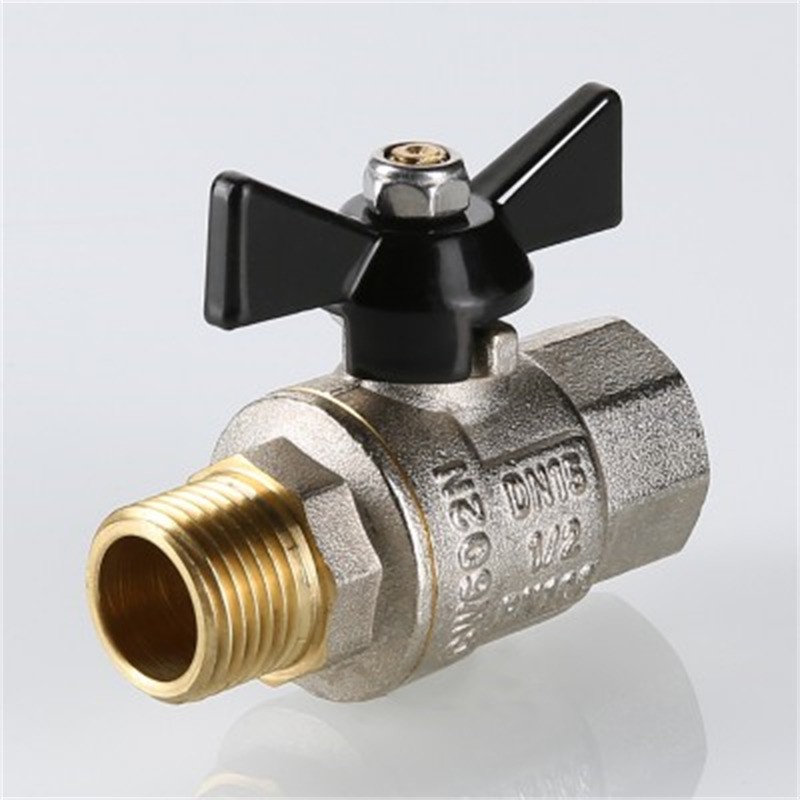

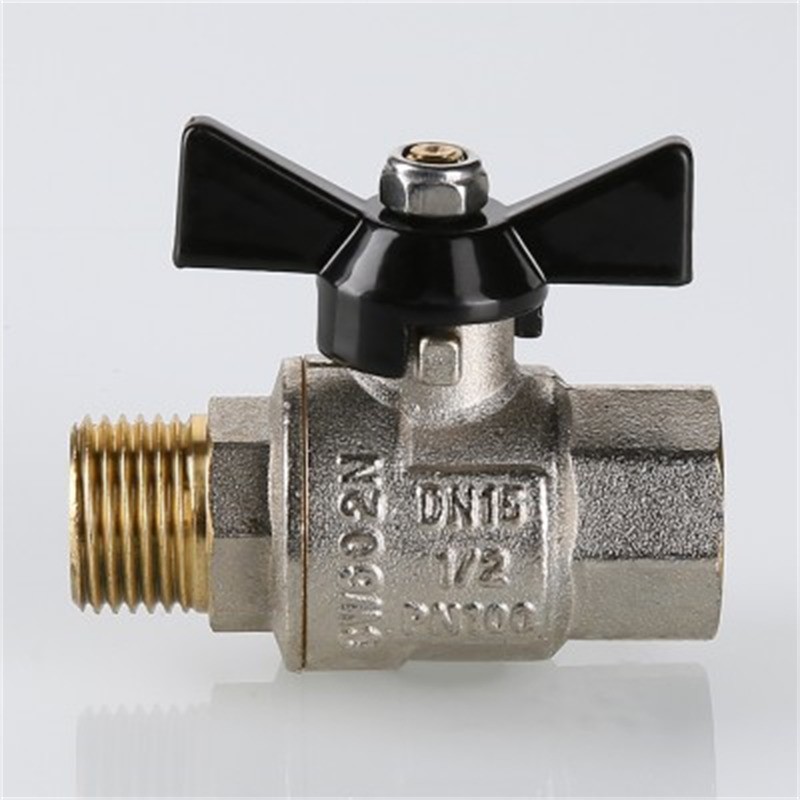

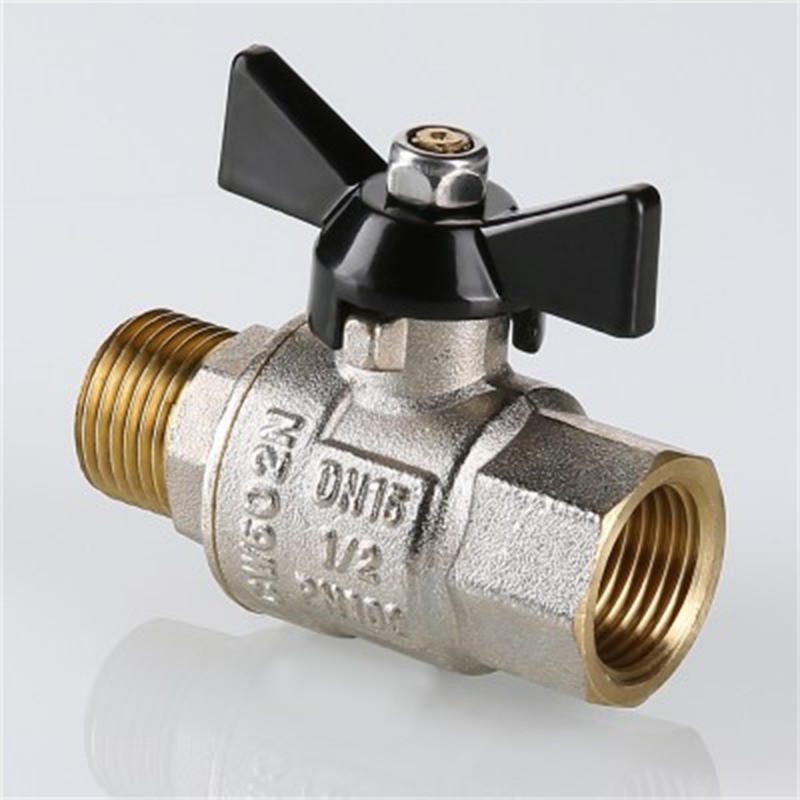

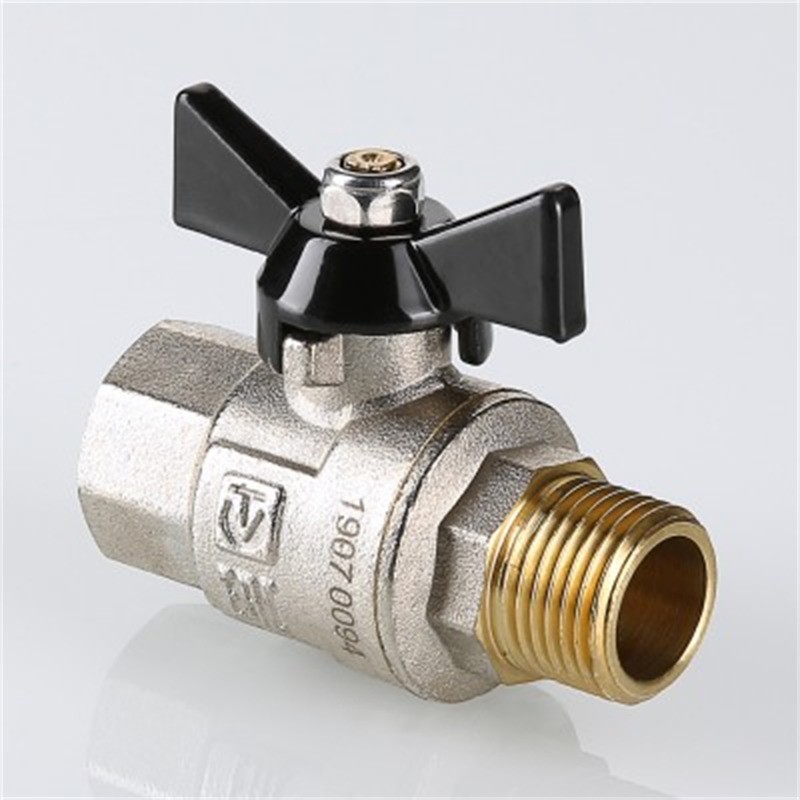

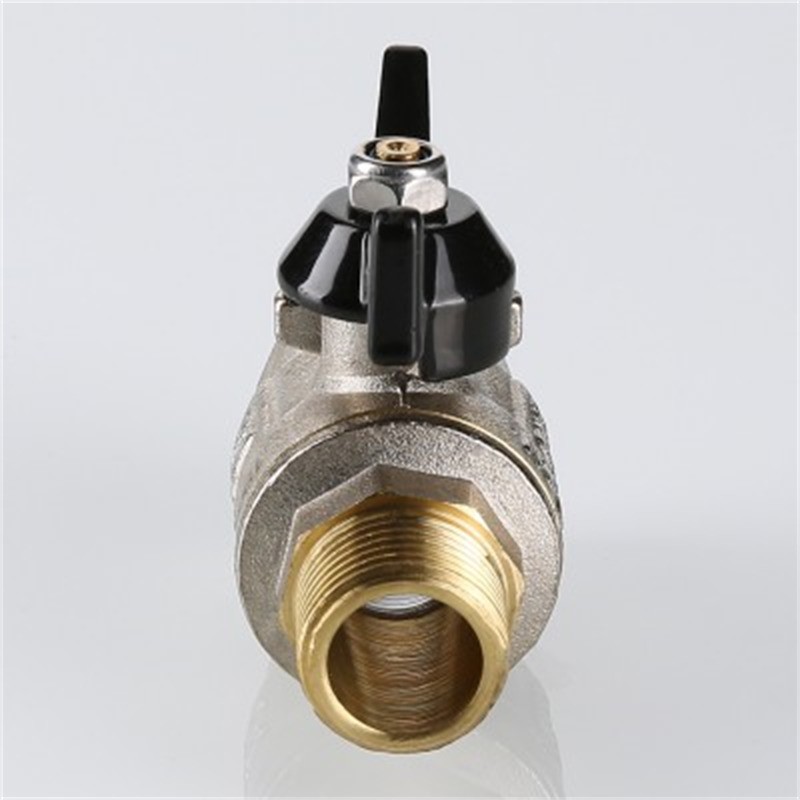

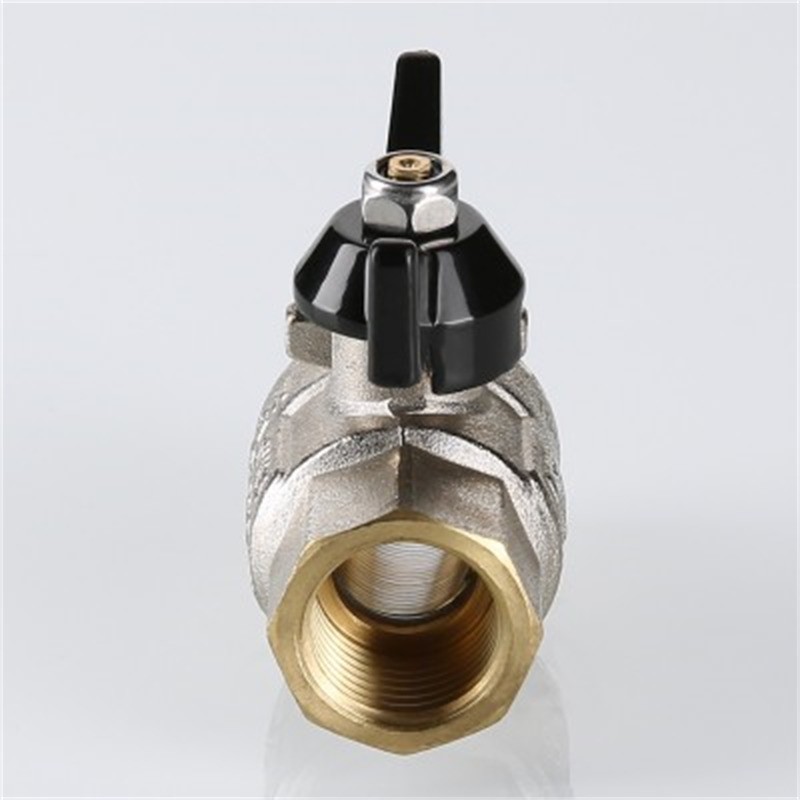

Кран шаровой PERFECT VT.318.N
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Усиленные краны серии Perfect рекомендуется использовать на стальных трубопроводах, испытывающих знакопеременные продольные и поперечные нагрузки, когда на арматуру возможна передача изгибающих моментов из-за несоосности трубопроводов или температурных деформаций трубопроводов.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...10,0 МПа (ду=15 мм, 20 мм) 0,0...8,0 МПа (ду=25 мм) |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | G½"...G1" Резьба внутренняя-наружная |
| Средний полный ресурс | 55 000 циклов |
| Средняя полная наработка на отказ | 25 000 циклов |
| Ремонтопригодность | Да |
| Класс по эффективному диаметру | Полнопроходной |
| Способ управления | Ручное |
| Угол поворота рукоятки между крайними положениями | 90° |
| Условия эксплуатации | −20...+60°С 0...80%RH |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, кг |
| VT.318.N.04 | 15 | 16,8 | G½" | 0,234 |
| VT.318.N.05 | 20 | 42,2 | G¾" | 0,458 |
| VT.318.N.06 | 25 | 68,6 | G1" | 0,740 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G67294 | VT.318.N.04 | 15 | 1...2 недели | 855 руб. |
| G67295 | VT.318.N.05 | 20 | 1...2 недели | 1488 руб. |
| G67296 | VT.318.N.06 | 25 | 1...2 недели | 2694 руб. |
| Габаритные размеры |
 |
| Ду, мм | G | B, мм | C, мм |
| 15 | G½" | 69 | 41 |
| 20 | G¾" | 82 | 45 |
| 25 | G1" | 93 | 49 |
Рабочая среда:
—
вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...10 МПа
Диаметр условного прохода:
—
15...25 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
G½...G1
Резьба:
—
внутренняя-наружная
Рукоятка:
—
бабочка
