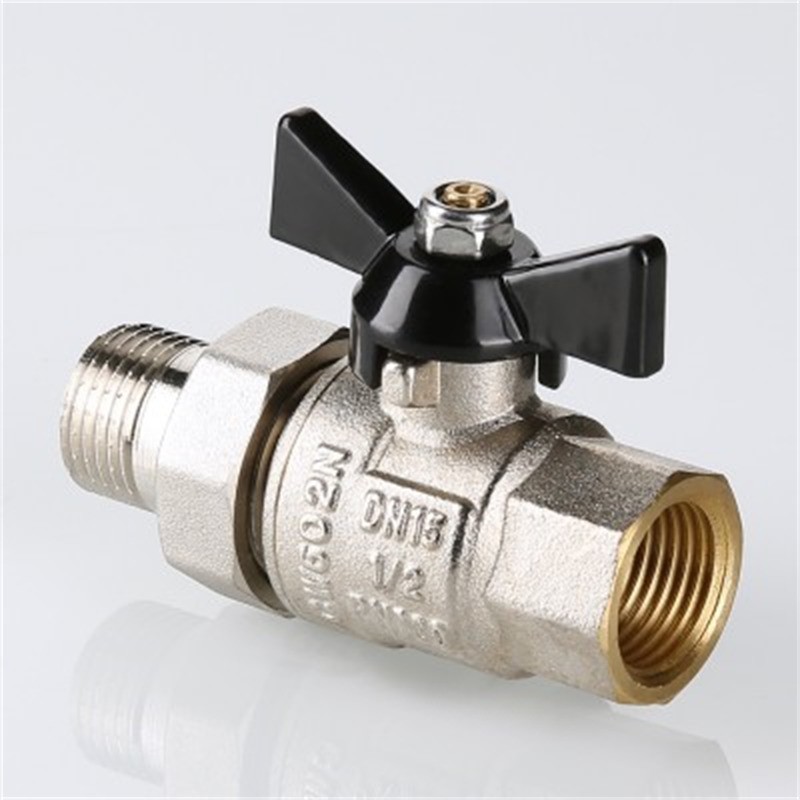

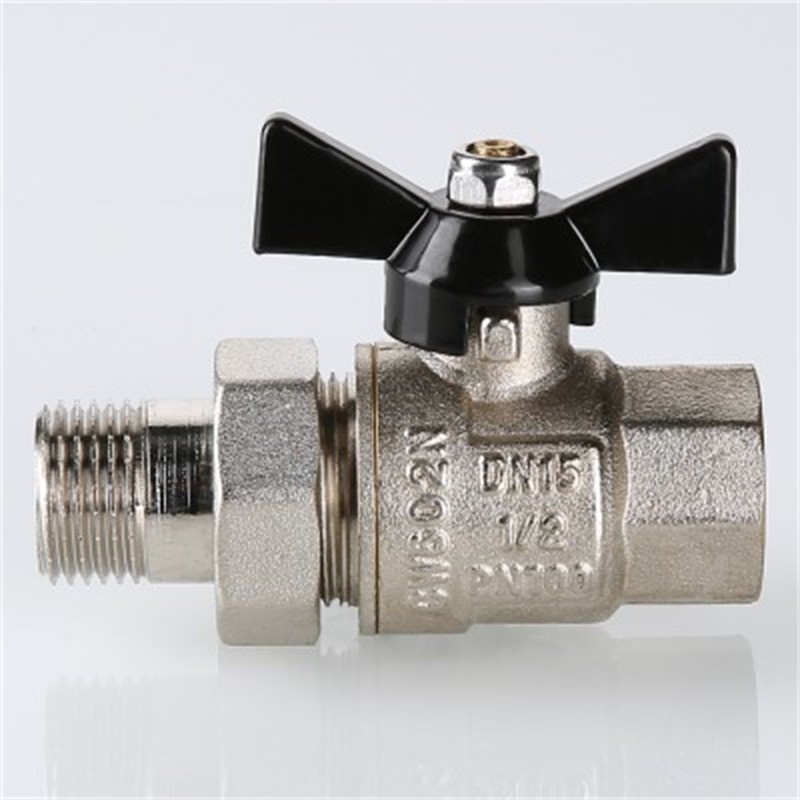

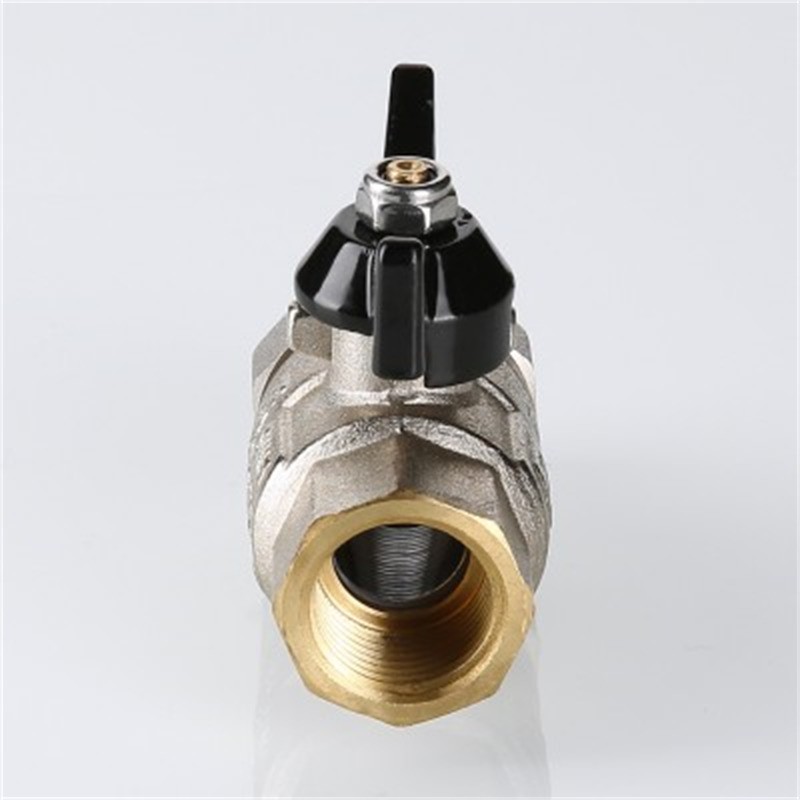

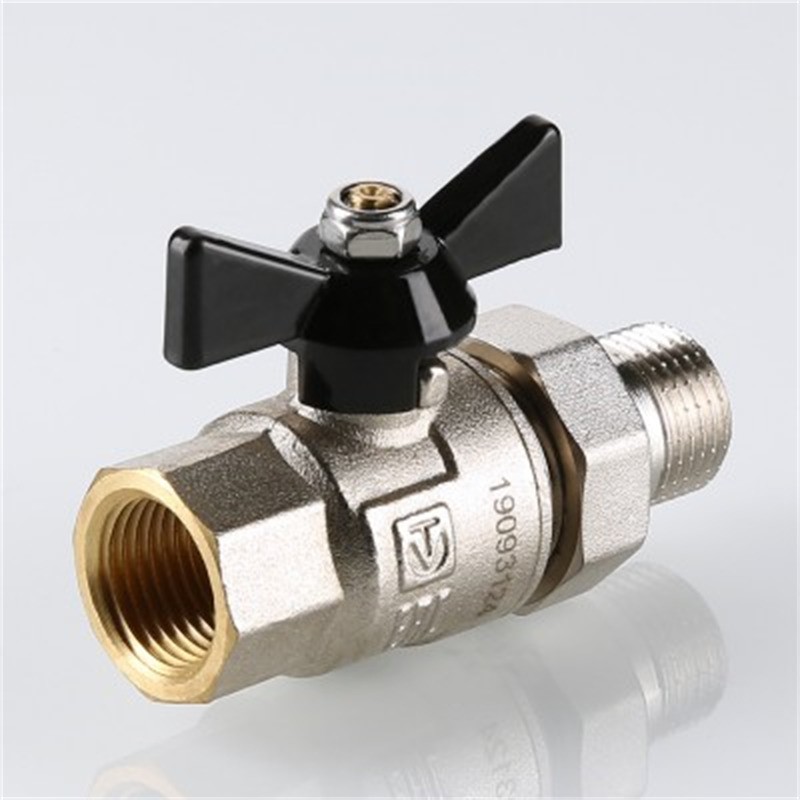

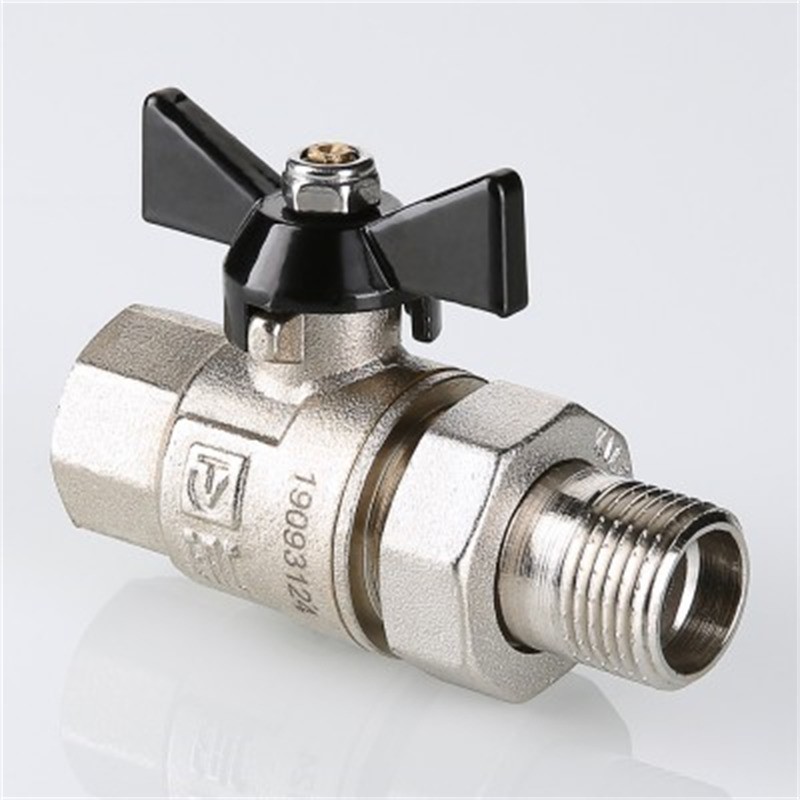

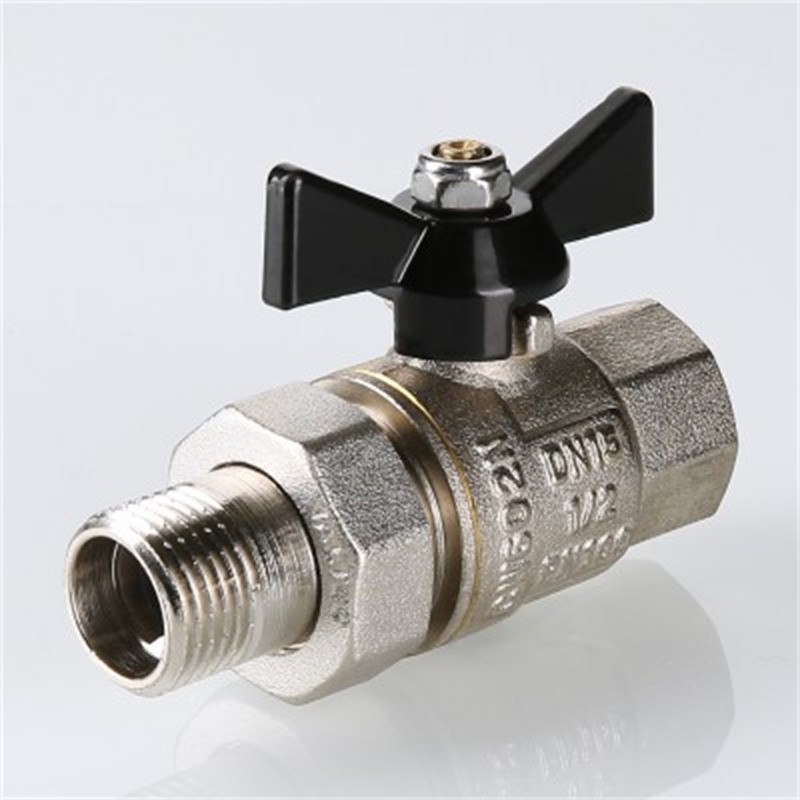

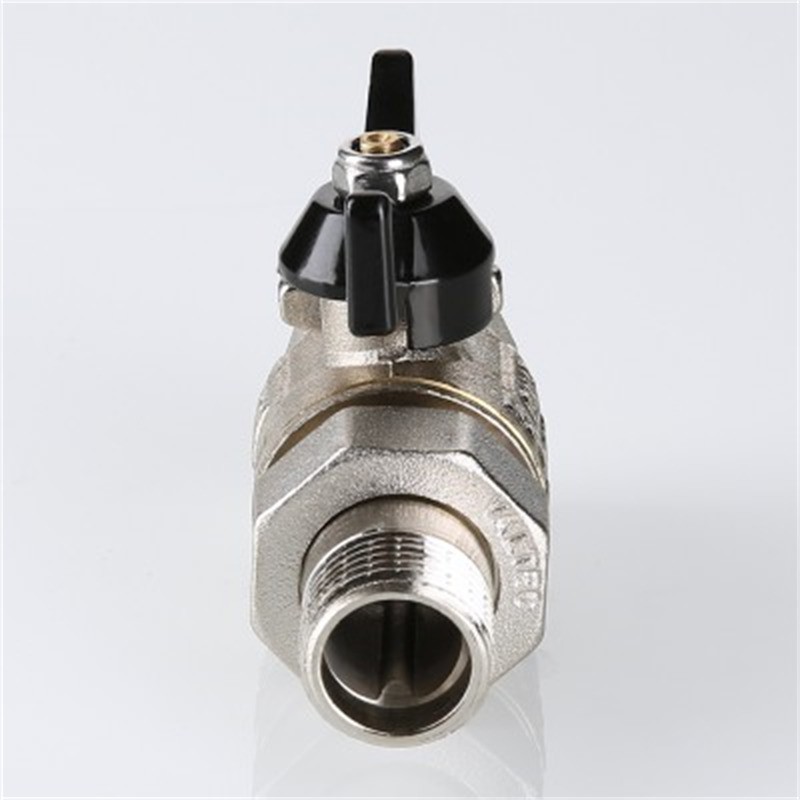

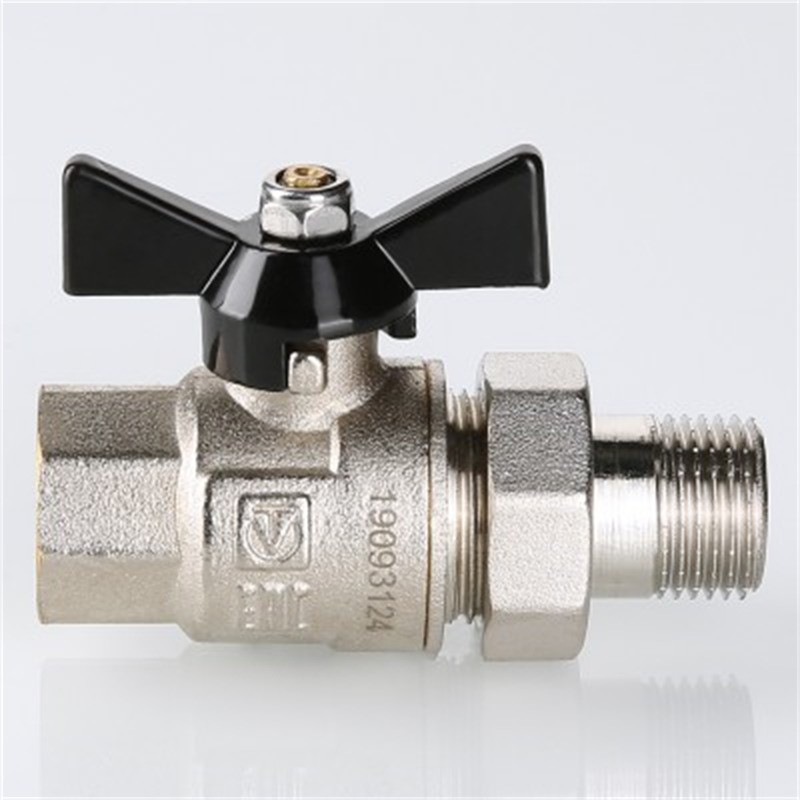

Кран шаровой с полусгоном PERFECT VT.327.N
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе и питьевого), горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Усиленные краны серии Perfect рекомендуется использовать на стальных трубопроводах, испытывающих знакопеременные продольные и поперечные нагрузки, когда на арматуру возможна передача изгибающих моментов из-за несоосности трубопроводов или температурных деформаций трубопроводов.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана |
| Материал | Корпуса: никелированная латунь Уплотнения: PTFE |
| Температура рабочей среды | −20...+120°С |
| Рабочее давление | 0,0...10,0 МПа (ду=15 мм, 20 мм) 0,0...8,0 МПа (ду=25 мм) |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | G½"...G1" Резьба внутренняя-наружная |
| Средний полный ресурс | 55 000 циклов |
| Средняя полная наработка на отказ | 25 000 циклов |
| Ремонтопригодность | Да |
| Класс по эффективному диаметру | Полнопроходной |
| Способ управления | Ручное |
| Угол поворота рукоятки между крайними положениями | 90° |
| Условия эксплуатации | −20...+60°С 0...80%RH |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, кг |
| VT.327.N.04 | 15 | 17,0 | G½" | 0,228 |
| VT.327.N.05 | 20 | 41,1 | G¾" | 0,418 |
| VT.327.N.06 | 25 | 65,6 | G1" | 0,870 |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51295 | VT.327.N.04 | 15 | 1...2 недели | 974 руб. |
| G51296 | VT.327.N.05 | 20 | 1...2 недели | 1841 руб. |
| G51297 | VT.327.N.06 | 25 | 1...2 недели | 3201 руб. |
| Габаритные размеры |
 |
| Ду, мм | G | А, мм | Б, мм | В, мм |
| 15 | G½" | 53 | 44 | 83 |
| 20 | G¾" | 53 | 48 | 95 |
| 25 | G1" | 68 | 57 | 114 |
Рабочая среда:
—
вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды:
—
−20...+120°С
Рабочее давление:
—
0,0...10 МПа
Диаметр условного прохода:
—
15...25 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
G½...G1
Резьба:
—
внутренняя-наружная
Рукоятка:
—
бабочка
Полусгон:
—
позволяет монтировать и демонтировать кран без демонтажа трубопровода
