Электропривод с самовозвратом для кранов AR524SR

Новинка
Артикул: A8647

Электропривод для кранов AR524SR-2, AR524SR-2S, AR524SR-2M и AR524SR-3

Цену, наличие на складе и сроки поставки можно узнать у менеджера

  • Светодиодный индикатор состояния привода (для модификации с питанием ~220 В)
  • Cамовозврат в положение «закрыто» при отключении питания

Характеристики

Время открытия/закрытия:
8...10 с
Угол поворота:
90° (вращение в обоих направлениях)
Крутящий момент:
4 Н·м
Схема подключения:
2-проводная c выключением одного контакта
Присоединение привода к крану:

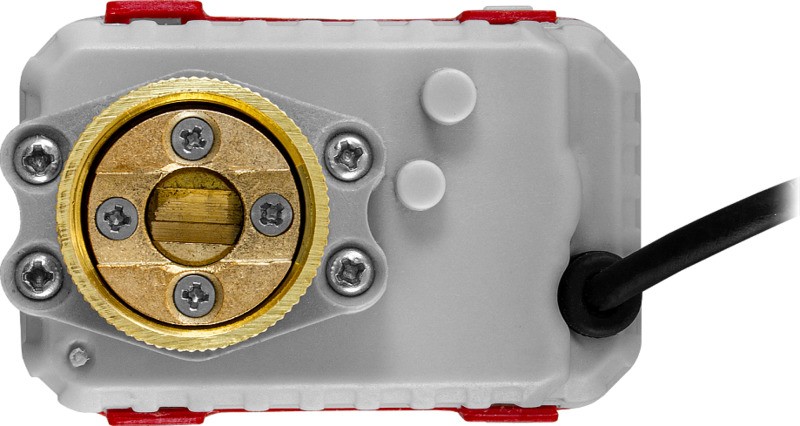

М24×1,5

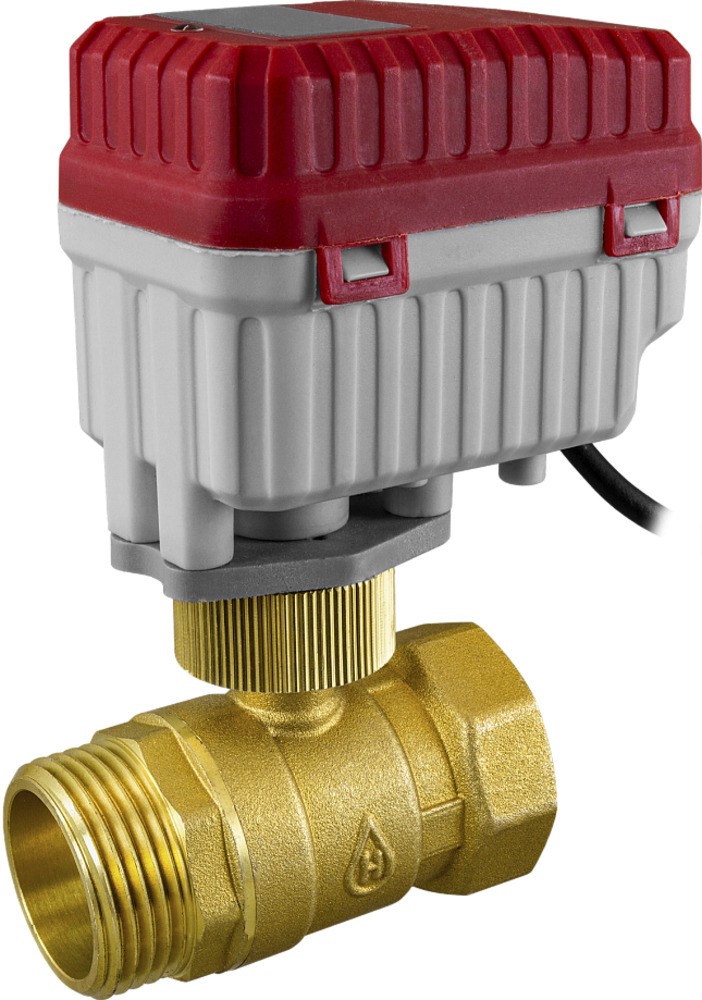

Электропривод AR524SR устанавливается на шаровые краны AR524SR-2, AR524SR-2S, AR524SR-2M и AR524SR-3 с целью управления потоком рабочей среды в трубопроводе

Особенности

  • Для установки на краны:

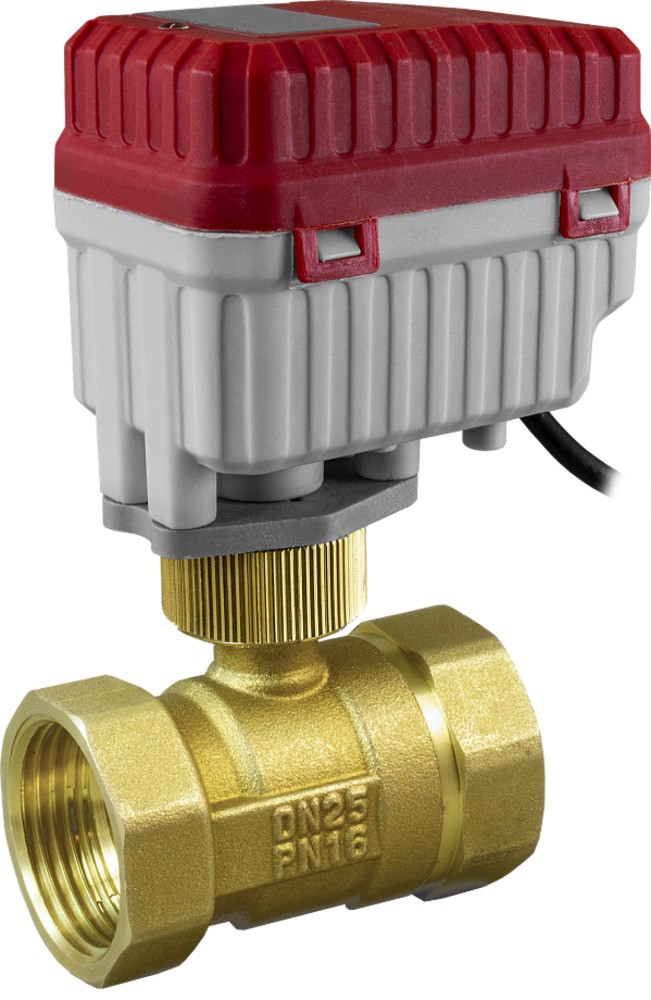

  1. AR524SR-2, AR524SR-2M – двухходовые из латуни;

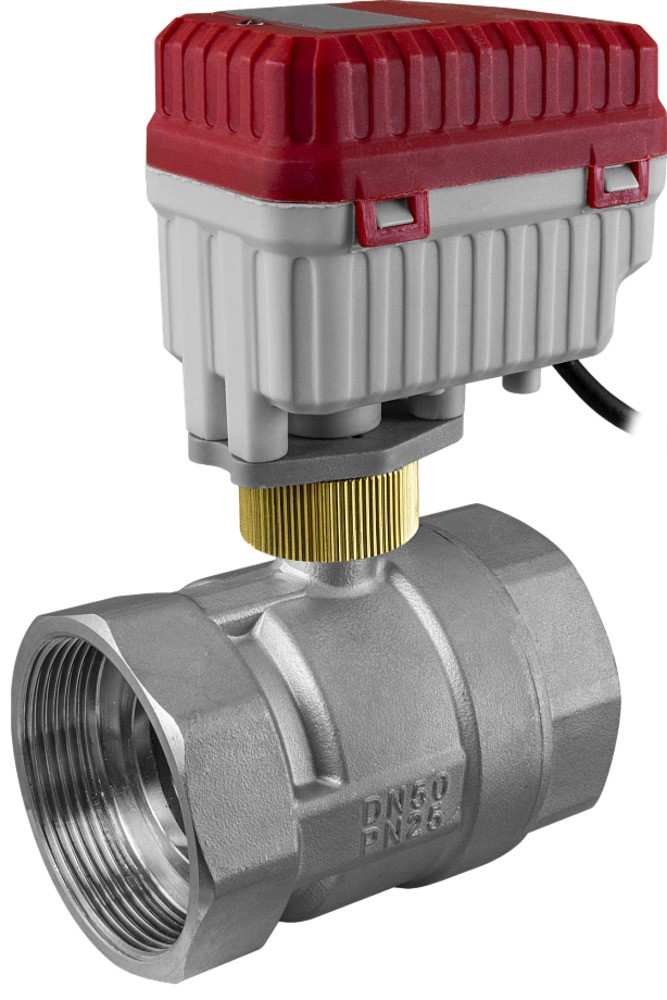

  2. AR524SR-2S – двухходовые из нерж. стали;

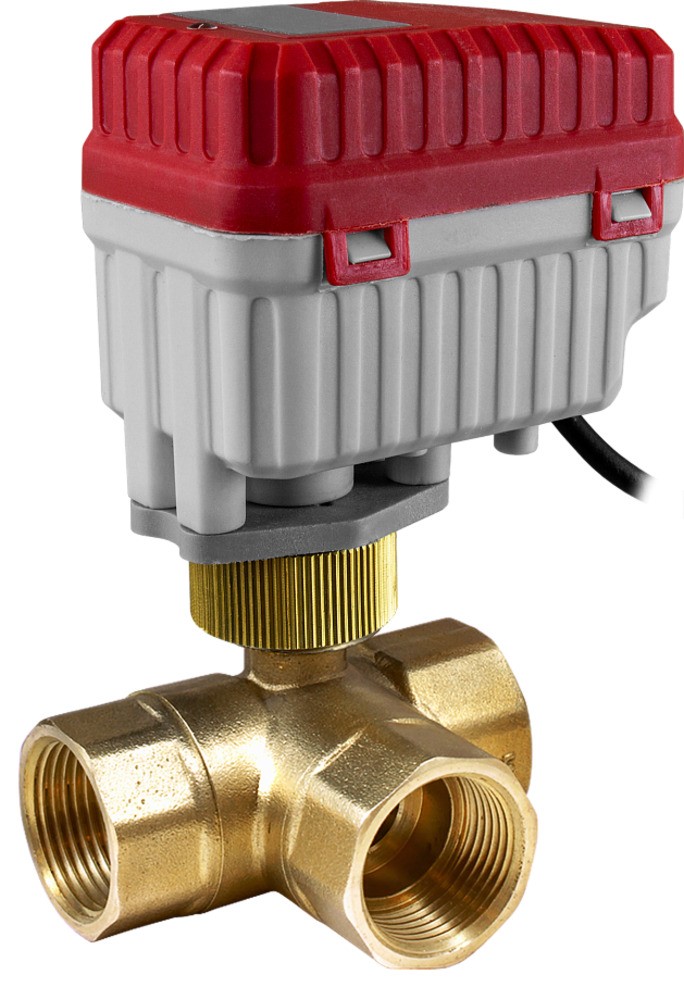

  3. AR524SR-3 – трехходовые из латуни.
  • Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
    Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
  • Светодиодный индикатор состояния привода на крышке корпуса
  • Пыле- и влагозащищенный корпус IP66 (защита от мощных водяных струй)
  • Простота монтажа
  • Долгий срок службы

Технические характеристики

Параметр Значение
Время открытия/закрытия 8...10 c
Угол поворота 90° (вращение в обоих направлениях)
Крутящий момент 4 Н∙м
Степень пылевлагозащиты IP66
Питание ~220 В =12...24 В
=12 В =24 В
Ток, мощность 25 мА, 2 ВA 400 мА, 4,8 Вт 170 мА, 4 Вт
Пусковой ток зарядки конденсатора 40 мА
Ток покоя - 5 мА
Схема подключения 2-проводная с выключением одного контакта
Присоединение привода к крану М24×1,5
Длина кабеля 650 мм
Габаритные размеры 80×73×49 мм
Вес 265 г



Габаритные размеры
Время открытия/закрытия:
8...10 с
Угол поворота:
90° (вращение в обоих направлениях)
Крутящий момент:
4 Н·м
Схема подключения:
2-проводная c выключением одного контакта
Присоединение привода к крану:
М24×1,5
Длина кабеля для подключения:
650 мм
Степень пылевлагозащиты:
IP66
Питание:
~220 В или =12...24 В
