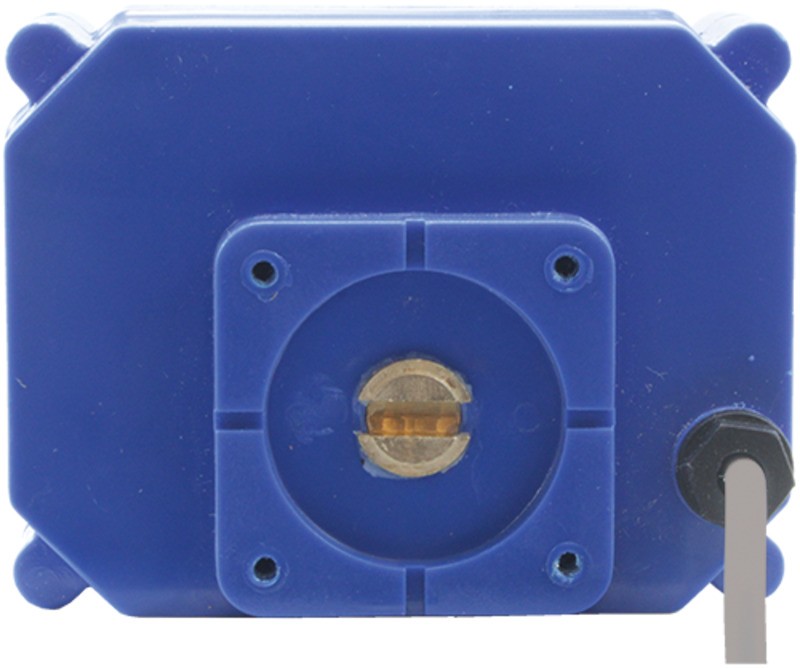

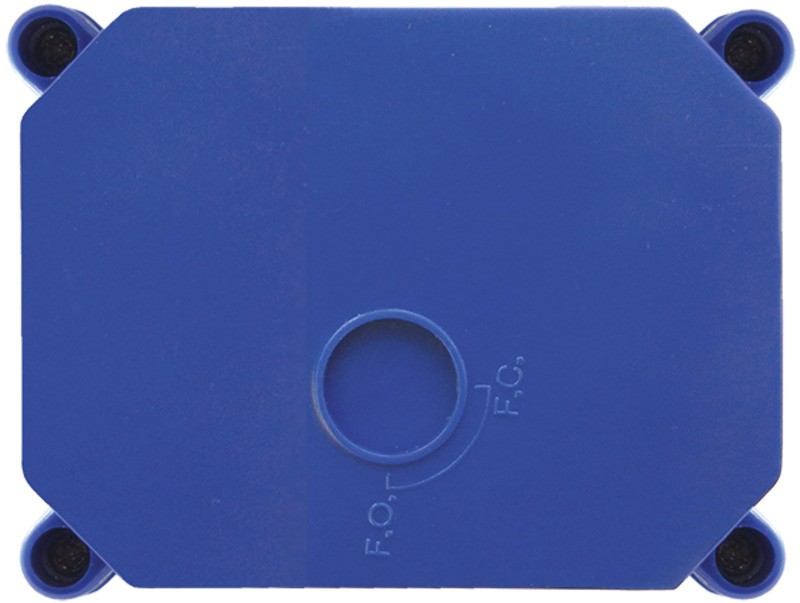

Электропривод для кранов AR350D

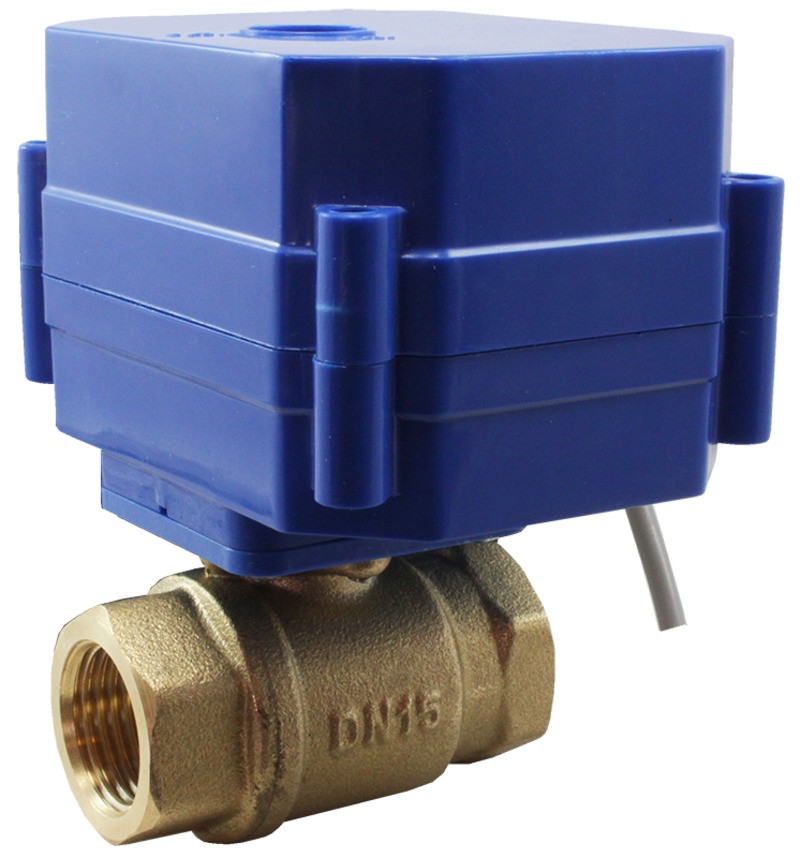

Электропривод AR350D устанавливается на шаровые краны AR350-2 и AR350-3 с целью управления потоком рабочей среды в трубопроводе
Особенности
- Ступенчатое регулирование потока рабочей среды
- Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения

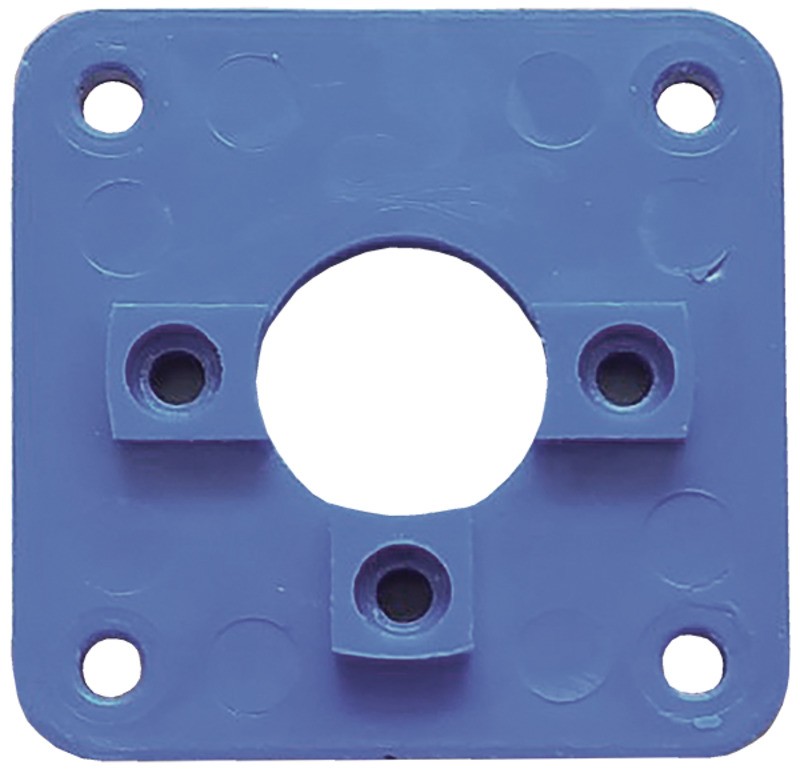

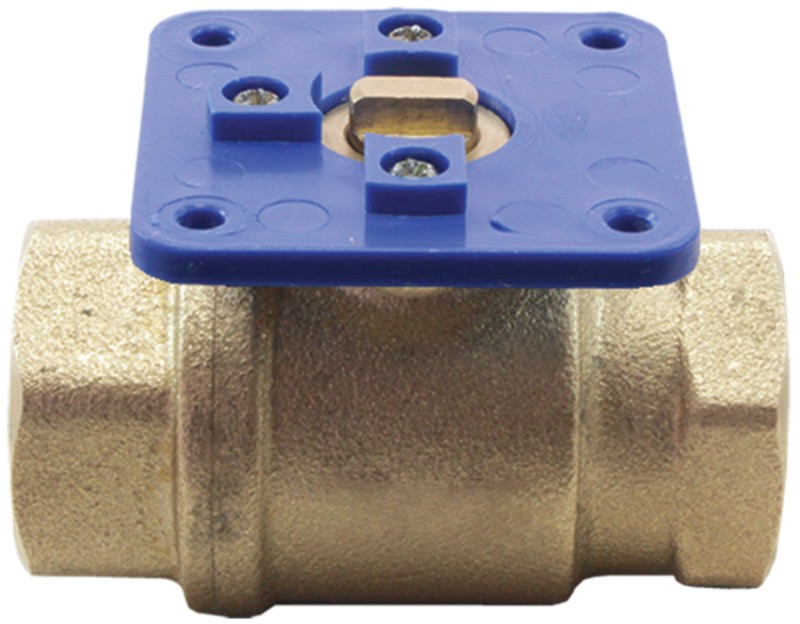

Обратите внимание: привод поставляется без монтажной площадки. Монтажная площадка входит в комплект поставки крана в сборе с электроприводом (AR350-2, AR350-3).
Технические характеристики
| Параметр | Значение | ||
| Время полного поворота | ≤ 8 с | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 6 Н·м | ||
| Степень защиты | IP65 | ||
| Питание | =9...24 В | ||
| Ток | 100 мА при 9 В, 40 мА при 24 В | ||
| Мощность | 5 Вт | ||
| Схема подключения | 4-проводная | ||
| Длина кабеля | 350 мм | ||
| Вес | 270 г | ||
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2022 | 0.94 Мб |  |
Время открытия/закрытия:
—
Угол поворота:
—
90° (вращение в обоих направлениях)
Крутящий момент:
—
6 Н·м
Питание, ток, мощность:
—
Схема подключения:
—
4-проводная

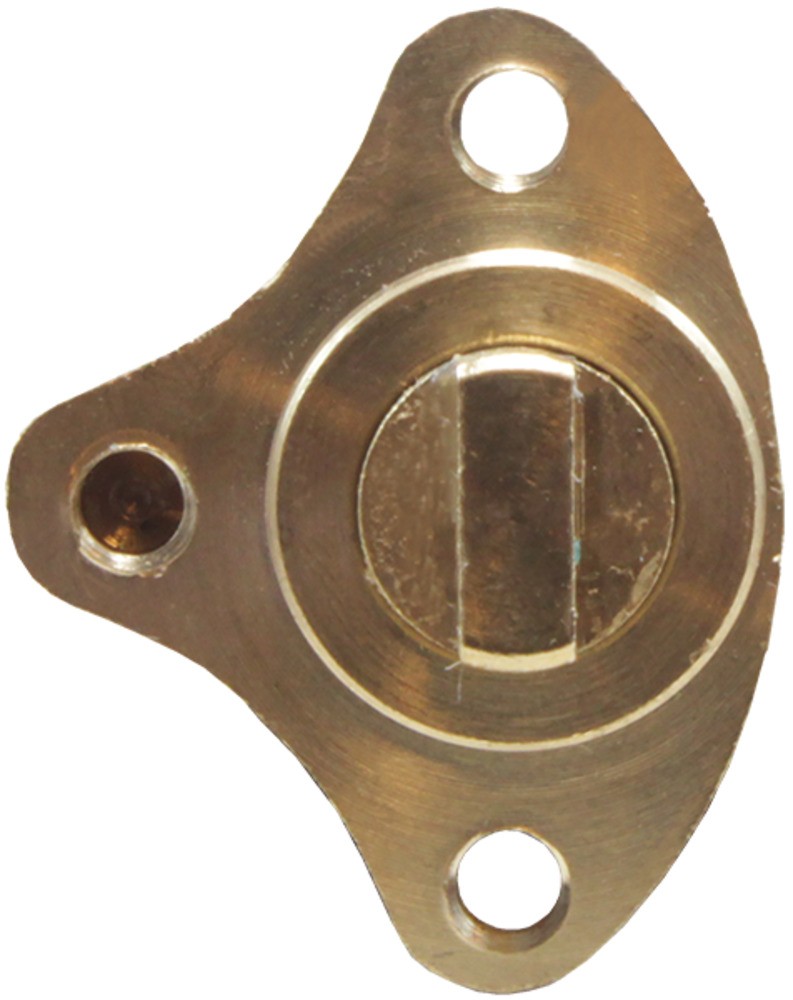

Присоединение привода к крану:
—
Длина кабеля для подключения:
—
350 мм
Степень пылевлагозащиты:
—
Время полного поворота:
—
≤ 8 с
Питание:
—
=9...24 В
Степень защиты:
—
IP65
Диапазон цикла включения/отключения подачи рабочей среды:
—
Управление:
—
Диаметр штока:
—
Номинальный крутящий момент:
—
Количество фаз:
—
Мощность:
—
Ток:
—
Ручной дублер:
—
