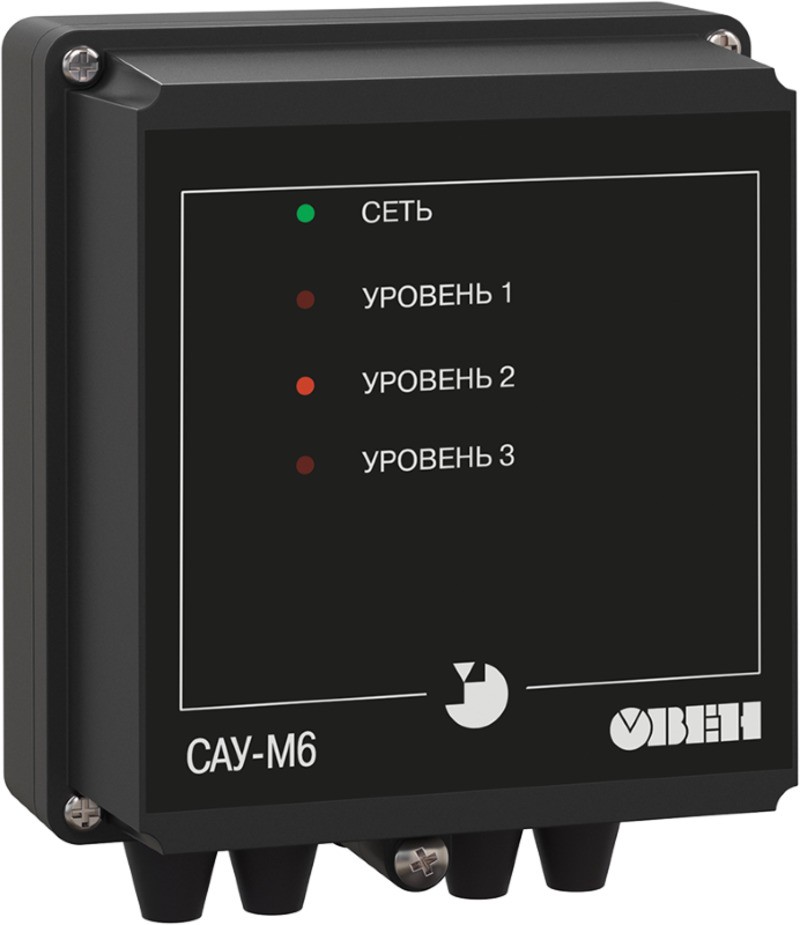

3-уровневый сигнализатор жидкости ОВЕН САУ-М6
3-уровневый сигнализатор жидкости САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости, при условии, что используемая рабочая жидкость обладает электропроводностью
Особенности
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Подключение различных датчиков уровня – кондуктометрических, поплавковых
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
Технические характеристики
| Параметр | Значение |
| Максимальное количество контролируемых уровней | 3 |
| Количество подключаемых датчиков | 1 четырехэлектродный |
| Тип датчиков | Кондуктометрические или поплавковые |
| Количество встроенных выходных реле | 3 |
| Максимально допустимый ток, коммутируемый контактами встроенного реле | ~4 А, 220 В 50 Гц (cos φ ≥ 0,4) |
| Напряжение на электродах датчика уровня | ≤ 10 В частотой 50 Гц |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | ≤ 500 кОм |
| Номинальное напряжение питания прибора | ~220 В, 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения | −15...+10% |
| Потребляемая мощность | ≤ 6 ВА |
| Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 35°С) | +1...+50°С 86...106,7 кПа 30...80% |
| Степень защиты корпуса | IP44 |
| Тип корпуса | Настенный Н |

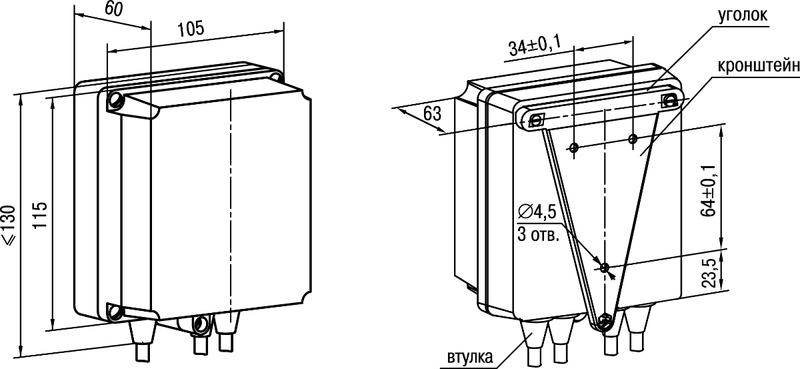

| Габаритные размеры | 130×105×60 мм |
| Габаритные размеры |
 |
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения САУ-М6 | 0.33 Мб |  |
| Функциональная схема САУ-М6 | 0.3 Мб | |
| Документ | Дата изменения | Размер | Файл |
| Сертификат для ОВЕН САУ | 30.09.2011 | 0.38 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.33 Мб | |
| Руководство по эксплуатации | 27.04.2013 | 1.54 Мб | |
| Пример временной диаграммы работы реле САУ-М6 | 06.05.2013 | 0.1 Мб | |
| Габаритные размеры САУ-М6 | 06.05.2013 | 0.1 Мб | |
Максимальное количество контролируемых уровней:
—
3
Монтаж:
—
настенный
Реле:
—
3 реле ~4 А, 220 В
Защита:
—
IP44
Типы датчиков:
—
кондуктометрические или поплавковые
Количество датчиков:
—
1 четырехэлектродный
