Контроллер для управления группой насосов с чередованием ОВЕН САУ-У
Хит
Контроллер для управления группой насосов с чередованием ОВЕН САУ-У предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы 12 алгоритмов работ, существующих аналогичных приборов ОВЕН, а именно: САУ-М6, САУ-М7Е.

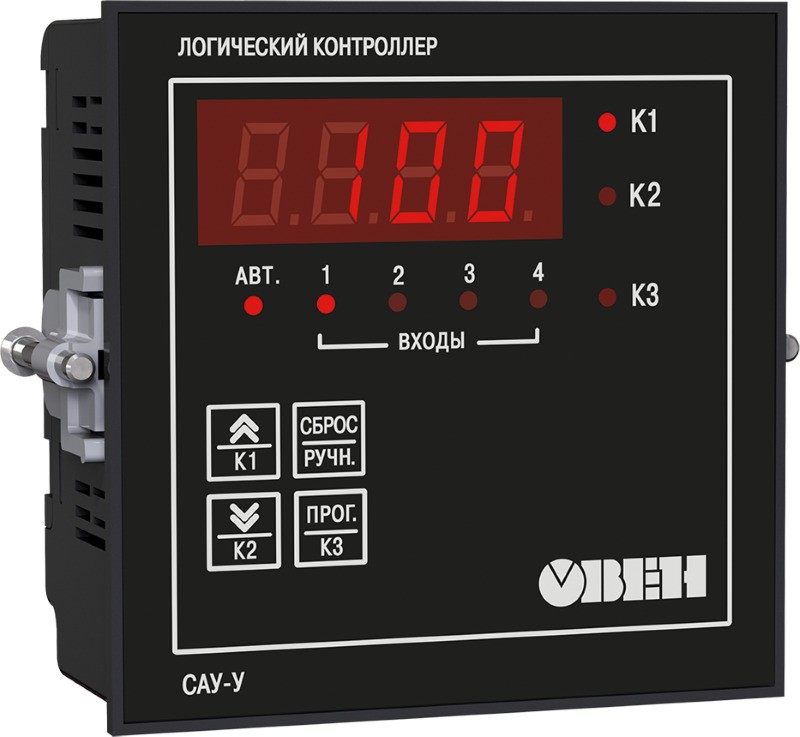

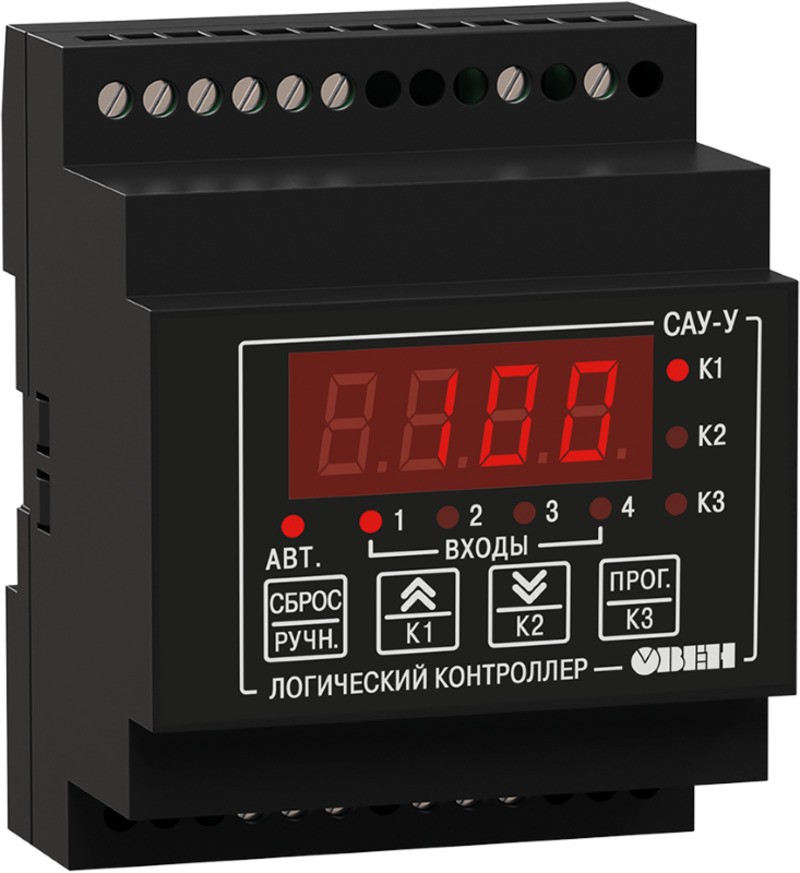

Прибор выпускается в настенном, DIN-реечном и щитовом исполнениях.
Особенности
- Простая настройка прибора с лицевой панели
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: ~220 В или =24 В
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Технические характеристики
| Параметр | Значение |
| Максимальное количество контролируемых уровней | 4 |
| Типы датчиков | Кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом |
| Количество подключаемых датчиков | 1 (пятиэлектродный кондуктометрический) или 4 (активные или емкостные) |
| Диапазон переменного напряжения питания: - напряжение - частота | ~90...264 В (номинальные значения напряжения 110, 220, или 240 В) 47...63 Гц (номинальные значения 50 и 60 Гц) |
| Диапазон постоянного напряжения питания | =20...34 В (номинальное значение 24 В) |
| Максимальная потребляемая мощность | ≤ 6 ВА |
| Степень защиты корпуса: - тип Н - тип Д - тип Щ1 | IP44 IP20 IP54 со стороны лицевой панели |
| Средний срок службы | 8 лет |
| Монтаж | настенный, на DIN-рейку (стандарт 4S), в щит |
| Габаритные размеры прибора: - настенный Н - DIN-реечный Д - щитовой Щ1 | 130×105×60 мм 96×72×58 мм 99×96×47 мм |
| Вес | ≤ 0,7 кг |
Все модификации
| Артикул | Модель | Корпус  | Срок поставки | Стоимость |
|---|---|---|---|---|
| F90089 | ОВЕН САУ-У-Н | Н | Со склада | 10710 руб. |
| F90090 | ОВЕН САУ-У-Щ11 | Щ11 | 1...2 недели | 10710 руб. |
| F90091 | ОВЕН САУ-У-Д | Д | Со склада | 10710 руб. |
Характеристики входов
| Параметр | Значение |
| Сопротивление контролируемой жидкости | ≤ 450 кОм |
| Напряжение питания кондуктометрических датчиков уровня от внутреннего источника питания: - напряжение - частота | 5 ± 0,5 В 25 ± 1 Гц |
| Ток, протекающий через кондуктометрический датчик | ≤ 1 мА |
| Напряжение встроенного источника питания датчиков | 24 ± 1,2 В |
| Максимальный ток нагрузки источника питания датчиков | ≤ 50 мА |
Характеристики выходных элементов
| Параметр | Значение |
| Ток, коммутируемый контактами реле при напряжении не более 220 В (50 Гц) и сosφ > 0,4 | ≤ 3 А |
| Ток, коммутируемый контактами реле при напряжении не более 24 В | ≤ 1 А |
| Габаритные размеры | ||

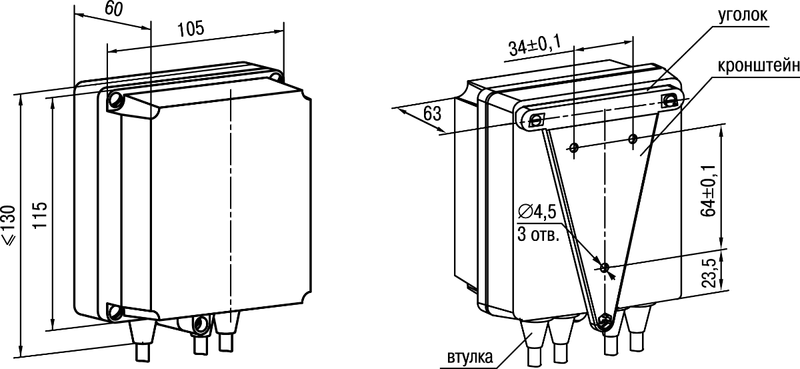

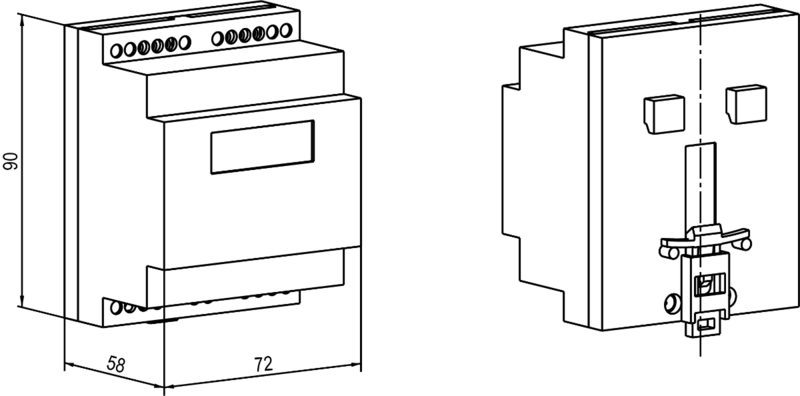

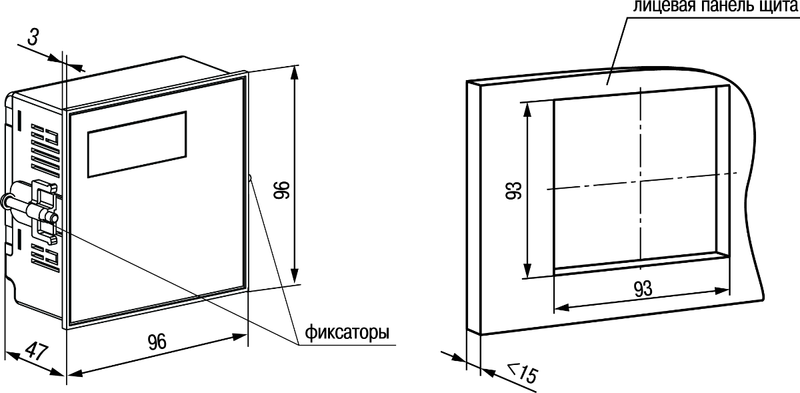

| Настенный Н | DIN-реечный Д | Щитовой Щ1 |
 |  |  |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат для ОВЕН САУ | 30.09.2011 | 0.38 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 2.28 Мб |  |
Максимальное количество контролируемых уровней:
—
4
Монтаж:
—
настенный, на DIN-рейку (стандарт 4S), в щит
Реле:
—
3 реле ~3 А, 220 В
Защита:
—
IP44 (настенный), IP20 (на DIN-рейку), IP54 (в щит, со стороны лицевой панели)
Типы датчиков:
—
кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом
Количество датчиков:
—
1 (пятиэлектродный или трехэлектродный кондуктометрический) или 4 (активные или емкостные)
