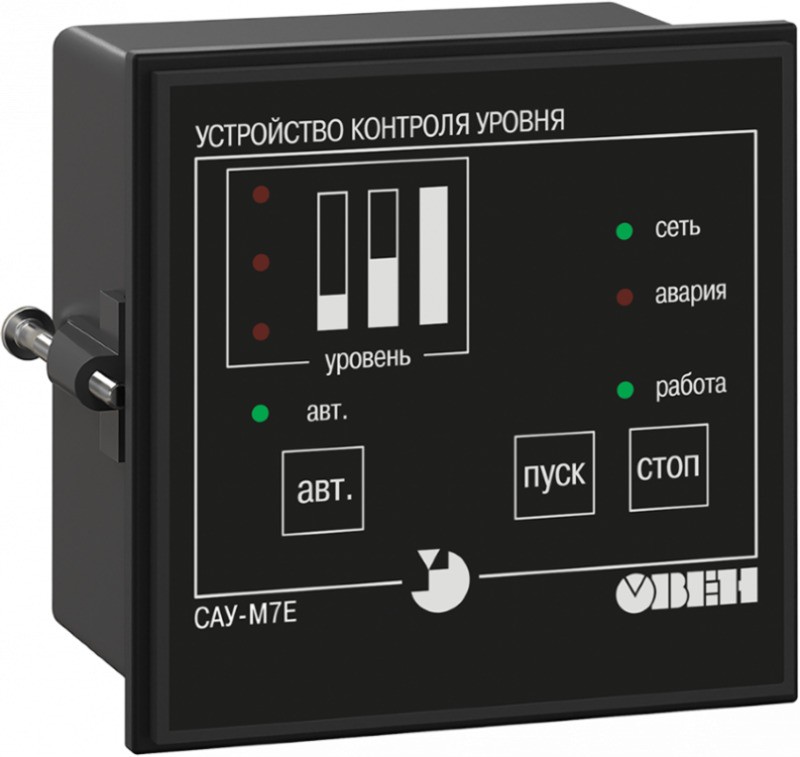

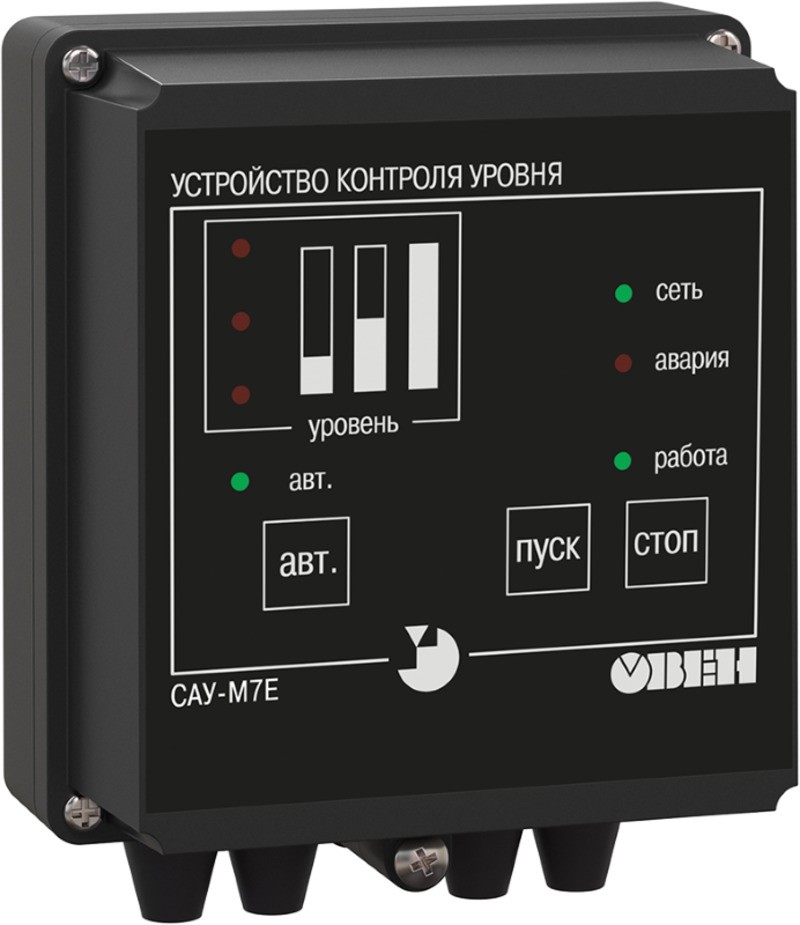

Регулятор уровня жидкости или сыпучих сред ОВЕН САУ-М7Е
Рекомендуем
Регулятор уровня жидкости или сыпучих сред ОВЕН САУ-М7Е обеспечивает контроль уровня жидких и сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т. п.
Особенности
- Контроль уровня жидких или сыпучих материалов по трем датчикам
- Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
- Работа в режиме заполнения или опорожнения резервуара
- Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
- Сигнализация об аварийном переполнении или осушении резервуара
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Технические характеристики
| Параметр | Значение |
| Максимальное количество контролируемых уровней | 3 |
| Типы датчиков | Кондуктометрические Активные с выходными ключами n-p-n-типа Механические контактные устройства |
| Количество подключаемых датчиков | 1 (четырехэлектродный кондуктометрический) или 3 (активные или емкостные) |
| Источник питания активных датчиков: - напряжение источника питания - максимальный ток нагрузки |
12 ± 1,2 В |
| Количество встроенных выходных реле | 2 |
| Мах. допустимый ток нагрузки, коммутируемый контактами встроенного реле | ~8 А, 220 В 50 Гц (cosφ>0,4) |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | ≤ 500 кОм |
| Номинальное напряжение питания прибора | ~220 В, 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения | −15...+10% |
| Потребляемая мощность | ≤ 6 ВА |
| Габаритные размеры и степень защиты корпуса: - настенный Н - щитовой Щ1 |
130×105×60 мм, IP44 |
| Условия эксплуатации: - температура окружающего воздуха - атмосферное давление - относительная влажность воздуха |
+5...+50°С |
Все модификации
| Артикул | Модель | Корпус  | Срок поставки | Стоимость |
|---|---|---|---|---|
| N52999 | САУ-М7E-Н | Н | Со склада | 8262 руб. |
| N53000 | САУ-М7E-Щ1 | Щ1 | Со склада | 8262 руб. |
| Габаритные размеры |

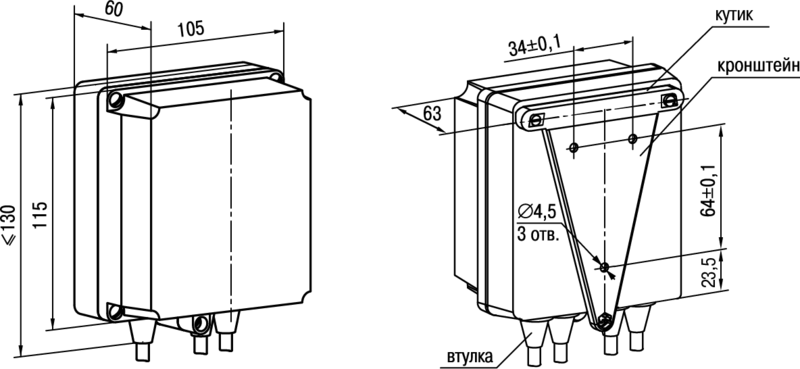

 Настенный Н |

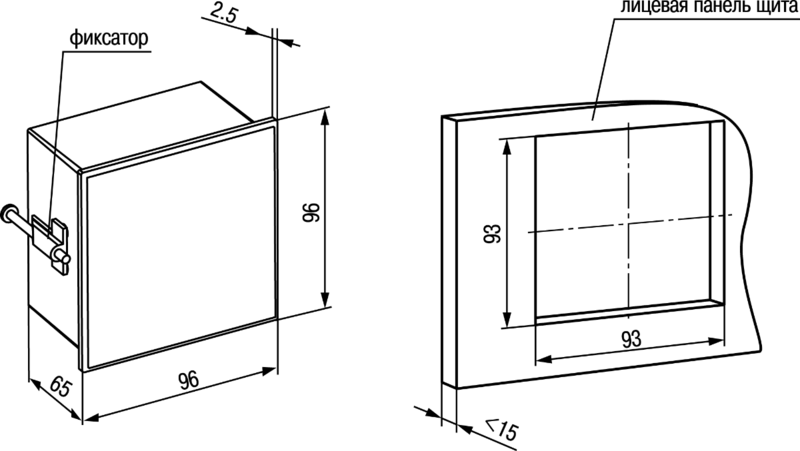

 Щитовой Щ1 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия САУ-М7Е | 17.06.2011 | 0.36 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.35 Мб |  |
Максимальное количество контролируемых уровней:
—
3
Монтаж:
—
настенный или в щит
Реле:
—
2 реле ~8 А, 220 В
Защита:
—
IP44 (настенный) или IP54 (в щит, со стороны лицевой панели)
Типы датчиков:
—
кондуктометрические, поплавковые, активные с выходными ключами n–p–n-типа, механические контактные устройства
Количество датчиков:
—
1 (четырехэлектродный кондуктометрический) или 3 (активные или емкостные)
