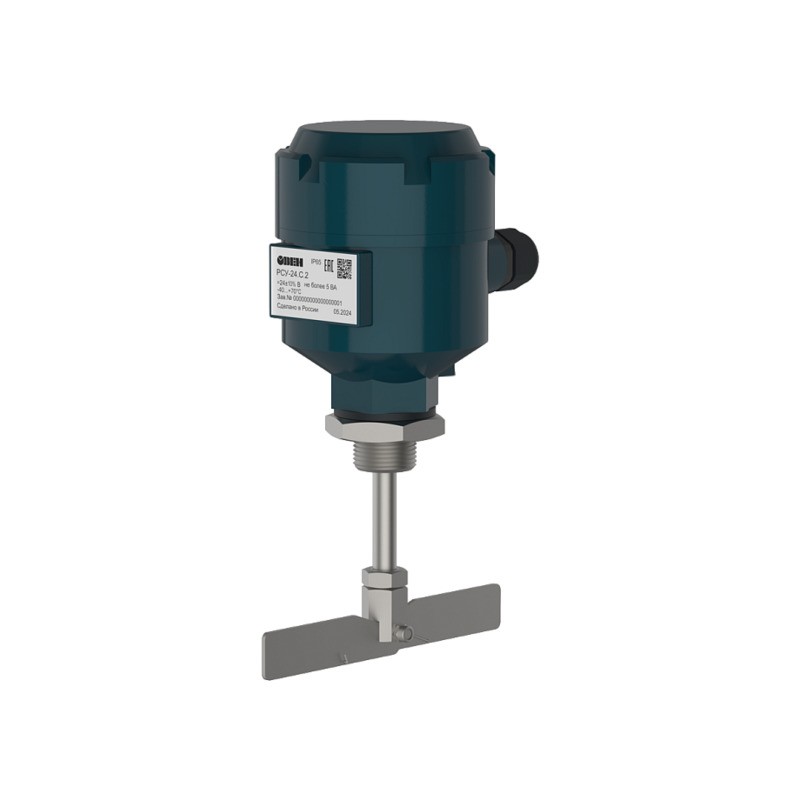

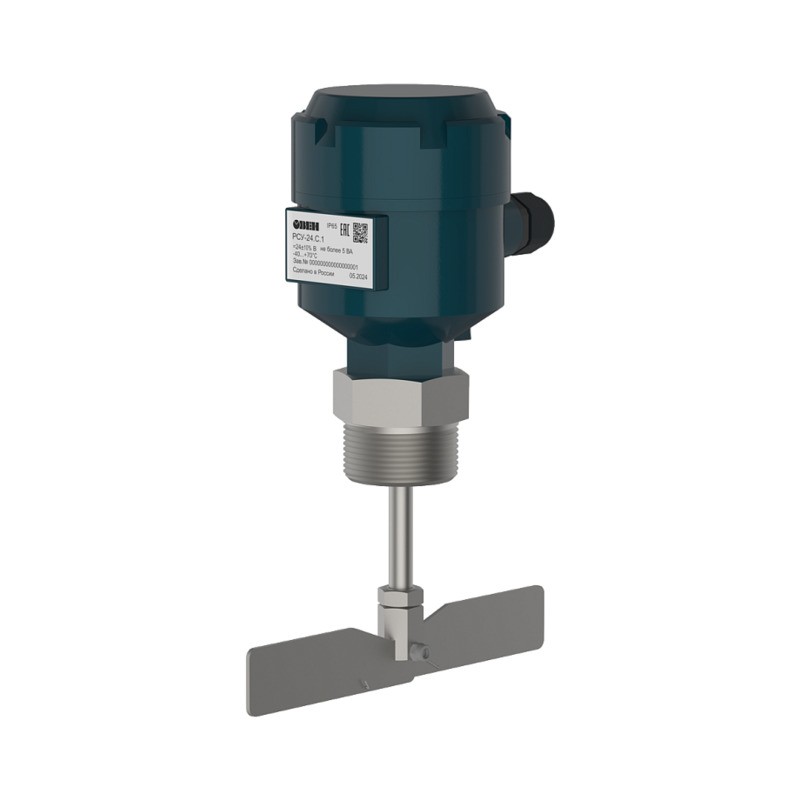

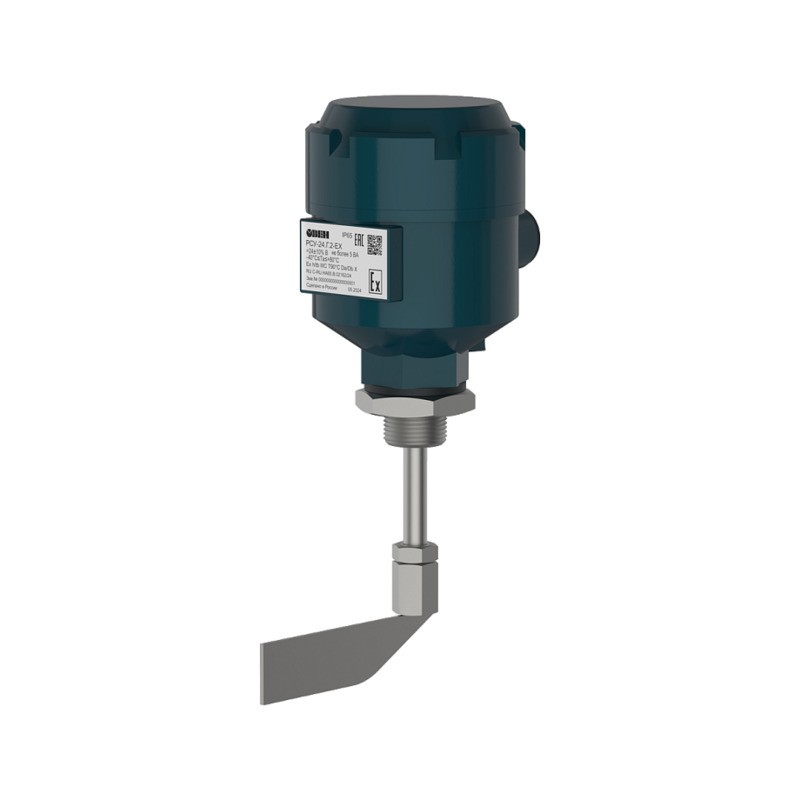

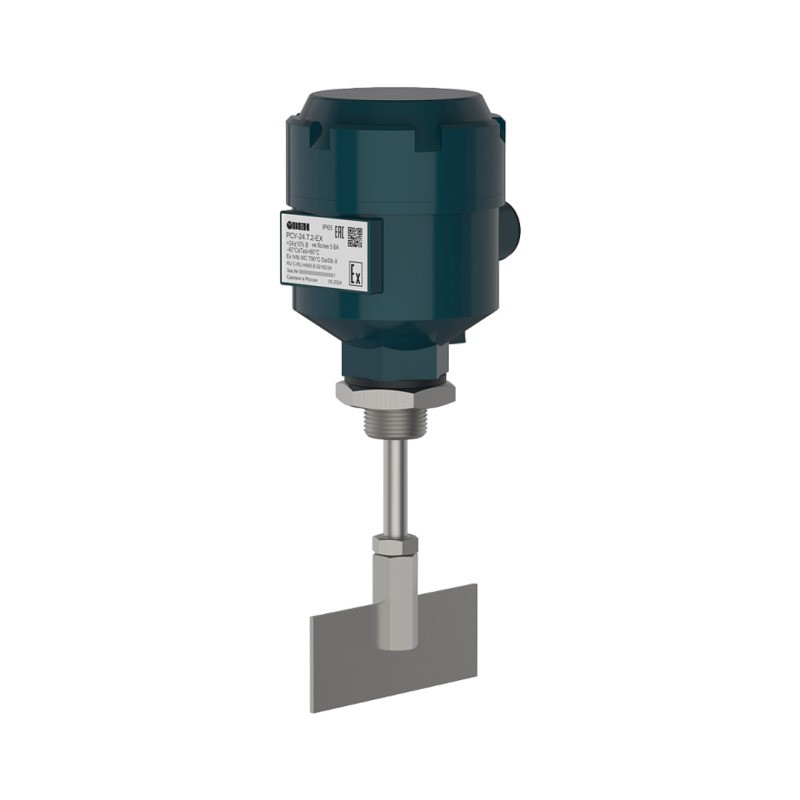

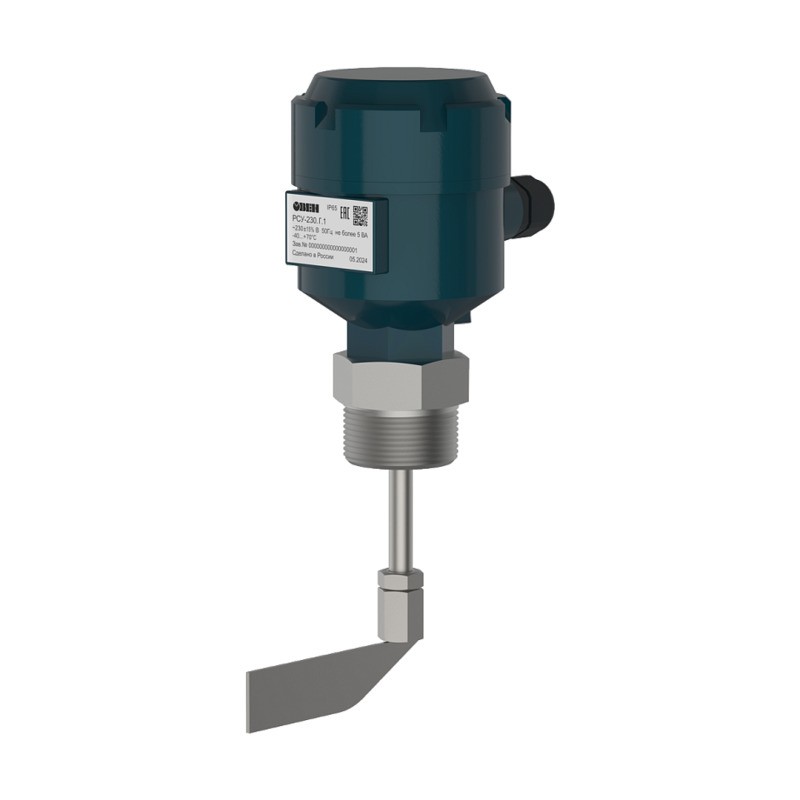

Ротационные сигнализаторы уровня ОВЕН РСУ
Рекомендуем
Сигнализатор уровня ОВЕН РСУ предназначен для контроля уровня сыпучих веществ в промышленных и сельскохозяйственных условиях. Его принцип работы основан на возникновении реактивного момента двигателя, встроенного в корпус датчика. Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.
Особенности
- Г-, Т-образная и складная лопасти;
- Рабочая температура −40…+80 ºС;
- Присоединительные резьбы G¾", G1½";
- Напряжение питания =24 В и ~230 В;
- Чувствительность от 300 г/л;
- 4 режима чувствительности;
- Общепромышленное и взрывозащищенное исполнение.
Области применения
Продукты питания и сельское хозяйство:
- Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница);
- Бобовые (например, фасоль, соевые бобы, арахис);
- Семена и орехи (например, льняное семя, грецкие орехи);
- Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная).
Строительные материалы:
- Минералы и породы (например, гипс, глина, гранит);
- Искусственные материалы (например, цемент, асфальтовая крошка).
Энергетика:
- Топливо (например, торф, кокс);
- Отходы (например, зола влажная, зола сухая).
Прочие отрасли:
- Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид);
- Химические вещества (например, аммиачная селитра, калия хлорид).
Технические характеристики
| Параметр | Значение | |
| РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) | |
| Электрические параметры | ||
| Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
| Коммутируемый ток | ≤4 А | ≤10 А |
| Максимальная потребляемая мощность | 5 ВА | |
| Безопасность | ||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 | |
| Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db | |
| Сопротивление изоляции (вход-корпус) | >100 МОм | |
| Конструктивные параметры | ||
| Варианты присоединительной резьбы | РСУ-Х.Х.1 – G1½" (без гайки) РСУ-Х.Х.2 – G¾" (с установочной гайкой) | |
| Диаметр наружной оболочки соединительного кабеля | 7...12 мм | |
| Сечение соединительных проводов | 0,5...1,5 мм2 | |
| Условия эксплуатации | ||
| Температура окружающей среды (общепром.) | −40…+70 °С | |
| Температура рабочей среды (общепром.) | −40…+80 °С | |
| Плотность рабочей среды | От 300 кг/м3 | |
| Параметры предельных состояний для взрывозащищенного исполнения | ||
| Напряжение питания | ~230 + 15 % В | =24 + 10% В |
| Коммутируемый ток | ≤4 А | ≤10 А |
| Максимальная потребляемая мощность | ≤5 ВА | |
| Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Прочее | ||
| Средняя наработка на отказ | >50 000 часов | |
| Средний срок службы | >5 лет | |
| Вес | ≤1,3 кг | |
Все модификации
| Артикул | Напряжение питания | Форма лопасти | Тип присоединения | Взрывозащита | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O68267 | ~230 В | Т-образная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 8600 руб. |
| O68268 | =24 | Т-образная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 9000 руб. |
| O68269 | ~230 В | Г-образная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 8600 руб. |
| O68270 | =24 | Г-образная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 9000 руб. |
| O68271 | ~230 В | Складная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 9999 руб. |
| O68272 | =24 | Складная | G 1 1/2" | Общепромышленное исполнение | 1...2 недели | 10700 руб. |
| O68273 | ~230 В | Т-образная | G¾" | Общепромышленное исполнение | 1...2 недели | 7200 руб. |
| O68274 | =24 | Т-образная | G¾" | Общепромышленное исполнение | 1...2 недели | 7200 руб. |
| O68275 | ~230 В | Г-образная | G¾" | Общепромышленное исполнение | 1...2 недели | 7200 руб. |
| O68276 | =24 | Г-образная | G¾" | Общепромышленное исполнение | 1...2 недели | 7200 руб. |
| O68277 | ~230 В | Складная | G¾" | Общепромышленное исполнение | 1...2 недели | 8500 руб. |
| O68278 | =24 | Складная | G¾" | Общепромышленное исполнение | 1...2 недели | 8500 руб. |
| O68279 | ~230 В | Т-образная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 10800 руб. |
| O68280 | =24 | Т-образная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 11200 руб. |
| O68281 | ~230 В | Г-образная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 10800 руб. |
| O68282 | =24 | Г-образная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 11200 руб. |
| O68283 | ~230 В | Складная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 12200 руб. |
| O68284 | =24 | Складная | G 1 1/2" | Взрывозащищенное исполнение | 1...2 недели | 12900 руб. |
| O68285 | ~230 В | Т-образная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 9400 руб. |
| O68286 | =24 | Т-образная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 9400 руб. |
| O68287 | ~230 В | Г-образная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 9400 руб. |
| O68288 | =24 | Г-образная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 8400 руб. |
| O68289 | ~230 В | Складная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 9700 руб. |
| O68290 | =24 | Складная | G¾" | Взрывозащищенное исполнение | 1...2 недели | 9700 руб. |

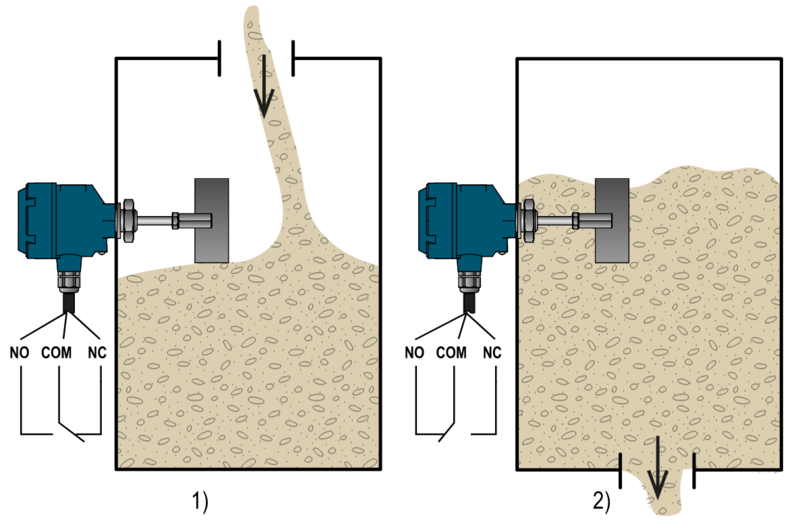

| Функциональная схема прибора |
 |
| Габаритные размеры | ||

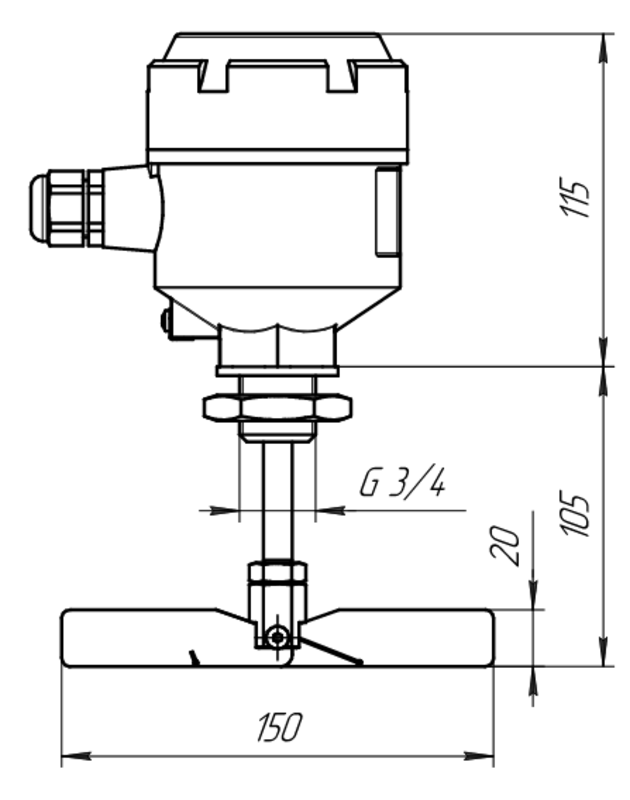

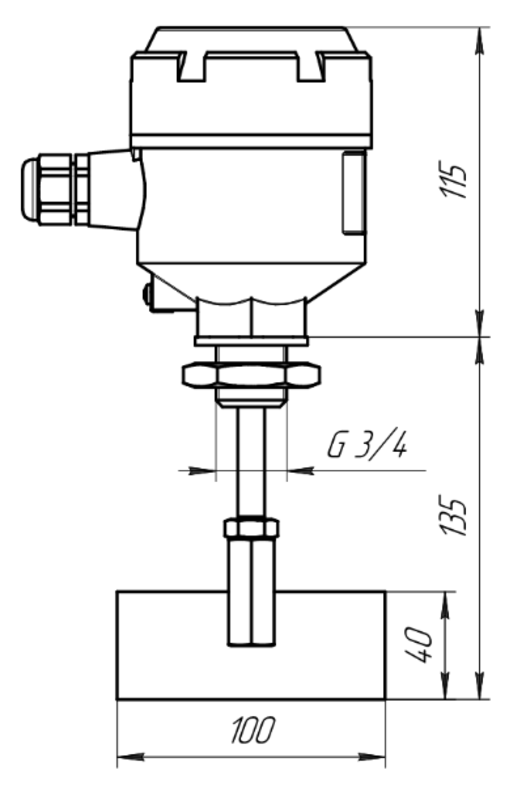

| РСУ-Х.Х.2 – G¾ (с установочной гайкой) | ||
 |  |  |

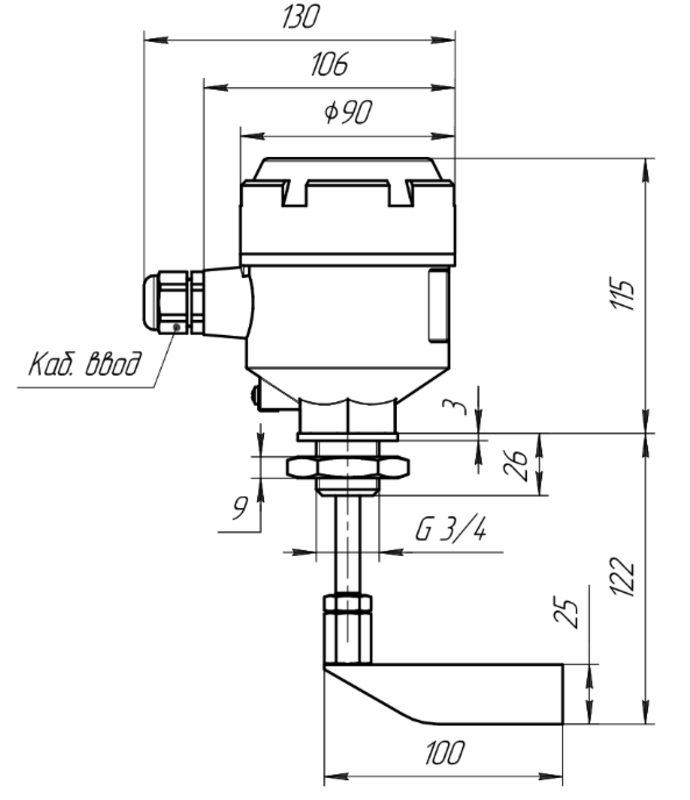

| РСУ-Х.Г.2(-EX) с Г-образной лопастью | РСУ-Х.Т.2(-EX) с Т-образной лопастью | РСУ-Х.С.2(-EX) со складной лопастью |

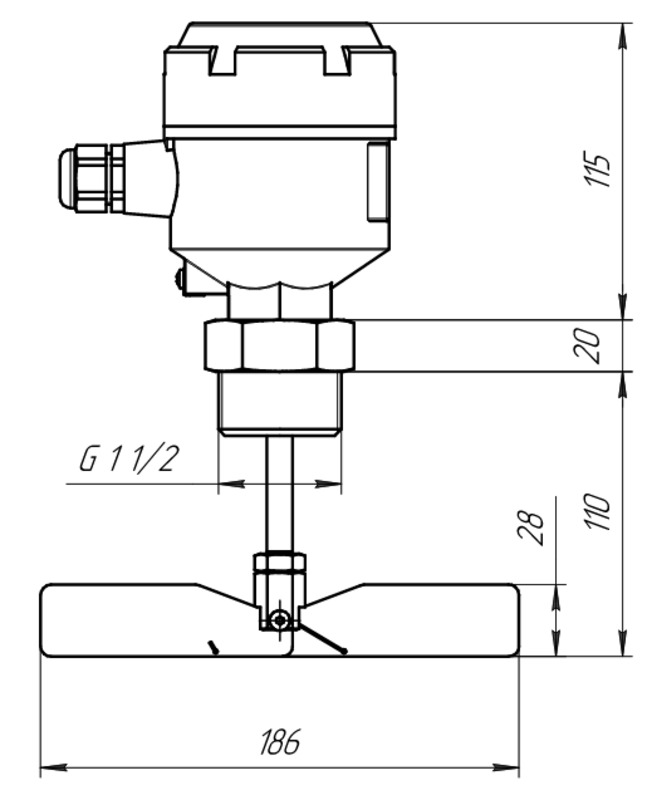

| РСУ-Х.Х.1 – G1½ (без гайки) | ||
 |  |  |

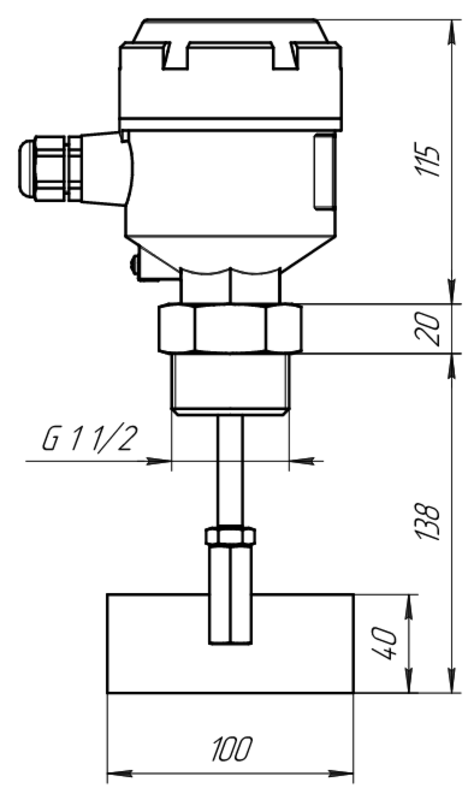

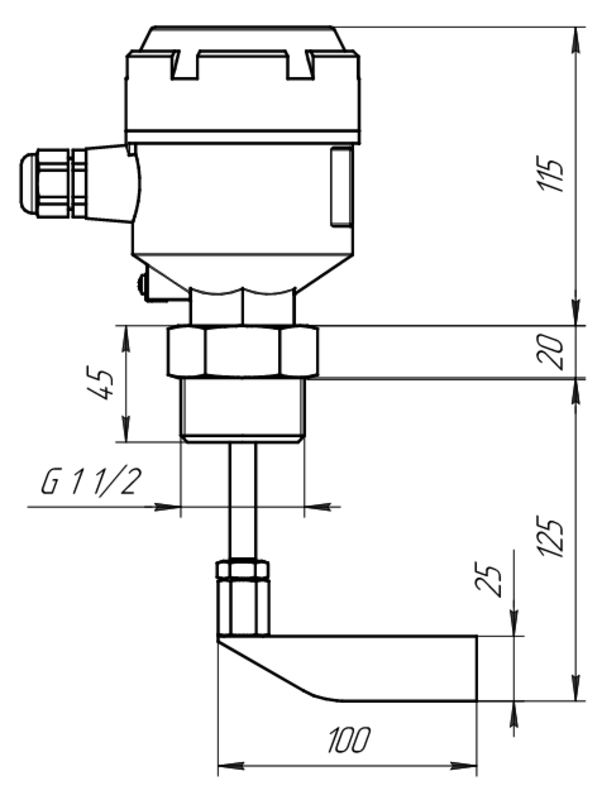

| РСУ-Х.Г.1(-EX) с Г-образной лопастью | РСУ-Х.Т.1(-EX) с Т-образной лопастью | РСУ-Х.С.1(-EX) со складной лопастью |
| Внимание! Для монтажа Т- и Г-образной лопатки необходим доступ с внутренней части резервуара либо монтаж к резервуару через фланец, который не входит в комплект поставки. Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка. | ||

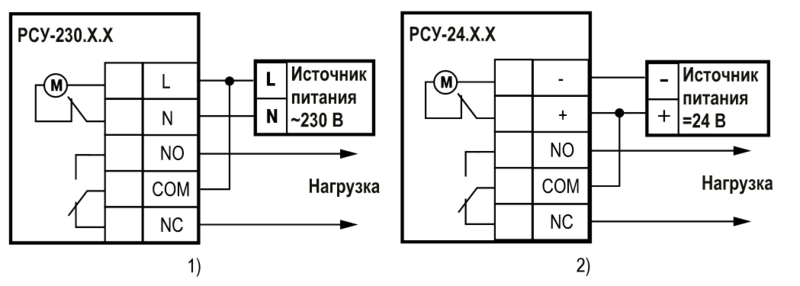

| Схема подключения |
 |

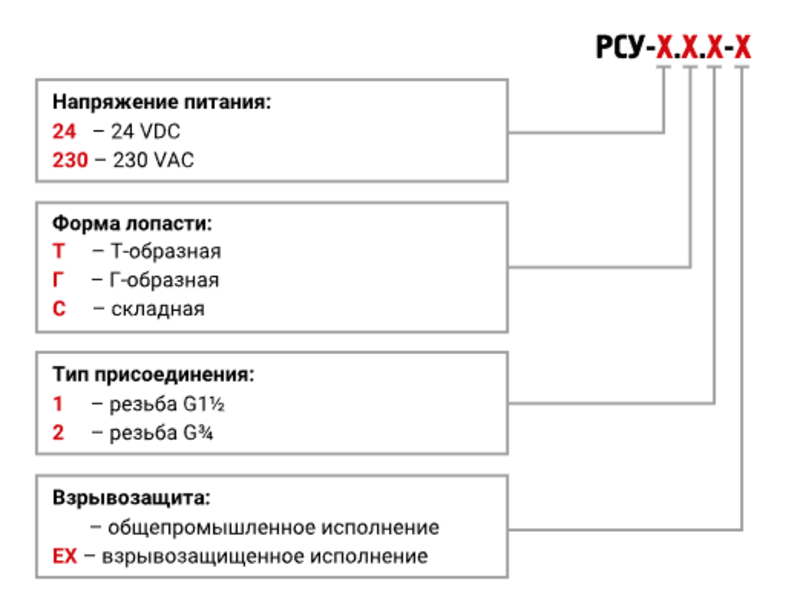

| Модификации |
 |
Питание:
—
~230 В или =24 В
Температура рабочей среды:
—
−40...+80°С
Присоединение:
—
G1½" или G¾"
Степень пылевлагозащиты:
—
IP65
Степень взрывозащиты (опция):
—
Ex h/tb IIIC T90°C Da/Db
