Ротационный датчик уровня миниатюрный INNOLevel серии M
Сигнализатор INNOLevel серии M представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня
Особенности
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Компактное исполнение для применения на малых емкостях (например,бункер дозатора, смесителя)
- Определение заторов в трубах и узких желобах подачи материала
Принцип действия и область применения
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л приведены ниже:
- Пластиковые порошки и гранулы
- Строительные материалы
- Пищевые продукты
- Древесные сыпучие материалы
Технические характеристики
| Параметр | Значение |
| Питание - Переменный ток - Постоянный ток | ~210...230 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя | 1 об/мин |
| Коммутационная способность реле | ~5 А, 250 В =3 А, 30 В |
| Степень пылевлагозащиты | IP65 |
| Рабочая температура | −30...+80°С |
| Макс. рабочее давление | 0,8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300 Н на конце вала |
| Материал корпуса прибора | Алюминий |
| Материал лопастей | Нержавеющая сталь |
| Вес - Версия ~220 В - Версия =24 В | 850 г 1250 г |
Модификации
| Модель | Материал корпуса | Рабочие температуры | Максимальное давление | Защита | Лопасть | Скорость вращения | Присоединение | Удлинение | Напряжение питания |
| INNOLevel IL-MAA | Алюминий | −30...+80°С | 0,8 бар | IP65 | Прямоуг., 35×80 мм нерж. сталь | 1 об/мин | резьбовое G¾" , контргайка | 85 мм, нерж. сталь | ~220 В |
| INNOLevel IL-MEA | =24 В | ||||||||
| INNOLevel IL-MAS | Складная, 20×130 мм нерж. сталь | 90 мм, нерж. сталь | ~220 В | ||||||
| INNOLevel IL-MES | =24 В |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| G97178 | INNOLevel IL-MAA | 1...2 недели | 18380 руб. |
| G97179 | INNOLevel IL-MEA | 1...2 недели | 21420 руб. |
| G97180 | INNOLevel IL-MAS | 1...2 недели | 19440 руб. |
| G97181 | INNOLevel IL-MES | 1...2 недели | 22470 руб. |

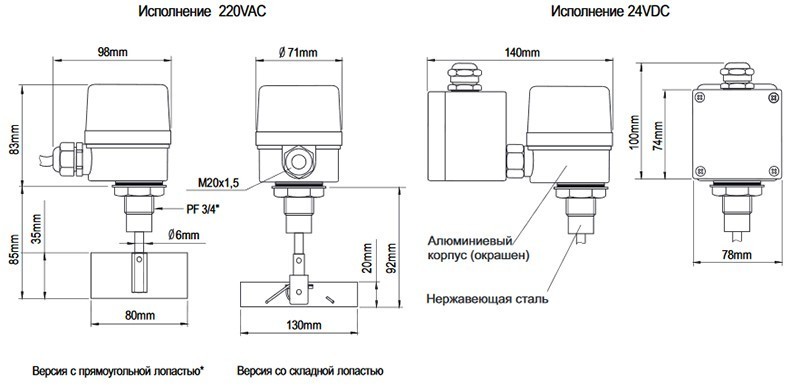

| Габаритные размеры |
 |
