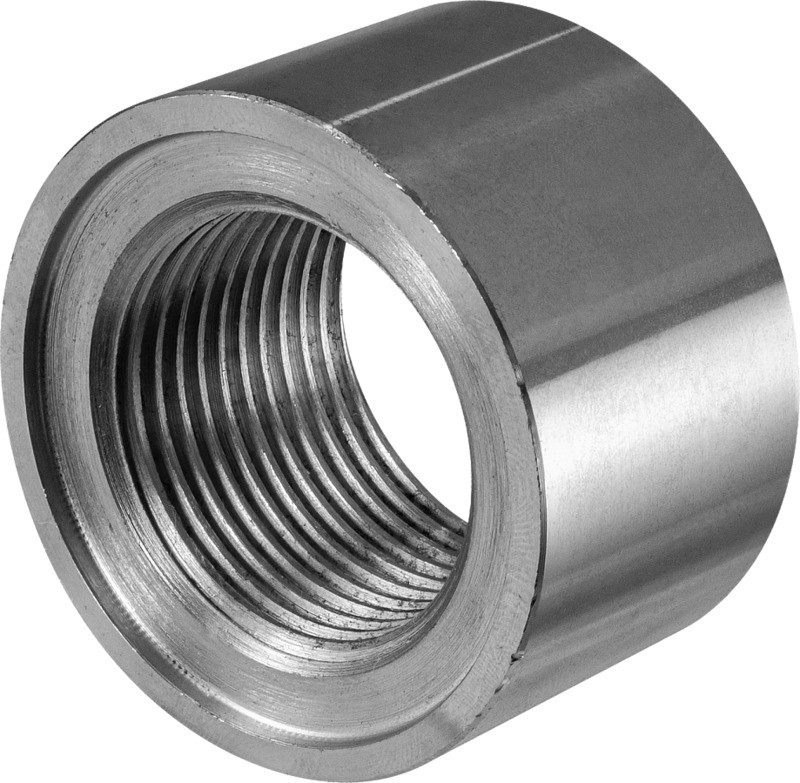

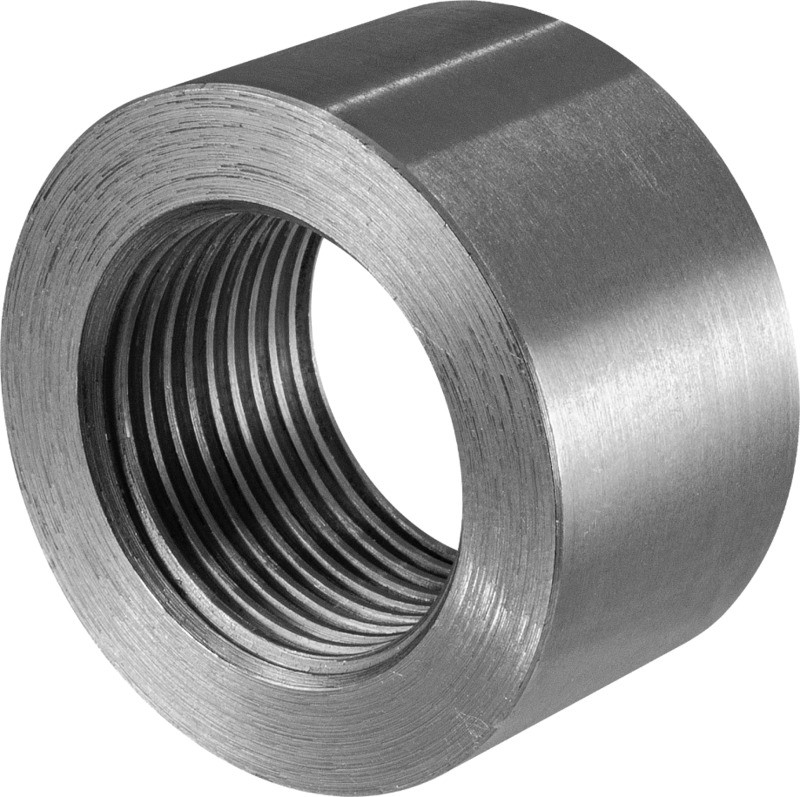

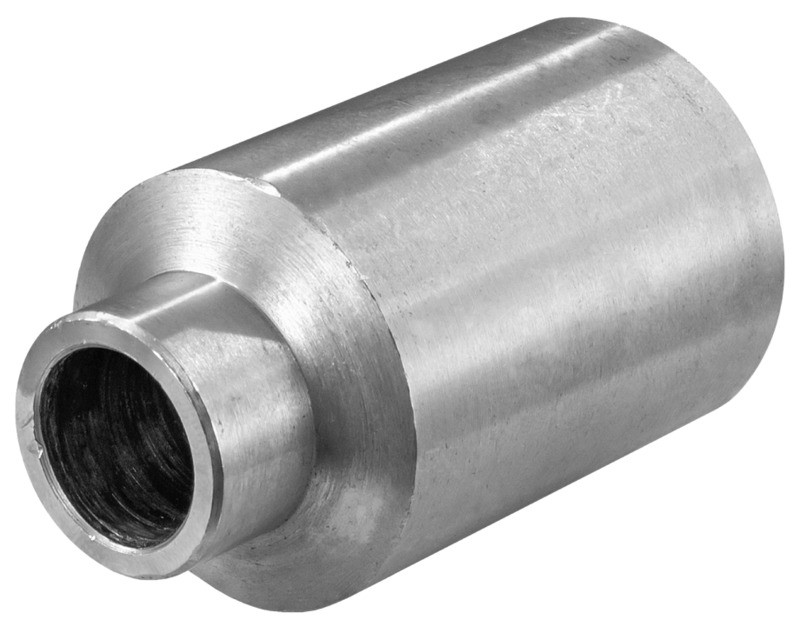

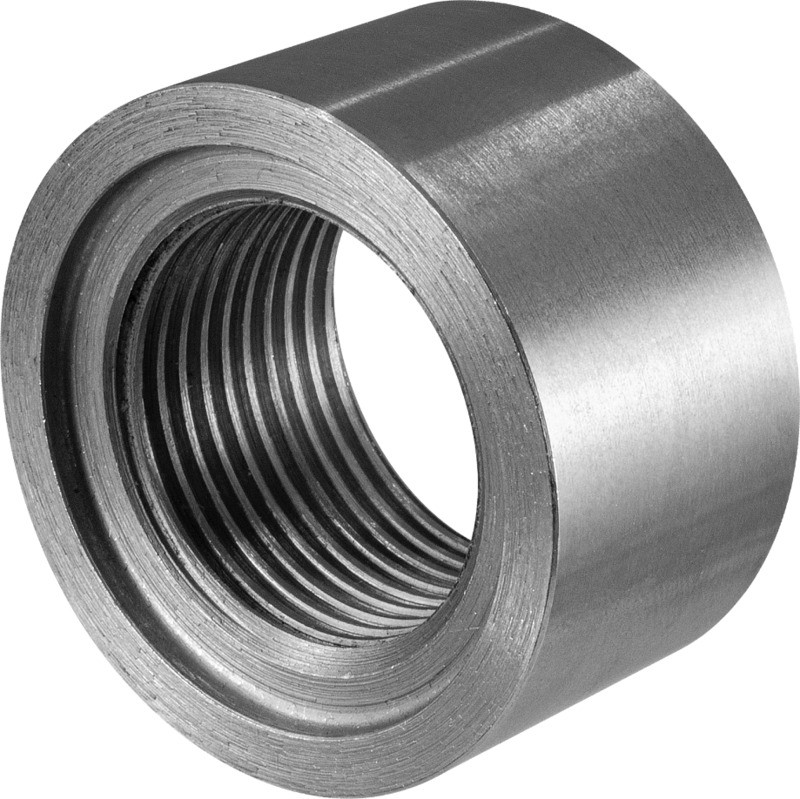

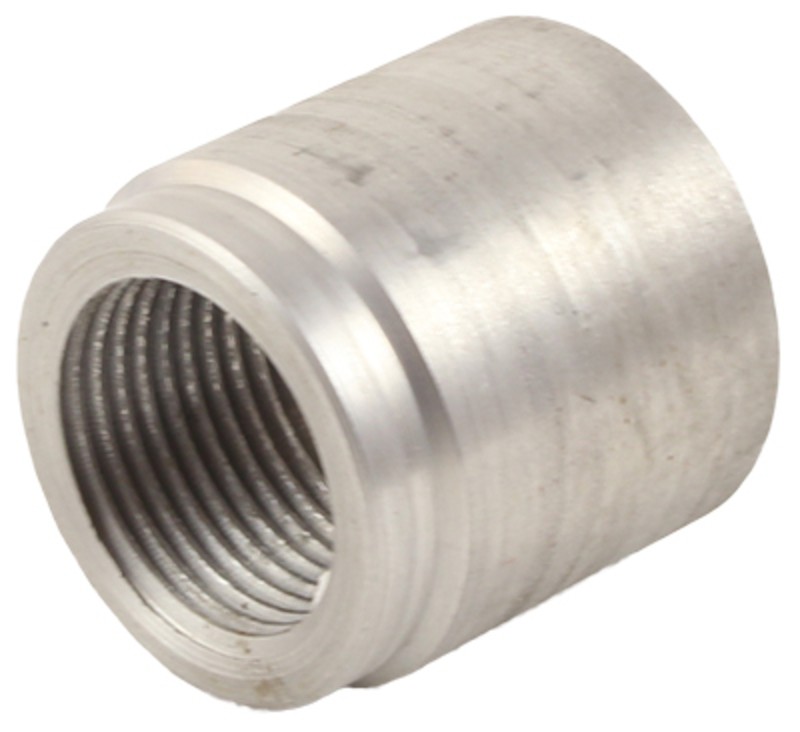

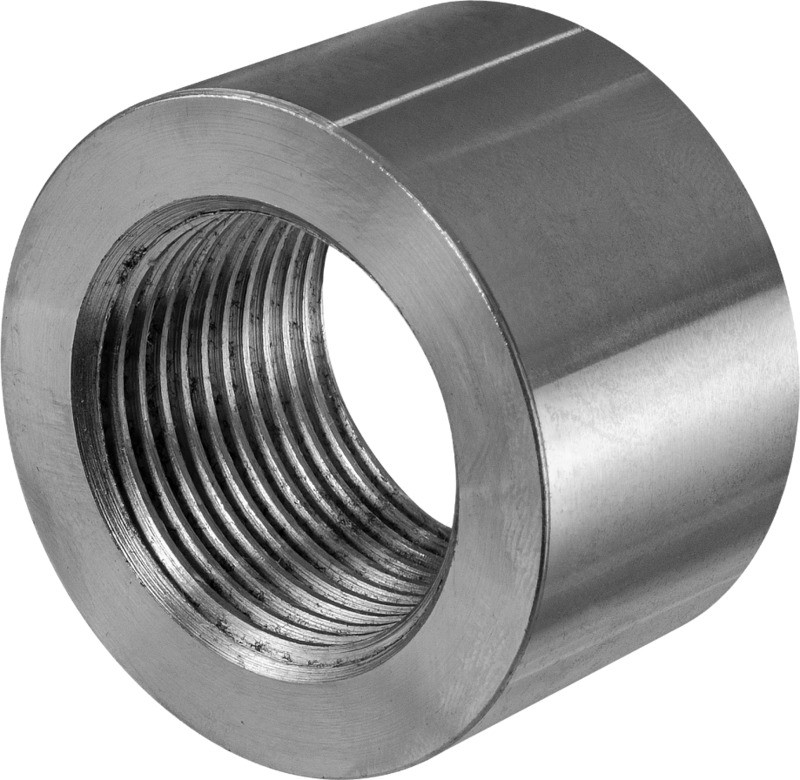

Бобышка прямая БП-А
Новинка
Бобышка БП-А предназначена для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных вентилей и других устройств по месту эксплуатации. Бобышка устанавливается на объекте с применением сварки.
При присоединении устройств с подвижным штуцером (термодатчиков, импульсных трубок и т.д.) используются бобышки с упором, для монтажа датчиков уровня и защитных гильз для термопреобразователей – бобышки без упора. Для устройств с неподвижным штуцером (манометры, датчики давления, биметаллические термометры, ряд термодатчиков) подходят бобышки как с упором, так и без упора.
- Бобышка БП-А-G1-100 подходит для установки РДУ-121, РДУ-221, РДУ-321, РДУ2-221
- Бобышка БП-А-G1/4-20 подходит для установки ДР-ПТ-32, ДР-ПТ-36, ДР-ПТ-36И
- Бобышка БП-А-G3/4-22 подходит для установки ARL-V702, ДР-П-02 , ДР-П-33, ДР-П-03 , ДР-П-32 , ДР-П-35
Технические характеристики
| Параметр | Значение | |||||||
| БП-А | БП-А-У | |||||||
| Модель | БП-А-М20-28 | БП-А-М27-30 | БП-А-М20-55 | БП-А-G1/4-20 | БП-А-G1/2-55 | БП-А-G3/4-22 | БП-А-G1-100 | БП-А-УМ20-55 |
| Тип | Прямая | Прямая с упором | ||||||
| Присоединение | М20×1,5 | М27×1,5 | М20×1,5 | G¼" | G½" | G¾" | G1" | М20×1,5 |
| Высота | 28 мм | 30 мм | 55 мм | 20 мм | 55 мм | 22 мм | 100 мм | 55 мм |
| Материал | Сталь | |||||||
Все модификации
| Артикул | Модель | Тип | Присоединение | Высота, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O68724 | БП-А-G1/4-20 | прямая, без упора | G1/4" | 20 | Со склада | 469 руб. |
| O68725 | БП-А-G3/4-22 | прямая, без упора | G3/4" | 22 | Со склада | 270 руб. |
| O68726 | БП-А-М20-28 | прямая, без упора | М20х1,5 | 28 | Со склада | 262 руб. |
| O68727 | БП-А-М27-30 | прямая, без упора | М27х1,5 | 30 | Со склада | 240 руб. |
| O68728 | БП-А-М20-55 | прямая, без упора | М20х1,5 | 55 | Со склада | 330 руб. |
| O68729 | БП-А-УМ20-55 | прямая, с упором | М20х1,5 | 55 | Со склада | 330 руб. |
| O68730 | БП-А-G1/2-55 | прямая, без упора | G1/2" | 55 | Со склада | 330 руб. |
| O68731 | БП-А-G1-100 | прямая, без упора | G1" | 100 | Со склада | 1312 руб. |
| Габаритные размеры |
 БП-А-М20-28 |
 БП-А-М27-30 |
 БП-А-М20-55 |
 БП-А-G1/4-20 |
 БП-А-G1/2-55 |
 БП-А-G3/4-22 |
 БП-А-G1-100 |
 БП-А-УМ20-55 |
Материал:
—
сталь
Присоединение:
—
М20×1,5; М27×1,5; G¼"; G½"; G1"
Высота:
—
20 мм, 28 мм, 30 мм, 55 мм, 100 мм
