Гильза защитная ГЗ-В
Новинка

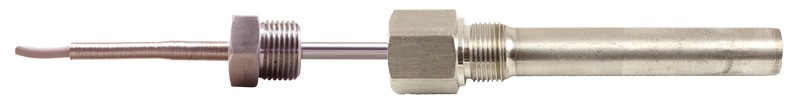

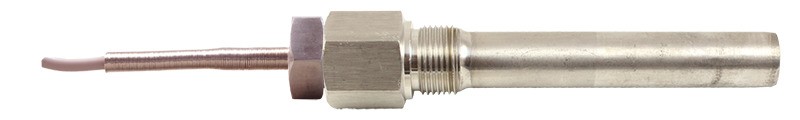

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Прежнее название гильзы ГЗ-В-111: ГЗ-А.25
Особенности
- Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТП-А-4301, ТС-А-4102
- Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM
Технические характеристики
| Параметр | Значение | |
| Условное давление | 25 МПа | |
| Температура среды | до +800°С | |

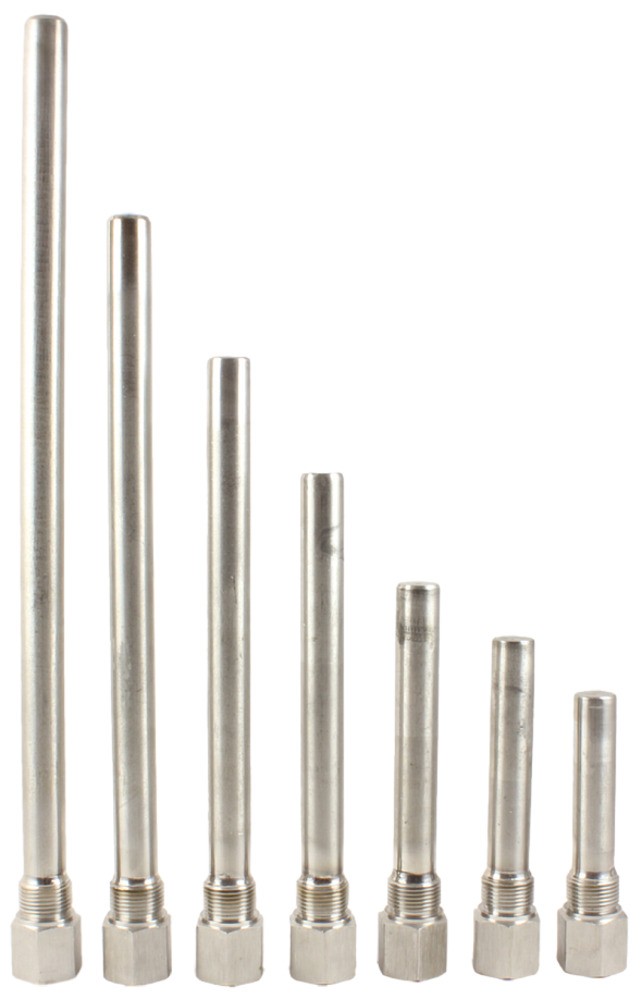

| Длина погружной части (L) | 50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм | |
| Внутренний диаметр (D2) | 11,6 мм | |
| Наружный диаметр (D1) | 16 мм | |
| Внешняя резьба (G1) | M20×1,5, G½" | |
| Внутренняя резьба (G2) | M20×1,5, M16×1,5, G½" | |
| Материал | нержавеющая сталь 08Х18Н10 | |
Все модификации
| Артикул | Модель | Резьба внешняя (G1) | Резьба внутренняя (G2) | Длина (L), мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| F03716 | ГЗ-В-111-050 | М20х1,5 | М20х1,5 | 50 | Со склада | 596 руб. |
| F03717 | ГЗ-В-311-050 | G1/2 | М20х1,5 | 50 | 120 дней | 596 руб. |
| F03718 | ГЗ-В-131-050 | М20х1,5 | G1/2 | 50 | 120 дней | 596 руб. |
| F03719 | ГЗ-В-331-050 | G1/2 | G1/2 | 50 | 120 дней | 596 руб. |
| F03720 | ГЗ-В-371-050 | G1/2 | М16х1,5 | 50 | 120 дней | 596 руб. |
| F03721 | ГЗ-В-111-060 | М20х1,5 | М20х1,5 | 60 | Со склада | 994 руб. |
| F03722 | ГЗ-В-311-060 | G1/2 | М20х1,5 | 60 | Со склада | 994 руб. |
| F03723 | ГЗ-В-131-060 | М20х1,5 | G1/2 | 60 | Со склада | 994 руб. |
| F03724 | ГЗ-В-331-060 | G1/2 | G1/2 | 60 | Со склада | 994 руб. |
| F03725 | ГЗ-В-371-060 | G1/2 | М16х1,5 | 60 | 120 дней | 994 руб. |
| F03726 | ГЗ-В-111-075 | М20х1,5 | М20х1,5 | 75 | 120 дней | 994 руб. |
| F03727 | ГЗ-В-311-075 | G1/2 | М20х1,5 | 75 | 120 дней | 994 руб. |
| F03728 | ГЗ-В-131-075 | М20х1,5 | G1/2 | 75 | 120 дней | 994 руб. |
| F03729 | ГЗ-В-331-075 | G1/2 | G1/2 | 75 | 120 дней | 994 руб. |
| F03730 | ГЗ-В-371-075 | G1/2 | М16х1,5 | 75 | Со склада | 994 руб. |
| F03731 | ГЗ-В-111-080 | М20х1,5 | М20х1,5 | 80 | Со склада | 1106 руб. |
| F03732 | ГЗ-В-311-080 | G1/2 | М20х1,5 | 80 | Со склада | 1106 руб. |
| F03733 | ГЗ-В-131-080 | М20х1,5 | G1/2 | 80 | Со склада | 1106 руб. |
| F03734 | ГЗ-В-331-080 | G1/2 | G1/2 | 80 | Со склада | 1106 руб. |
| F03735 | ГЗ-В-371-080 | G1/2 | М16х1,5 | 80 | 120 дней | 1106 руб. |
| F03736 | ГЗ-В-111-095 | М20х1,5 | М20х1,5 | 95 | 120 дней | 1106 руб. |
| F03737 | ГЗ-В-311-095 | G1/2 | М20х1,5 | 95 | 120 дней | 1106 руб. |
| F03738 | ГЗ-В-131-095 | М20х1,5 | G1/2 | 95 | 120 дней | 1106 руб. |
| F03739 | ГЗ-В-331-095 | G1/2 | G1/2 | 95 | 120 дней | 1106 руб. |
| F03740 | ГЗ-В-371-095 | G1/2 | М16х1,5 | 95 | Со склада | 1106 руб. |
| F03741 | ГЗ-В-111-100 | М20х1,5 | М20х1,5 | 100 | Со склада | 1219 руб. |
| F03742 | ГЗ-В-311-100 | G1/2 | М20х1,5 | 100 | Со склада | 1219 руб. |
| F03743 | ГЗ-В-131-100 | М20х1,5 | G1/2 | 100 | Со склада | 1219 руб. |
| F03744 | ГЗ-В-331-100 | G1/2 | G1/2 | 100 | Со склада | 1219 руб. |
| F03745 | ГЗ-В-371-100 | G1/2 | М16х1,5 | 100 | 120 дней | 1219 руб. |
| F03746 | ГЗ-В-111-115 | М20х1,5 | М20х1,5 | 115 | 120 дней | 1219 руб. |
| F03747 | ГЗ-В-311-115 | G1/2 | М20х1,5 | 115 | 120 дней | 1219 руб. |
| F03748 | ГЗ-В-131-115 | М20х1,5 | G1/2 | 115 | 120 дней | 1219 руб. |
| F03749 | ГЗ-В-331-115 | G1/2 | G1/2 | 115 | 120 дней | 1219 руб. |
| F03750 | ГЗ-В-371-115 | G1/2 | М16х1,5 | 115 | Со склада | 1219 руб. |
| F03751 | ГЗ-В-111-120 | М20х1,5 | М20х1,5 | 120 | Со склада | 1121 руб. |
| F03752 | ГЗ-В-311-120 | G1/2 | М20х1,5 | 120 | 120 дней | 1121 руб. |
| F03753 | ГЗ-В-131-120 | М20х1,5 | G1/2 | 120 | 120 дней | 1121 руб. |
| F03754 | ГЗ-В-331-120 | G1/2 | G1/2 | 120 | 120 дней | 1121 руб. |
| F03755 | ГЗ-В-371-120 | G1/2 | М16х1,5 | 120 | 120 дней | 1121 руб. |
| F03756 | ГЗ-В-111-160 | М20х1,5 | М20х1,5 | 160 | Со склада | 1249 руб. |
| F03757 | ГЗ-В-311-160 | G1/2 | М20х1,5 | 160 | 120 дней | 1249 руб. |
| F03758 | ГЗ-В-131-160 | М20х1,5 | G1/2 | 160 | 120 дней | 1249 руб. |
| F03759 | ГЗ-В-331-160 | G1/2 | G1/2 | 160 | 120 дней | 1249 руб. |
| F03760 | ГЗ-В-371-160 | G1/2 | М16х1,5 | 160 | 120 дней | 1249 руб. |
| F03761 | ГЗ-В-111-200 | М20х1,5 | М20х1,5 | 200 | Со склада | 1429 руб. |
| F03762 | ГЗ-В-311-200 | G1/2 | М20х1,5 | 200 | 120 дней | 1429 руб. |
| F03763 | ГЗ-В-131-200 | М20х1,5 | G1/2 | 200 | 120 дней | 1429 руб. |
| F03764 | ГЗ-В-331-200 | G1/2 | G1/2 | 200 | 120 дней | 1429 руб. |
| F03765 | ГЗ-В-371-200 | G1/2 | М16х1,5 | 200 | 120 дней | 1429 руб. |
| F03766 | ГЗ-В-111-250 | М20х1,5 | М20х1,5 | 250 | Со склада | 1489 руб. |
| F03767 | ГЗ-В-311-250 | G1/2 | М20х1,5 | 250 | 120 дней | 1489 руб. |
| F03768 | ГЗ-В-131-250 | М20х1,5 | G1/2 | 250 | 120 дней | 1489 руб. |
| F03769 | ГЗ-В-331-250 | G1/2 | G1/2 | 250 | 120 дней | 1489 руб. |
| F03770 | ГЗ-В-371-250 | G1/2 | М16х1,5 | 250 | 120 дней | 1489 руб. |
| F03771 | ГЗ-В-111-320 | М20х1,5 | М20х1,5 | 320 | Со склада | 1672 руб. |
| F03772 | ГЗ-В-311-320 | G1/2 | М20х1,5 | 320 | 120 дней | 1672 руб. |
| F03773 | ГЗ-В-131-320 | М20х1,5 | G1/2 | 320 | 120 дней | 1672 руб. |
| F03774 | ГЗ-В-331-320 | G1/2 | G1/2 | 320 | 120 дней | 1672 руб. |
| F03775 | ГЗ-В-371-320 | G1/2 | М16х1,5 | 320 | 120 дней | 1672 руб. |
| Модель | Давление, МПа | G1 | G2 | D1, мм | D2, мм |
| ГЗ-В-111 | 25 | M20×1,5 | M20×1,5 | 16 | 11,6 |
| ГЗ-В-131 | 25 | M20×1,5 | G½" | 16 | 11,6 |
| ГЗ-В-311 | 25 | G½" | M20×1,5 | 16 | 11,6 |
| ГЗ-В-371 | 25 | G½" | M16×1,5 | 16 | 11,6 |
| ГЗ-В-331 | 25 | G½" | G½" | 16 | 11,6 |
| Габаритные размеры |
 |
Материал:
—
нержавеющая сталь 08Х18Н10
Условное давление:
—
25 МПа
Температура среды:
—
до +800°С
Длина погружной части:
—
50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Внутренний диаметр:
—
11,6 мм
Наружный диаметр:
—
16 мм
Присоединение:
—
резьба внешняя M20×1,5, G½"
Для датчиков со штуцером:
—
M20×1,5, M16×1,5, G½"
