Гильза защитная ОВЕН ГЗ.25.X.X.L

Рекомендуем
Гильза защитная ОВЕН ГЗ.25.X.X.L
Гильза защитная ОВЕН ГЗ.25.X.X.L

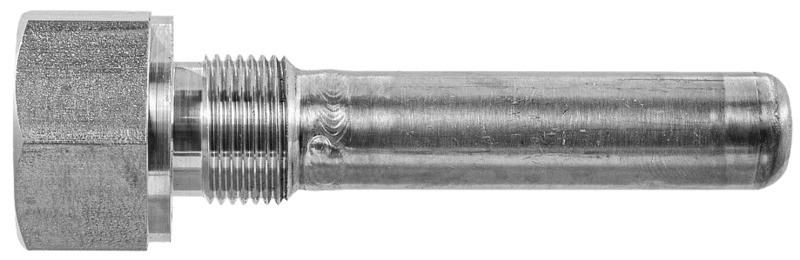

Гильза защитная ОВЕН ГЗ.25.X.X.L рис.0
Гильза защитная ОВЕН ГЗ.25.X.X.L рис.1
Артикул: A8966
Сравнить

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды

От от 1 680 руб.

Характеристики

Условное давление:
—
25 МПа
Температура среды:
—
до +600°С
Длина погружной части:
—
60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Внутренний диаметр:
—
12 мм
Наружный диаметр:
—
16 мм
ЦЕНА ПО ЗАПРОСУ

Гильзы защитные ГЗ.25.X.X.L предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Особенности

  • Совместимы с датчиками диаметром, не превышающим d (см. чертеж), и резьбовым штуцером M20×1,5, M27×2 или G½" например ТП-А-4102, ТС-А-4102
  • Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

Технические характеристики

Параметр Значение
Условное давление 25 МПа
Температура среды до +600°С
Длина погружной части (L) 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Наружный диаметр (D) 16 мм
Внутренний диаметр (d) 12 мм
Внешняя резьба (M) M20×1,5, M27×2, M33×2, G½", G¾"
Внутренняя резьба (М1) M20×1,5, G½", M27×2
Материал

нержавеющая сталь 08Х18Н10

Все модификации

Артикул Резьба внешняя Резьба внутренняя L погр, мм Срок поставки Стоимость
N47049 М20х1,5 М20х1,5 60 Со склада

1680 руб.
N47050 M27×2 М20х1,5 60 2...4 недели

2520 руб.
N47051 M33×2 М20х1,5 60 2...4 недели

2520 руб.
N47052 G1/2 М20х1,5 60 2...4 недели

1680 руб.
N47053 G3/4 М20х1,5 60 2...4 недели

2520 руб.
N47054 М20х1,5 G1/2 60 2...4 недели

1680 руб.
N47055 M27×2 G1/2 60 2...4 недели

2520 руб.
N47056 G1/2 G1/2 60 2...4 недели

1680 руб.
N47057 М20х1,5 М20х1,5 80 Со склада

1680 руб.
N47058 M27×2 М20х1,5 80 2...4 недели

2520 руб.
N47059 M33×2 М20х1,5 80 2...4 недели

2520 руб.
N47060 G1/2 М20х1,5 80 2...4 недели

1680 руб.
N47061 G3/4 М20х1,5 80 2...4 недели

2520 руб.
N47062 М20х1,5 G1/2 80 2...4 недели

1680 руб.
N47063 M27×2 G1/2 80 2...4 недели

2520 руб.у
N47064 G1/2 G1/2 80 2...4 недели

1680 руб.
N47065 М20х1,5 М20х1,5 100 Со склада

1680 руб.
N47066 M27×2 М20х1,5 100 2...4 недели

2520 руб.
N47067 M33×2 М20х1,5 100 2...4 недели

2520 руб.
N47068 G1/2 М20х1,5 100 2...4 недели

1680 руб.
N47069 G3/4 М20х1,5 100 2...4 недели

2520 руб.
N47070 М20х1,5 G1/2 100 2...4 недели

1680 руб.
N47071 M27×2 G1/2 100 2...4 недели

2520 руб.
N47072 G1/2 G1/2 100 2...4 недели

1680 руб.
N47073 М20х1,5 М20х1,5 120 2...4 недели

1680 руб.
N47074 M27×2 М20х1,5 120 2...4 недели

2520 руб.
N47075 M33×2 М20х1,5 120 2...4 недели

2520 руб.
N47076 G1/2 М20х1,5 120 2...4 недели

1680 руб.
N47077 G3/4 М20х1,5 120 2...4 недели

2520 руб.
N47078 М20х1,5 G1/2 120 2...4 недели

1680 руб.
N47079 M27×2 G1/2 120 2...4 недели

2520 руб.
N47080 G1/2 G1/2 120 2...4 недели

1680 руб.
N47081 М20х1,5 М20х1,5 160 2...4 недели

1800 руб.
N47082 M27×2 М20х1,5 160 2...4 недели

2640 руб.
N47083 M33×2 М20х1,5 160 2...4 недели

2640 руб.
N47084 G1/2 М20х1,5 160 2...4 недели

1800 руб.
N47085 G3/4 М20х1,5 160 2...4 недели

2640 руб.
N47086 М20х1,5 G1/2 160 2...4 недели

1800 руб.
N47087 M27×2 G1/2 160 2...4 недели

2520 руб.
N47088 G1/2 G1/2 160 2...4 недели

1800 руб.
N47089 М20х1,5 М20х1,5 200 2...4 недели

1800 руб.
N47090 M27×2 М20х1,5 200 2...4 недели

2640 руб.
N47091 M33×2 М20х1,5 200 2...4 недели

2640 руб.
N47092 G1/2 М20х1,5 200 2...4 недели

1800 руб.
N47093 G3/4 М20х1,5 200 2...4 недели

2160 руб.
N47094 М20х1,5 G1/2 200 2...4 недели

1800 руб.
N47095 M27×2 G1/2 200 2...4 недели

2520 руб.
N47096 G1/2 G1/2 200 2...4 недели

1800 руб.
N47097 М20х1,5 М20х1,5 250 2...4 недели

1800 руб.
N47098 M27×2 М20х1,5 250 2...4 недели

2640 руб.
N47099 M33×2 М20х1,5 250 2...4 недели

2640 руб.
N47100 G1/2 М20х1,5 250 2...4 недели

1800 руб.
N47101 G3/4 М20х1,5 250 2...4 недели

2640 руб.
N47102 М20х1,5 G1/2 250 2...4 недели

1800 руб.
N47103 M27×2 G1/2 250 2...4 недели

2958 руб.
N47104 G1/2 G1/2 250 2...4 недели

1800 руб.
N47105 М20х1,5 М20х1,5 320 2...4 недели

1920 руб.
N47106 M27×2 М20х1,5 320 2...4 недели

2760 руб.
N47107 M33×2 М20х1,5 320 2...4 недели

2760 руб.
N47108 G1/2 М20х1,5 320 2...4 недели

1920 руб.
N47109 G3/4 М20х1,5 320 2...4 недели

2760 руб.
N47110 М20х1,5 G1/2 320 2...4 недели

1920 руб.
N47111 M27×2 G1/2 320 2...4 недели

3402 руб.
N47112 G1/2 G1/2 320 2...4 недели

1920 руб.
N47113 М20х1,5 М20х1,5 400 2...4 недели

2040 руб.
N47114 M27×2 М20х1,5 400 2...4 недели

2880 руб.
N47115 M33×2 М20х1,5 400 2...4 недели

2880 руб.
N47116 G1/2 М20х1,5 400 2...4 недели

2040 руб.
N47117 G3/4 М20х1,5 400 2...4 недели

2880 руб.
N47118 М20х1,5 G1/2 400 2...4 недели

2040 руб.
N47119 M27×2 G1/2 400 2...4 недели

3564 руб.
N47120 G1/2 G1/2 400 2...4 недели

2040 руб.



Модель Давление, МПа M M1 D, мм d, мм D1, мм S, мм L1, мм L2, мм L3, мм L, мм
ГЗ.25.1.1.L 25 M20×1,5 M20×1,5 16 12
30 мм

30 мм

20 мм





16 мм


5 мм










60, 80,

100, 120,

160,200,

250, 320,

400






ГЗ.25.1.3.L 25 M20×1,5 G½" 16 12
ГЗ.25.3.1.L 25 G½" M20×1,5 16 12
ГЗ.25.3.3.L 25 G½" G½" 16 12
ГЗ.25.6.1.L 25 G¾" M20×1,5 16 12
38 мм

32 мм




22 мм
ГЗ.25.2.1.L 25 M27×2 M20×1,5 16 12
ГЗ.25.2.2.L 25 M27×2 M27×2 16 12 36 мм 25 мм
ГЗ.25.5.1.L 25 M33×2 M20×1,5 16 12 43 мм 41 мм 24 мм 28 мм



Габаритные размеры



Модификации ГЗ.X.X.X.L
Условное давление:
—
25 МПа
Температура среды:
—
до +600°С
Длина погружной части:
—
60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм
Внутренний диаметр:
—
12 мм
Наружный диаметр:
—
16 мм
Присоединение:
—
резьба внешняя M20×1,5, M27×2, M33×2, G½", G¾"
Для датчиков со штуцером:
—
M20×1,5, G½", M27×2
Проверка диодов и транзисторов:
—
нержавеющая сталь 08Х18Н10
