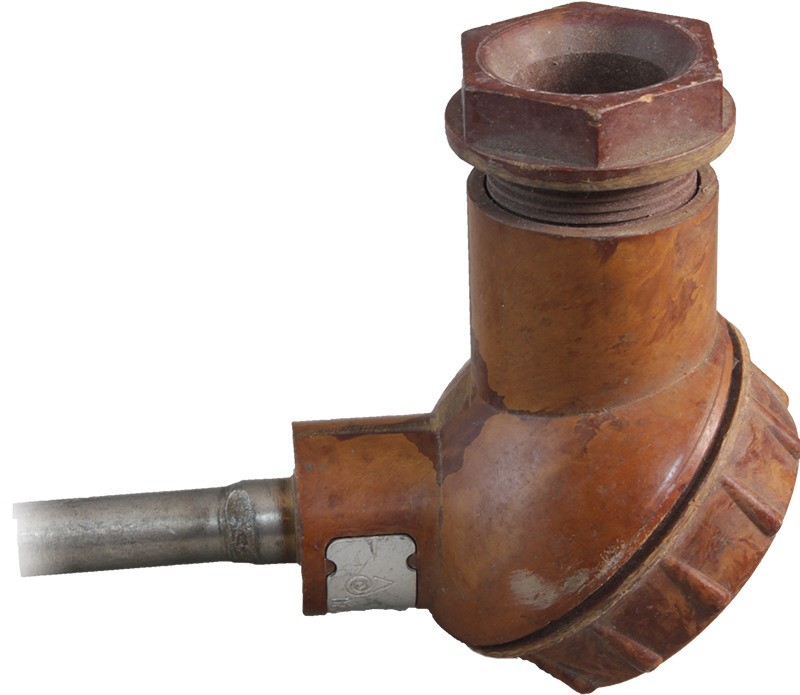

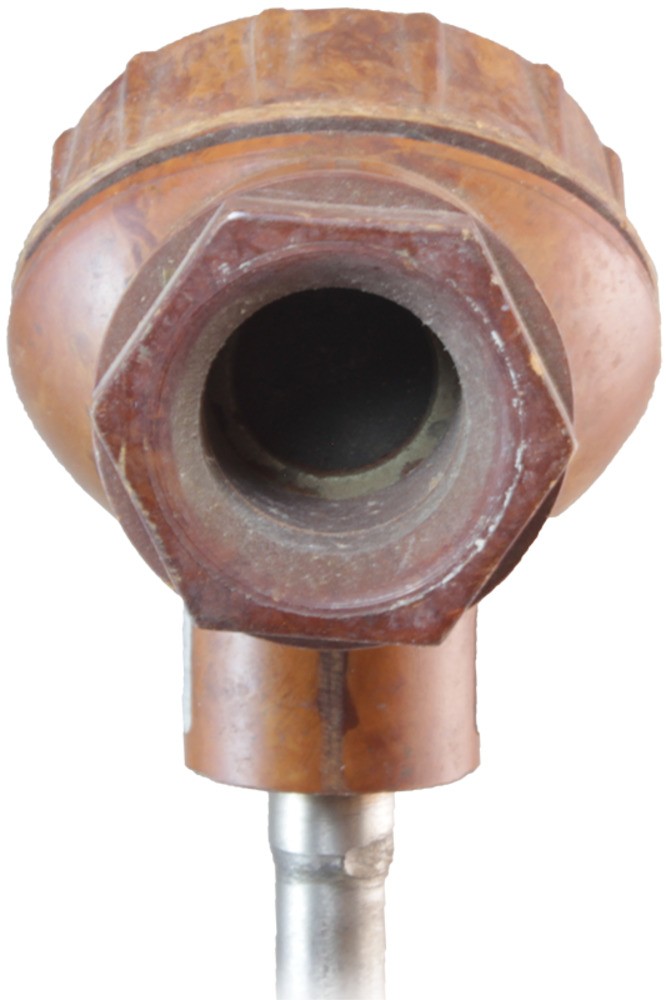

Термопара с коммутационной головкой ТХА-2088, ТХК-2088 и аналоги
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТХА 008-000, ТХА-0179, ТХА-0515, ТХК 008-000, ТХК-0,7, ТХК-0515, ТХК-2088. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров.
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности
- Большой диапазон измеряемых температур
- Возможность измерения высоких температур
- Способны выдерживать большие рабочие давления
Технические характеристики
| Параметр | Значение |
| Диапазон измеряемых температур | −40...+600°С, −40...+800°С |
| Номинальная статическая характеристика | ХА (К), ХК (L) |
| Длина монтажной части | 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм |
| Диаметр монтажной части | 10 мм |
| Тип спая | Изолированный |
| Монтаж | М20×1,5 |
Все модификации
| Артикул | Шильд | Длина погружной части, мм | Градуировка | Диапазон измерения температуры, °С | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| K20869 | ТХА 008-000 | 800 | ХА | -40...+800 | Снято с производства | 500 руб. |
| K20868 | ТХА-0179 | 160 | ХА | -40...+800 | Снято с производства | 300 руб. |
| K20867 | ТХА-0515 | 120 | ХА | -40...+800 | Снято с производства | 300 руб. |
| K20853 | ТХК 008-000 | 160 | ХК | -40...+600 | Снято с производства | 400 руб. |
| K20859 | ТХК 008-000 | 250 | ХК | -40...+600 | Снято с производства | 450 руб. |
| K20862 | ТХК 008-000 | 320 | ХК | -40...+600 | Со склада | 450 руб. |
| K20864 | ТХК 008-000 | 400 | ХК | -40...+600 | Со склада | 450 руб. |
| K20866 | ТХК 008-000 | 630 | ХК | -40...+600 | Со склада | 500 руб. |
| K20854 | ТХК-0,7 | 160 | ХК | -40...+600 | Снято с производства | 400 руб. |
| K20856 | ТХК-0,7 | 200 | ХК | -40...+600 | Со склада | 400 руб. |
| K20851 | ТХК-0515 | 120 | ХК | -40...+600 | Со склада | 400 руб. |
| K20857 | ТХК-0515 | 200 | ХК | -40...+600 | Снято с производства | 400 руб. |
| K20860 | ТХК-0515 | 250 | ХК | -40...+600 | Со склада | 450 руб. |
| K20863 | ТХК-0515 | 320 | ХК | -40...+600 | Со склада | 450 руб. |
| K20865 | ТХК-0515 | 400 | ХК | -40...+600 | Со склада | 450 руб. |
| K20852 | ТХК-2088 | 120 | ХК | -40...+600 | Со склада | 400 руб. |
| K20855 | ТХК-2088 | 160 | ХК | -40...+600 | Снято с производства | 400 руб. |
| K20858 | ТХК-2088 | 200 | ХК | -40...+600 | Снято с производства | 400 руб. |
| K20861 | ТХК-2088 | 250 | ХК | -40...+600 | Со склада | 400 руб. |
