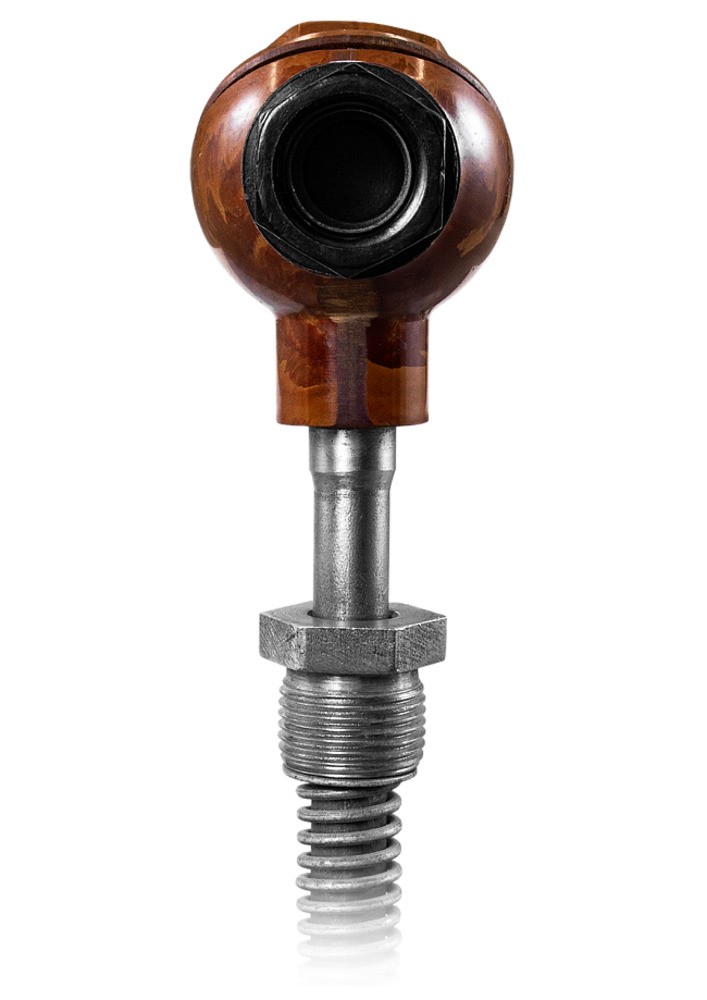

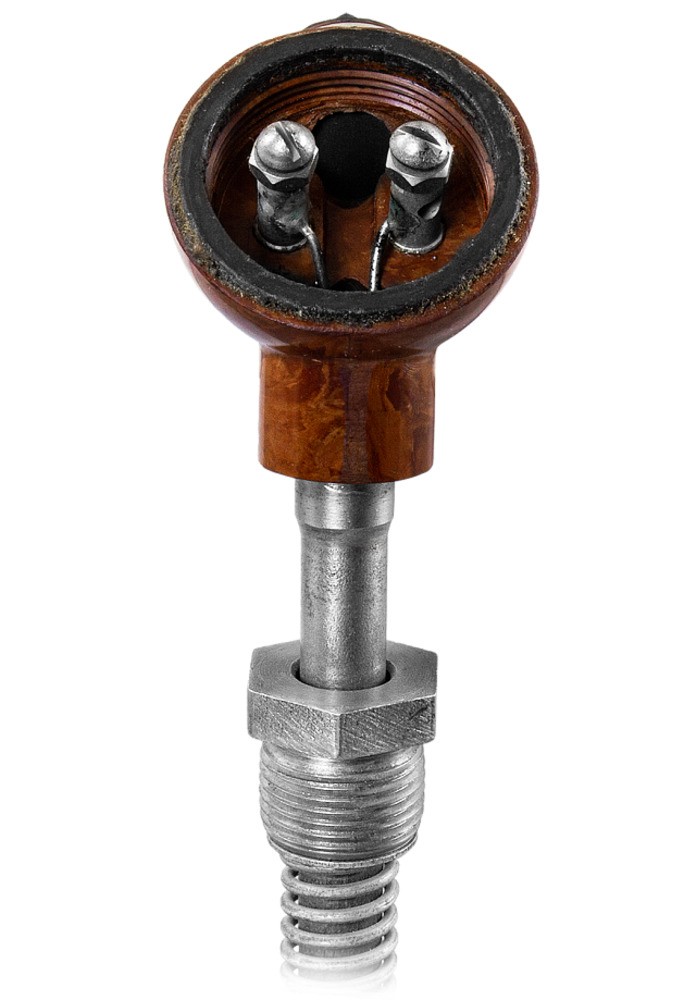

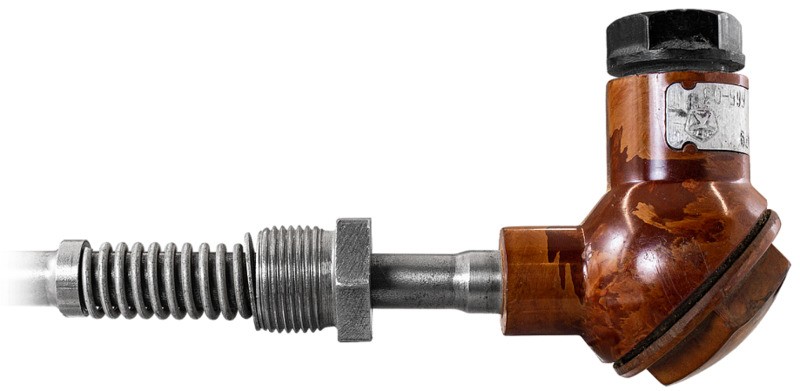

Термопара с коммутационной головкой ТХК-1479
Термопара предназначена для измерения температуры газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур
Особенности
- Подпружиненный штуцер
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХК (L) | ||
| Диапазон измеряемых температур | 0...+600°С | ||
| Длина монтажной части | 80 мм | ||
| Диаметр монтажной части | 10/8 мм | ||
| Присоединение | M20×1,5 мм | ||
| Тип спая | неизолированный | ||
| Исполнение коммутационной головки | пластмасса | ||
Номинальная статическая характеристика:
—
ХК (L)
Диапазон измеряемых температур:
—
0...+600°С
Класс допуска:
—
Длина монтажной части:
—
80 мм
Диаметр монтажной части:
—
10/8 мм
Тип спая:
—
неизолированный
Материал корпуса датчика:
—
Исполнение коммутационной головки:
—
пластмасса
Количество чувствительных элементов:
—
Присоединение:
—
M20×1,5 мм
Монтаж:
—
Штуцер:
—
Диапазон выходного тока преобразователя:
—
Напряжения питания:
—
Материал коммутационной головки:
—
