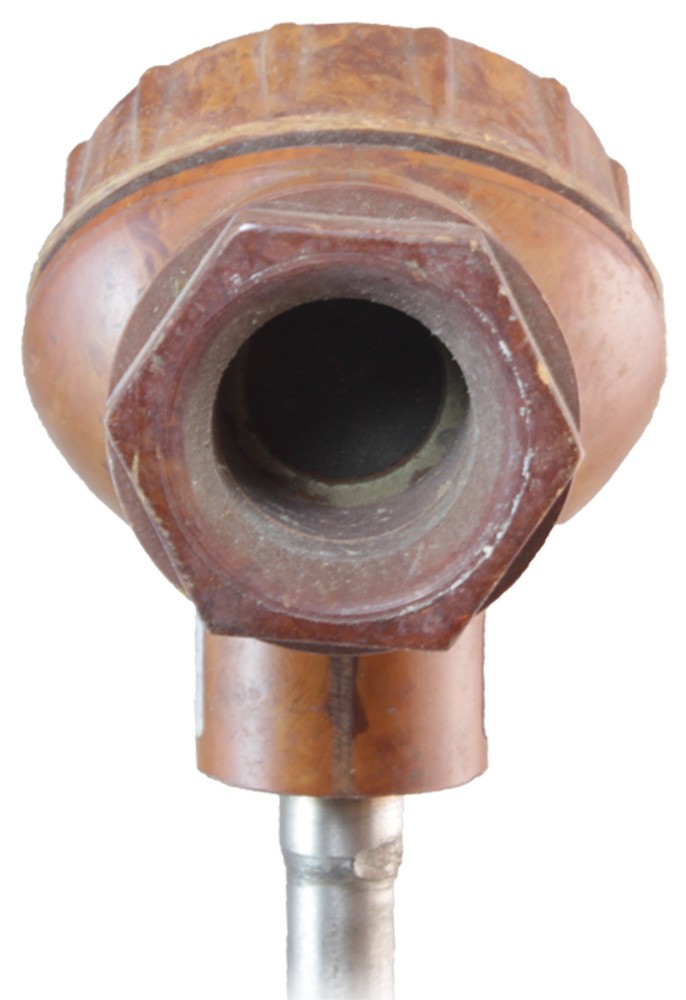

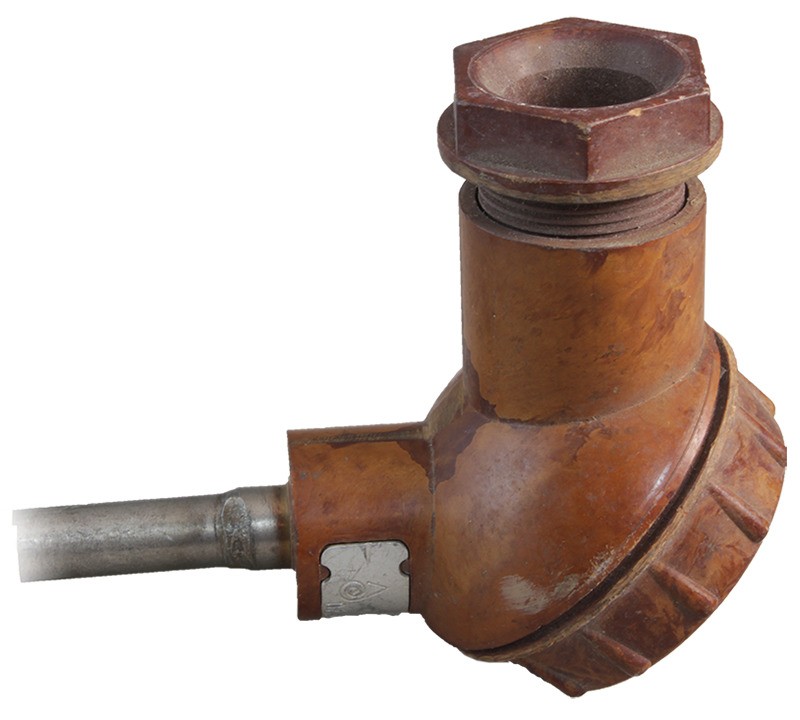

Термопара с коммутационной головкой ТХК-2088, ТХА-2088 и аналоги
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до +900°С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТХА-0179, ТХА-0515, ТХА-2088, ТХА-9312, ТХК 008-000, ТХК-0179, ТХК-0515, ТХК-2088, ТХК-775. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров.
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Для монтажа датчиков со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Особенности
- Большой диапазон измеряемых температур
- Возможность измерения высоких температур
- Способны выдерживать большие рабочие давления
Технические характеристики
| Параметр | Значение |
| Диапазон измеряемых температур | −40...+600°С −40...+800°С |
| Номинальная статическая характеристика | ХА (К), ХК (L) |
| Длина монтажной части | 10 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 630 мм, 800 мм |
| Диаметр монтажной части | 10/8 мм |
| Тип спая | Изолированный Неизолированный |
| Монтаж | М20×1,5 Подпружиненный штуцер |
Все модификации
| Артикул | Шильд | Длина погружной части, мм | Градуировка | Диапазон измерения температуры, °С | Изоляция спая | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| K20896 | нет | 160 | ХА | -40...+800 | неизолир. | Снято с производства | 300 руб. |
| K20888 | нет | 160 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20879 | ТХА-0179 | 120 | ХА | -40...+800 | изолир. | Снято с производства | 350 руб. |
| K20880 | ТХА-0179 | 160 | ХА | -40...+800 | изолир. | Снято с производства | 350 руб. |
| K20882 | ТХА-0179 | 200 | ХА | -40...+800 | изолир. | Снято с производства | 400 руб. |
| K20881 | ТХА-0515 | 160 | ХА | -40...+800 | изолир. | Снято с производства | 300 руб. |
| K20897 | ТХА-0515 | 160 | ХА | -40...+800 | неизолир. | Снято с производства | 300 руб. |
| K20883 | ТХА-2088 | 200 | ХА | -40...+800 | изолир. | Снято с производства | 400 руб. |
| K20884 | ТХА-9312 | 320 | ХА | -40...+800 | изолир. | Снято с производства | 400 руб. |
| K20877 | ТХК 008-000 | 400 | ХК | -40...+600 | изолир. | Со склада | 450 руб. |
| K20885 | ТХК-0179 | 120 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20891 | ТХК-0179 | 250 | ХК | -40...+600 | неизолир. | Со склада | 450 руб. |
| K20893 | ТХК-0179 | 320 | ХК | -40...+600 | неизолир. | Со склада | 400 руб. |
| K20873 | ТХК-0515 | 120 | ХК | -40...+600 | изолир. | Со склада | 461 руб. |
| K20886 | ТХК-0515 | 120 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20874 | ТХК-0515 | 160 | ХК | -40...+600 | изолир. | Со склада | 461 руб. |
| K20889 | ТХК-0515 | 160 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20875 | ТХК-0515 | 200 | ХК | -40...+600 | изолир. | Снято с производства | 400 руб. |
| K20890 | ТХК-0515 | 200 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20892 | ТХК-0515 | 250 | ХК | -40...+600 | неизолир. | Со склада | 400 руб. |
| K20876 | ТХК-0515 | 320 | ХК | -40...+600 | изолир. | Снято с производства | 350 руб. |
| K20894 | ТХК-0515 | 320 | ХК | -40...+600 | неизолир. | Со склада | 400 руб. |
| K20878 | ТХК-0515 | 400 | ХК | -40...+600 | изолир. | Снято с производства | 350 руб. |
| K20895 | ТХК-0515 | 400 | ХК | -40...+600 | неизолир. | Со склада | 350 руб. |
| K20887 | ТХК-2088 | 120 | ХК | -40...+600 | неизолир. | Со склада | 300 руб. |
| K20870 | ТХК-775 | 160 | ХК | -40...+600 | н/д | Со склада | 500 руб. |
| K20871 | ТХК-775 | 200 | ХК | -40...+600 | н/д | Со склада | 500 руб. |
| K20872 | ТХК-775 | 320 | ХК | -40...+600 | н/д | Со склада | 600 руб. |
