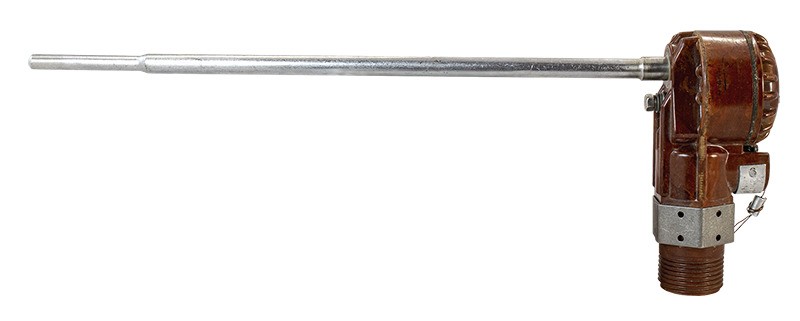

Термосопротивление с коммутационной головкой ТСМ-75-01
Термосопротивление ТСМ-75-01 предназначено для измерения температуры жидкого и газообразного аммиака, азотоводородной смеси, природного газа, конвертированного газа и моноэтанолоаминового раствора
Конструкция и принцип действия
Измерение температуры с помощью термопреобразователя сопротивления основано на свойстве платины или меди изменять электрическое сопротивление с изменением температуры.

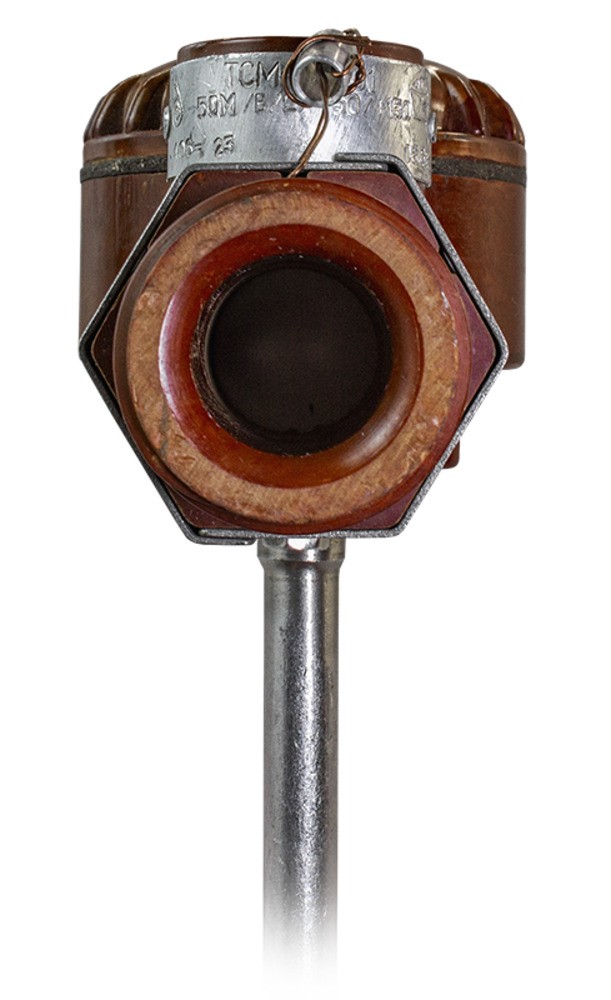

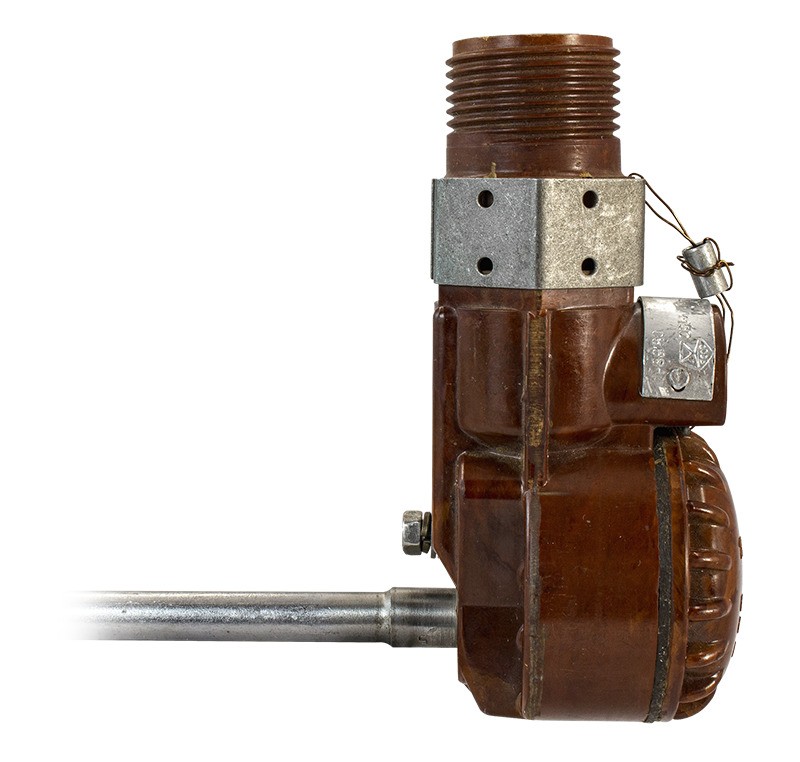

Изменение сопротивления регистрируется прибором, в измерительную схему которого включен термопреобразователь. Проволочный термометрический чувствительный элемент помещен в защитную арматуру, засыпан керамическим порошком и загерметизирован. Выводы подсоединены к контактам, размещенным в корпусе головки термопреобразователя, выполненном из пресоматериала.
Кабельный ввод термопреобразователя рассчитан на подсоединение кабеля с помощью металлического штуцера или штуцера из пресоматериала.
Термопреобразователь сопротивления, в зависимости от исполнения, крепится с помощью скользящего или передвижного, штуцера.
Технические характеристики
| Параметры | Значение | |
| Номинальная статическая характеристика (НСХ) | 50М | |
| Рабочий диапазон измеряемых температур | –50…+150°C | |
| Класс допуска | В | |
| Длина монтажной части | 320 мм | |
| Диаметр монтажной части | 10/8 мм (утоньшение) | |
| Показатель тепловой инерции | ≤ 30 с | |
| Схема соединения внутренних проводников | 2-x проводная | |
