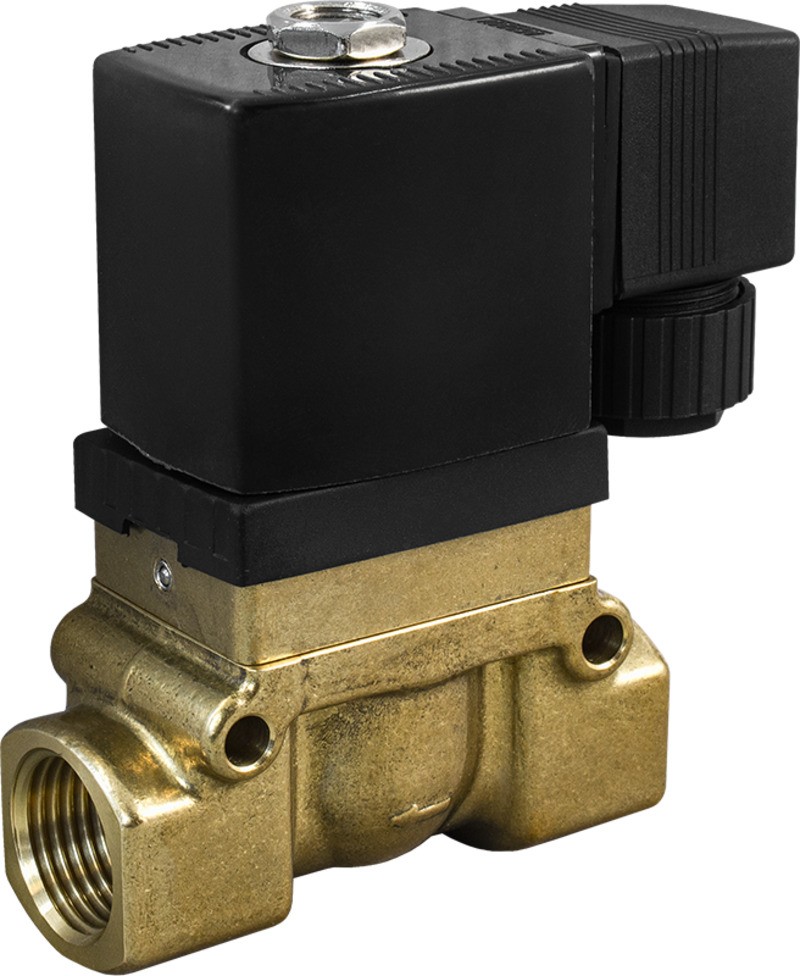

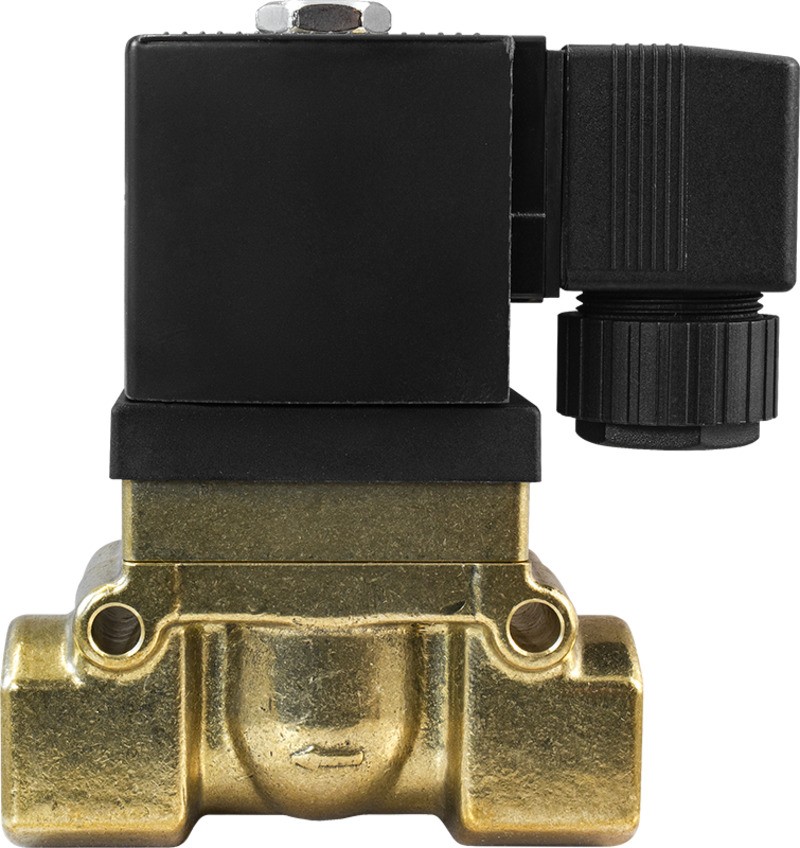

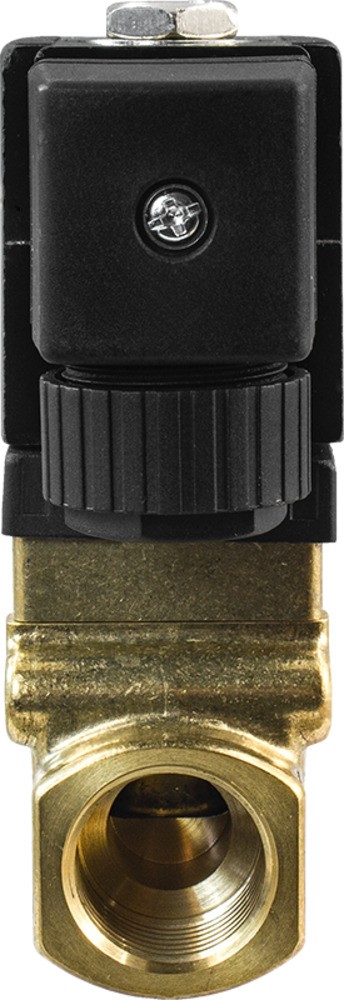

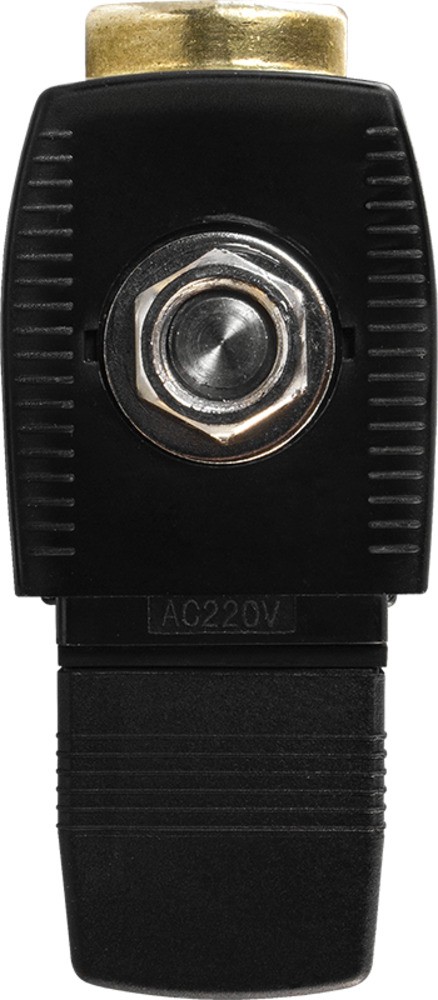

Соленоидный клапан (электромагнитный) AR-SB116-5
Является аналогом
| Производитель | TORK | Ode | Danfoss | ASCO | Ceme | Burkert |
| Модель/серия | T-GH | 21W | EV220B6 | Серия 210 | Серия 83 | 5404 |
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 5 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
- Использование для природного газа
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ | |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR | |
| Температура рабочей среды | 0…+90°С | |
| Рабочее давление | 0,1...4,0 MПa | |
| Диаметр условного прохода | 13 мм | |
| Присоединение | Резьбовое G½ | |
| Катушка | S91H, IP54 ASE11H*, IP65 | |
| Питание | S91H: ~220 В, ~110 В, ~24 В, =24 В, =12 В; ASE11H: ~220 В, =24 В, =12 В | |
| Мощность | S91H: 20 ВА (АС), 14 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC) | |
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-SB116-5015-13-1/2-GBN | 13 | 2,5 | ½" | 0,1 | 4,0 | 760 |
Расшифровка обозначения на примере клапана AR-SB116-5015-13-1/2-XYZ:
AR-SB116-5015 – модель клапана.
13 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| G86229 | S91H | ~220 | Ожидается 2022.12.15 | 11624 руб. |
| G86230 | ASE11H | ~220 | 120 дней | 13155 руб. |
| G86231 | S91H | ~110 | Под заказ к 2023.07.01 | 11724 руб. |
| G86232 | S91H | ~24 | Под заказ к 2023.07.01 | 11724 руб. |
| G86233 | S91H | =24 | Ожидается 2022.12.15 | 11724 руб. |
| G86234 | ASE11H | =24 | Под заказ к 2023.07.01 | 13255 руб. |
| G86235 | S91H | =12 | Под заказ к 2023.07.01 | 11724 руб. |
| G86236 | ASE11H | =12 | Под заказ к 2023.07.01 | 13255 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.06.2022 | 0.44 Мб |  |
