Соленоидный клапан (электромагнитный) AR-YCP11

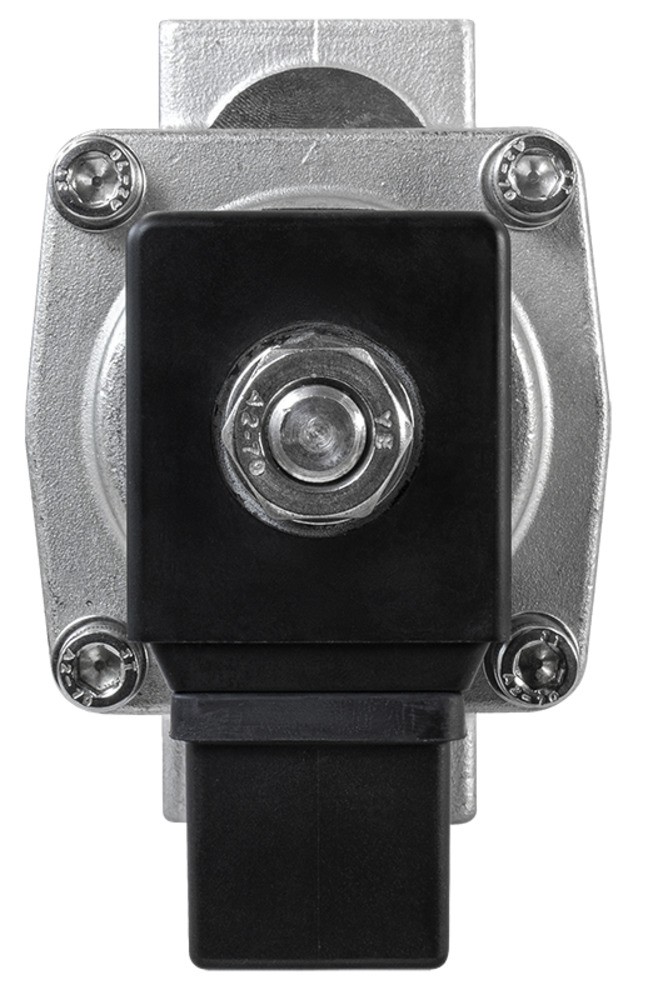

Соленоидный клапан (электромагнитный) AR-YCP11 рис.0

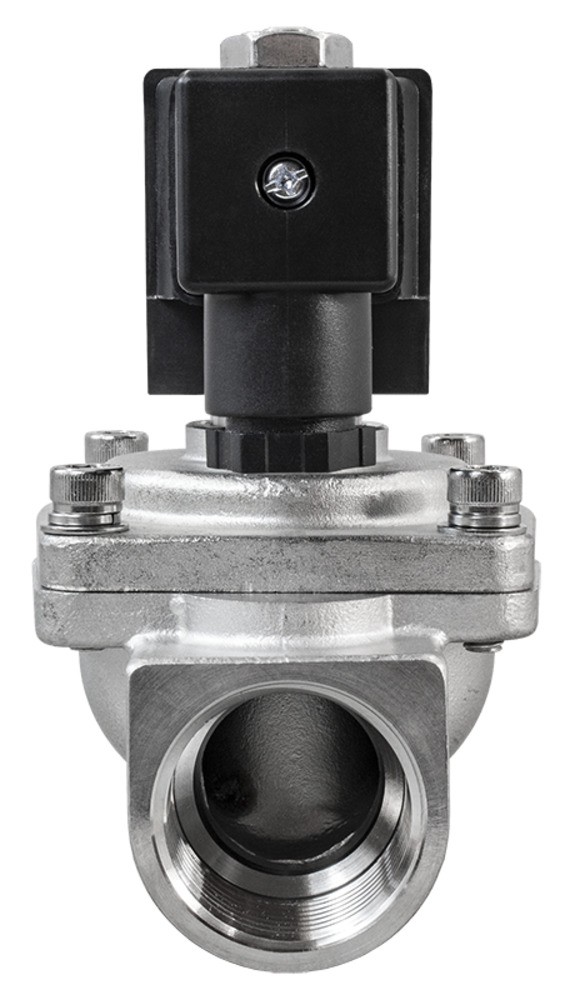

Соленоидный клапан (электромагнитный) AR-YCP11 рис.1

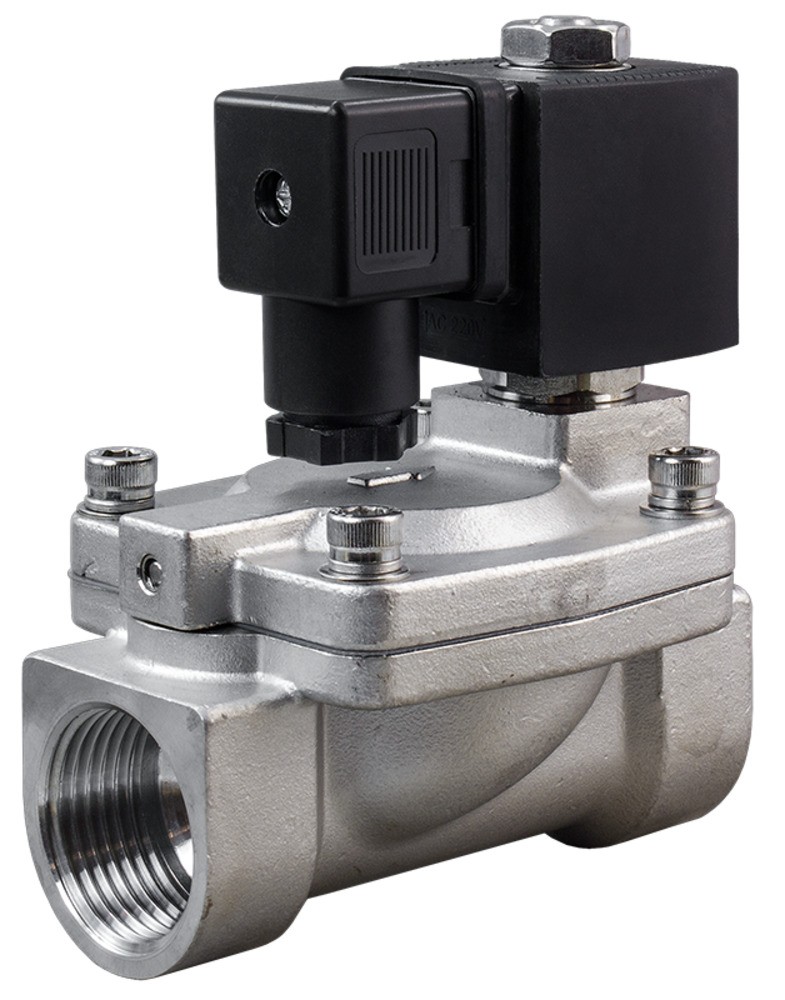

Соленоидный клапан (электромагнитный) AR-YCP11 рис.2

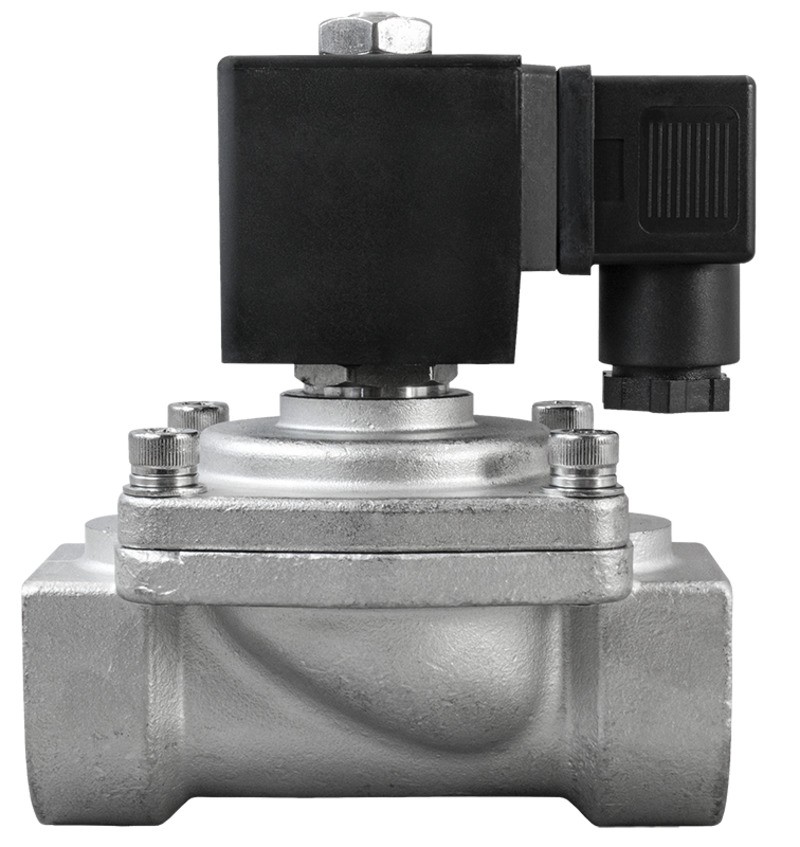

Соленоидный клапан (электромагнитный) AR-YCP11 рис.3

Артикул: 426713729

Сравнить

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

От 7 900 руб.

Характеристики

Рабочая среда:

—

пар, вода, горячая вода, масла, воздух, инертные газы, аммиак

Температура рабочей среды:

—

−20...+180°С

Давление:

—

0,03…1,6 MПa

Диаметр условного прохода:

—

12...25 мм

Материал корпуса:

—

нержавеющая сталь

ЦЕНА ПО ЗАПРОСУ

Описание
Характеристики

Является аналогом

Производитель	ASCO	Burkert	Ceme	TORK	Danfoss	Ode
Модель/серия	Серия 240	5404	Серия 90	T-SYD	EV220B	21X

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP11 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

Пониженное энергопотребление
Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, воздух, инертные газы, аммиак
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+180°С
Температура окружающей среды	−30…+50°С
Рабочее давление	0,03…1,6 MПa
Диаметр условного прохода	12...25 мм
Присоединение	Резьбовое G⅜"...G2"
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S91H IP54	20 ВА	V	V	V
S91H IP54	14 Вт				V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт				V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт				V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCP11-12-3/8-GSP	12	3,8	⅜"	0,03	1,6	730
AR-YCP11-15-1/2-GSP	15	3,8	½"			680
AR-YCP11-20-3/4-GSP	20	8	¾"			890
AR-YCP11-25-1-GSP	25	10,2	1"			1280

Расшифровка обозначения на примере клапана AR-YCP11-12-3/8-XYZ:
AR-YCP11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Все модификации

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E58902	12	S91H	~220	Со склада	7900 руб.
E58914	12	S91H	~110	Со склада	8000 руб.
E58922	12	S91H	~24	Со склада	8000 руб.
E58930	12	S91H	=24	Со склада	8000 руб.
E58942	12	S91H	=12	Со склада	8000 руб.
E58906	12	ASE11H	~220	Со склада	9431 руб.
E58934	12	ASE11H	=24	Со склада	9531 руб.
E58946	12	ASE11H	=12	Со склада	9531 руб.
E58910	12	ASEx543	~220	120 дней	13822 руб.
E58918	12	ASEx543	~110	Со склада	13922 руб.
E58926	12	ASEx543	~24	120 дней	13922 руб.
E58938	12	ASEx543	=24	120 дней	13922 руб.
E58950	12	ASEx543	=12	120 дней	13922 руб.
E58903	15	S91H	~220	Ожидается 2022.11.28	7900 руб.
E58915	15	S91H	~110	120 дней	8000 руб.
E58923	15	S91H	~24	Под заказ к 2023.07.01	8000 руб.
E58931	15	S91H	=24	Под заказ к 2023.07.01	8000 руб.
E58943	15	S91H	=12	Под заказ к 2023.07.01	8000 руб.
E58907	15	ASE11H	~220	Под заказ к 2023.07.01	9431 руб.
E58935	15	ASE11H	=24	Под заказ к 2023.07.01	9531 руб.
E58947	15	ASE11H	=12	120 дней	9531 руб.
E58911	15	ASEx543	~220	Под заказ к 2023.07.01	13822 руб.
E58919	15	ASEx543	~110	120 дней	13922 руб.
E58927	15	ASEx543	~24	120 дней	13922 руб.
E58939	15	ASEx543	=24	120 дней	13922 руб.
E58951	15	ASEx543	=12	120 дней	13922 руб.
E58904	20	S91H	~220	Со склада	9831 руб.
E58916	20	S91H	~110	Со склада	9931 руб.
E58924	20	S91H	~24	Со склада	9931 руб.
E58932	20	S91H	=24	Со склада	9931 руб.
E58944	20	S91H	=12	Со склада	9931 руб.
E58908	20	ASE11H	~220	Со склада	11362 руб.
E58936	20	ASE11H	=24	Со склада	11462 руб.
E58948	20	ASE11H	=12	Со склада	11462 руб.
E58912	20	ASEx543	~220	Под заказ к 2023.07.01	15753 руб.
E58920	20	ASEx543	~110	Со склада	15853 руб.
E58928	20	ASEx543	~24	120 дней	15853 руб.
E58940	20	ASEx543	=24	Под заказ к 2023.07.01	15853 руб.
E58952	20	ASEx543	=12	120 дней	15853 руб.
E58905	25	S91H	~220	Со склада	11763 руб.
E58917	25	S91H	~110	Со склада	11863 руб.
E58925	25	S91H	~24	Со склада	11863 руб.
E58933	25	S91H	=24	Со склада	11863 руб.
E58945	25	S91H	=12	Со склада	11863 руб.
E58909	25	ASE11H	~220	Со склада	13294 руб.
E58937	25	ASE11H	=24	Со склада	13394 руб.
E58949	25	ASE11H	=12	Со склада	13394 руб.
E58913	25	ASEx543	~220	Под заказ к 2023.07.01	17685 руб.
E58921	25	ASEx543	~110	Со склада	17785 руб.
E58929	25	ASEx543	~24	120 дней	17785 руб.
E58941	25	ASEx543	=24	120 дней	17785 руб.
E58953	25	ASEx543	=12	120 дней	17785 руб.

Габаритные размеры

Размер, мм	AR-YCP11-12	AR-YCP11-15	AR-YCP11-20	AR-YCP11-25
A	106	106	117	128
B	48	48	60	72
C	73	75	83	100
D	13,5	13,5	16,5	20
G	⅜"	½"	¾"	1"

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.06.2022	0.6 Мб
