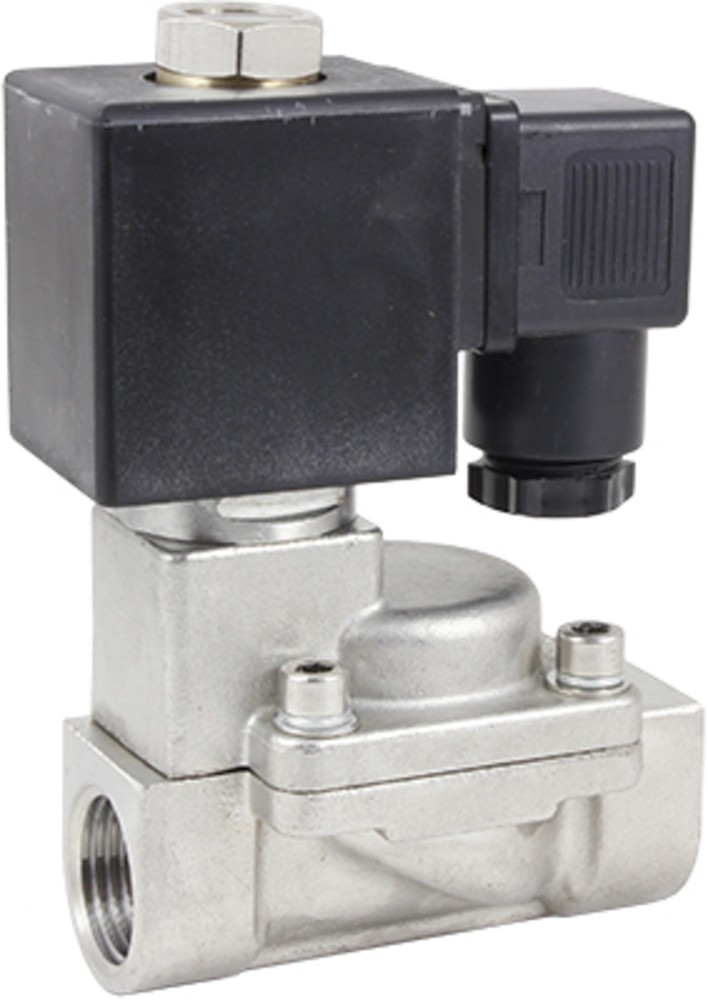

Соленоидный клапан (электромагнитный) AR-YCP32-50 (VITON)

Новинка
Артикул: A8296

Клапан соленоидный нормально открытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

От 27 864 руб.

Характеристики

Рабочая среда:
пар, вода, горячая вода, масла, спирт
Температура рабочей среды:
−20...+150°С
Давление:
0,05…1,6 MПa
Диаметр условного прохода:
50 мм
Материал корпуса:
нержавеющая сталь

Способы доставки

Самовывоз

Курьером

Способы оплаты

Оплата наличными

СберБанк РФ

Безналичный расчет

СбербанкОнлайн

Является аналогом

Производитель TORK Ceme Danfoss
Модель/серия T-SYDN Серия 87 EV220B

Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32-50 (VITON) предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Долгий срок службы уплотнителя в среде пара
  • Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
  • Работа при высоком давлении до 1,6 МПа

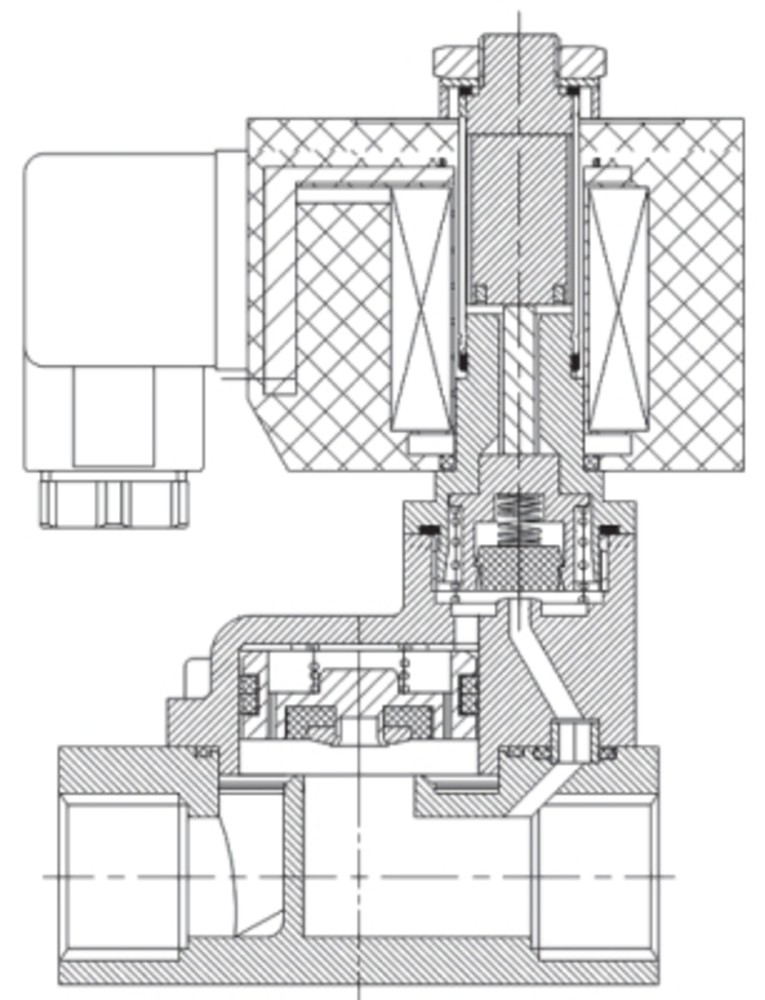

Принцип действия и область применения

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Пар, вода, горячая вода, масла, спирт
Материал Корпуса: нержавеющая сталь
Уплотнения: VITON
Температура рабочей среды −20...+150°С
Температура окружающей среды −30…+50°С
Рабочее давление 0,05…1,6 MПa
Диаметр условного прохода 50 мм
Присоединение Резьбовое G2"
Катушка AS21HT, IP65
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность 22 ВА (АС), 15 Вт (DC)

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Вес, г
AR-YCP32-50-2-GSV 50 41 G2" 0,05 1,6 3590

Расшифровка обозначения на примере клапана AR-YCP32-50-2-XYZ:
AR-YCP32 – модель клапана.
50 – Ду, мм (диаметр условного отверстия).

2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – Viton.

Все модификации

Артикул Питание, В Срок поставки Стоимость
E56487 ~220 Со склада 27864 руб.
E56488 ~110 Со склада 27964 руб.
E56489 ~24 Со склада 27964 руб.
E56490 =24 Со склада 27964 руб.
E56491 =12 Со склада 27964 руб.



Габаритные размеры



Размер, мм AR-YCP32-50
A 176
B 120
C 155
D 34
G 2"

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 25.04.2022 0.49 Мб
Рабочая среда:
пар, вода, горячая вода, масла, спирт
Температура рабочей среды:
−20...+150°С
Давление:
0,05…1,6 MПa
Диаметр условного прохода:
50 мм
Материал корпуса:
нержавеющая сталь
Материал уплотнения:
VITON
Присоединение:
резьбовое G2
