Система предотвращения протечек AR-WPS-011

Новинка
Артикул: A8319

Системы предотвращения протечек, которые можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления – везде, где возможна утечка жидкости

От 6 703 руб.

Характеристики

Состав системы:
датчик обнаружения протечки AR-WS, шаровой кран в сборе с электроприводом
Рабочая среда:
вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт
Температура рабочей среды:
0...+100°С
Давление:
0...1 МПа
Диаметр условного прохода крана:
15 мм, 20 мм

AR-WPS-011 – это системы предотвращения протечек, которые можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления – везде, где возможна утечка жидкости.

При появлении жидкости между электродами датчика AR-WS система предотвращения протечек подаст звуковой сигнал тревоги и автоматически перекроет подачу жидкости с помощью шарового крана с электроприводом. Открытие крана и возобновление подачи жидкости возможно только после устранения влаги между электродами датчика.

Состав системы

Системы предотвращения протечек AR-WPS-011 состоят из двух основных элементов: одного датчика обнаружения протечки AR-WS и шарового крана в сборе с электроприводом, предназначенного для экстренного прекращения подачи жидкости.

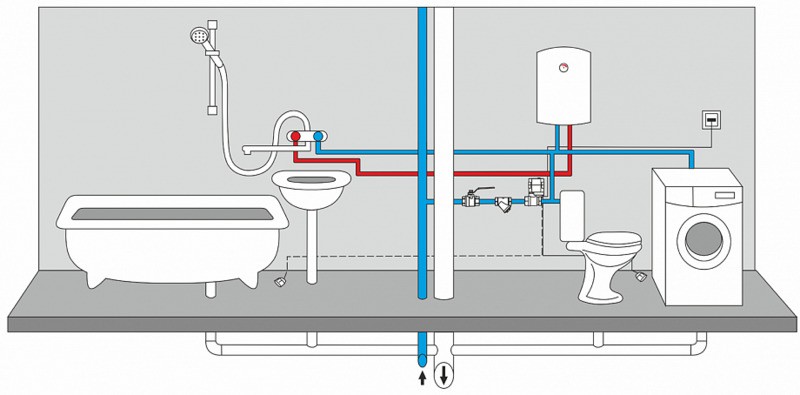

Датчики обнаружения протечки AR-WS устанавливаются электродами вниз в местах вероятного появления жидкости: под ванной, мойкой, рядом с унитазом или раковиной, под стиральной и посудомоечной машинами, батареей или котлом отопления, бойлером и т.д.
Шаровой кран с электроприводом предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки. Шаровой кран устанавливается на вводных трубопроводах горячей и холодной воды (или системе отопления) после ручных вентилей в местах, удобных для монтажа и обслуживания. В зависимости от назначения системы шаровые краны бывают разных размеров (с диаметром условного прохода – 15 или 20 мм). Шаровой кран с диаметром ½ дюйма применяется, как правило, для разводки горячей и холодной воды по дому, ¾ дюйма – для систем отопления, 1 дюйм – в системах централизованного водоснабжения или в котлах.

Особенности

  • Длина провода датчика AR-WS: 6 м
  • Датчики системы подходят для работы с теплоносителями (антифриз, этиленгликоль, тосол)
  • Защита трубопровода от гидравлических ударов
  • Благодаря специальной конструкции крана
  • Удобство в эксплуатации и обслуживании
  • Блок питания =5 В, 1 А в комплекте

Технические характеристики

Параметр Значение
Материалы крана Корпус: латунь; уплотнение: PTFE
Рабочая среда Вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт
Температура рабочей среды 0...+100°С
Рабочее давление 0...1 МПа
Диаметр условного прохода крана 15 мм 20 мм
Присоединение крана ½" или ¾" 1"
Угол полного поворота 90° (вращение в обоих направлениях)
Max крутящий момент 2 Н∙м
Время полного поворота ≤ 5 с
Напряжение питания =5 В
Потребляемая мощность ≤ 5 Вт
Рабочий ток ≤ 1 А
Время запуска тревоги 1 с
Срок службы не менее 50 000 срабатываний
Степень защиты IP65
Длина провода датчика AR-WS 6 м
Вес
- AR-WPS-011
- блок питания

375 г
70 г

525 г
70 г

Все модификации

Артикул Присоединение крана Срок поставки Стоимость
D23881 1/2" Под заказ к 2023.07.15

6703 руб.

D23882 3/4" Под заказ к 2023.07.15

7342 руб.

D23883 1" Под заказ к 2023.07.15

8618 руб.

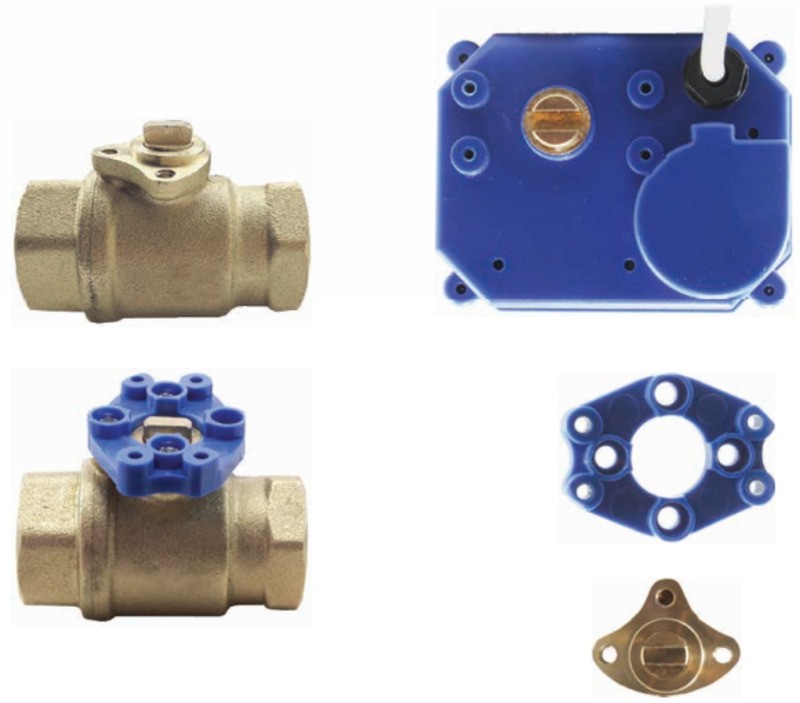

Элементы систем



Габаритные размеры



Размер, мм AR-WPS-011-15 AR-WPS-011-20/15 AR-WPS-011-25/20
∅d 15 15 20
D 15 17 23
G ½" ¾" 1"
H 38 38 49
L1 57 61 72
L2 66 66 74
L3 33 33 43

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 29.11.2022 0.7 Мб
Состав системы:
датчик обнаружения протечки AR-WS, шаровой кран в сборе с электроприводом
Рабочая среда:
вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт
Температура рабочей среды:
0...+100°С
Давление:
0...1 МПа
Диаметр условного прохода крана:
15 мм, 20 мм
Крутящий момент:
2 Н·м
Время полного поворота:
≤ 5 с
Материал крана:
корпуса – латунь, уплотнения – PTFE
Присоединение крана:
G½...G1
Степень защиты:
IP65
