Кран шаровой КПР-2 с электроприводом ЭПР7
Хит Новинка
Кран шаровой КПР-2 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 25...100 мм |
| Присоединение крана | Резьбовое G1"...G4" |

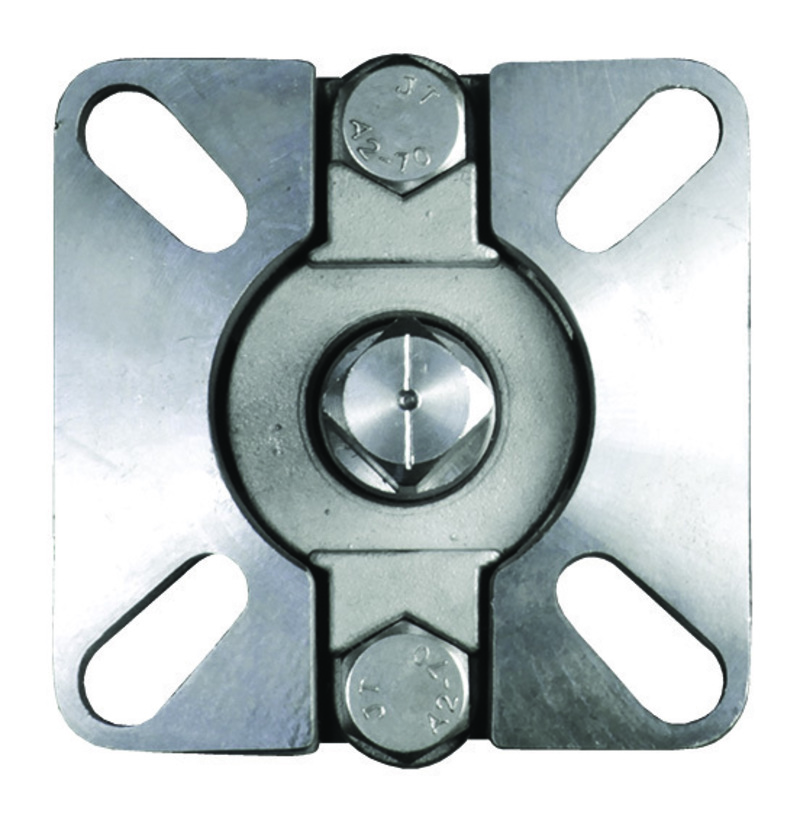

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7 |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2-025 GSP | 25 | 69 | 1" | 11×11 | 720 |
| КПР-2-032 GSP | 32 | 93 | 1¼" | 11×11 | 1030 |
| КПР-2-040 GSP | 40 | 144 | 1½" | 14×14 | 1870 |
| КПР-2-050 GSP | 50 | 229 | 2" | 14×14 | 1770 |
| КПР-2-065 GSP | 65 | 404 | 2½" | 17×17 | 4010 |
| КПР-2-080 GSP | 80 | 573 | 3" | 17×17 | 5350 |
| КПР-2-100 GSP | 100 | 936 | 4" | 17×17 | 8420 |
Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| N79178 | 25 | =24 В | Нет | ЭПР7-005 | Со склада (комплектация 1..72 часа) | 26747 руб. |
| N79179 | 32 | =24 В | Нет | ЭПР7-005 | Со склада (комплектация 1..72 часа) | 28224 руб. |
| N79180 | 40 | =24 В | Нет | ЭПР7-005 | Со склада (комплектация 1..72 часа) | 30640 руб. |
| N79181 | 50 | =24 В | Нет | ЭПР7-005 | Со склада (комплектация 1..72 часа) | 32601 руб. |
| N79182 | 25 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 32782 руб. |
| N79183 | 32 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 34259 руб. |
| N79184 | 40 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 36675 руб. |
| N79185 | 50 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 38636 руб. |
| N79186 | 65 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 47145 руб. |
| N79187 | 80 | =24 В | Нет | ЭПР7-010 | Со склада (комплектация 1..72 часа) | 54285 руб. |
| N79188 | 25 | ~220 В | ЭПР7-005 | Нет | Со склада (комплектация 1..72 часа) | 24653 руб. |
| N79189 | 32 | ~220 В | ЭПР7-005 | Нет | Со склада (комплектация 1..72 часа) | 26130 руб. |
| N79190 | 40 | ~220 В | ЭПР7-005 | Нет | Со склада (комплектация 1..72 часа) | 28546 руб. |
| N79191 | 50 | ~220 В | ЭПР7-005 | Нет | Со склада (комплектация 1..72 часа) | 30507 руб. |
| N79192 | 25 | ~220 В | ЭПР7-010 | Нет | 120 дней | 30139 руб. |
| N79193 | 32 | ~220 В | ЭПР7-010 | Нет | 120 дней | 31616 руб. |
| N79194 | 40 | ~220 В | ЭПР7-010 | Нет | 120 дней | 34032 руб. |
| N79195 | 50 | ~220 В | ЭПР7-010 | Нет | 120 дней | 35993 руб. |
| N79196 | 65 | ~220 В | ЭПР7-010 | Нет | 120 дней | 44502 руб. |
| N79197 | 80 | ~220 В | ЭПР7-010 | Нет | 120 дней | 51642 руб. |

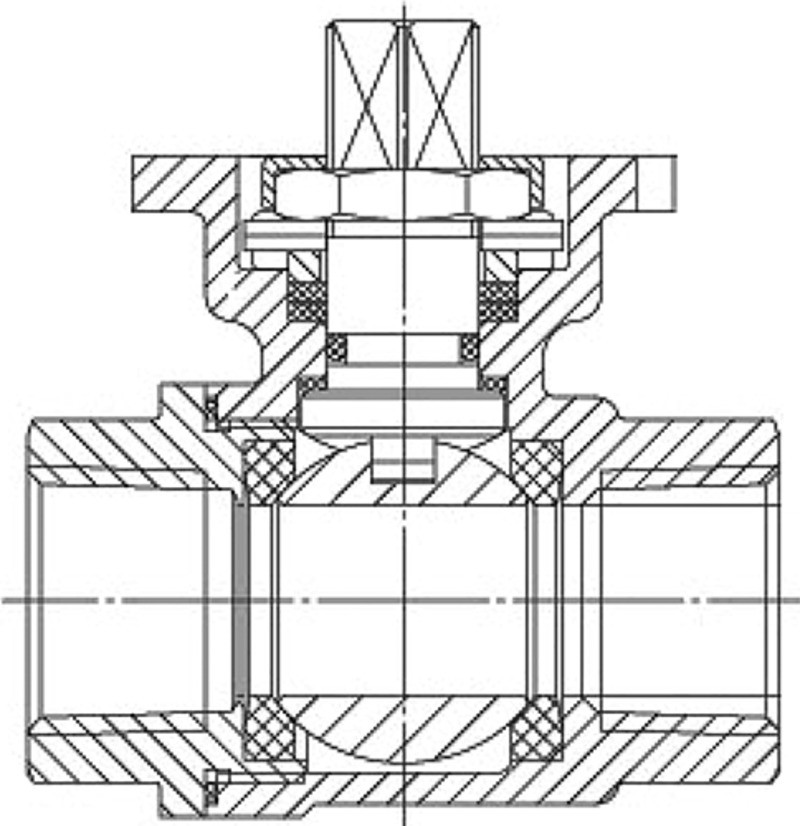

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-2-025 | 25 | 1" | 87 | 50 | 51×51 | 53 | 14 | 79,5 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-032 | 32 | 1¼" | 106 | 70 | 51×51 | 61 | 11,5 | 96 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-040 | 40 | 1½" | 123 | 68 | 70×70 | 68 | 16 | 106 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-050 | 50 | 2" | 140 | 87,5 | 68,5×68,5 | 78 | 17 | 120 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-065 | 65 | 2½" | 176 | 116 | 96×96 | 98 | 21 | 145 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-080 | 80 | 3" | 193 | 134 | 95×95 | 105 | 20,5 | 167 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-100 | 100 | 4" | 225 | 163 | 95,5×95,5 | 125 | 21 | 203 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.87 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
25...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G1...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7
Питание электропривода:
—
~220 В, =24 В
