Кран шаровой КПР-3 с электроприводом ЭПР7
Новинка
Кран шаровой КПР-3 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа |
| Диаметр условного прохода | 25...100 мм |
| Присоединение крана | Резьбовое G1"...G4" |

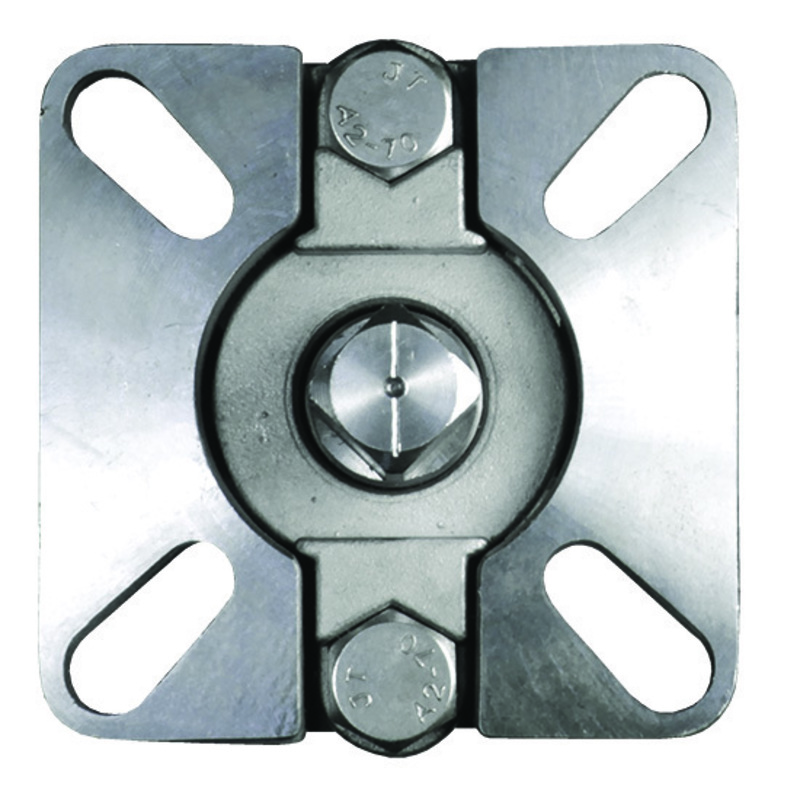

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7 |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3-025 GSP | 25 | 69 | 1" | 11×11 | 960 |
| КПР-3-032 GSP | 32 | 93 | 1¼" | 11×11 | 1700 |
| КПР-3-040 GSP | 40 | 144 | 1½" | 14×14 | 1950 |
| КПР-3-050 GSP | 50 | 229 | 2" | 14×14 | 2560 |
| КПР-3-065 GSP | 65 | 404 | 2½" | 17×17 | 5270 |
| КПР-3-080 GSP | 80 | 573 | 3" | 17×17 | 7680 |
| КПР-3-100 GSP | 100 | 936 | 4" | 17×17 | 13110 |
Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45240 | 25 | =24 В | Нет | ЭПР7-005 | 120 дней | 27782 руб. |
| O45241 | 32 | =24 В | Нет | ЭПР7-005 | 120 дней | 30028 руб. |
| O45242 | 40 | =24 В | Нет | ЭПР7-005 | 120 дней | 32383 руб. |
| O45243 | 50 | =24 В | Нет | ЭПР7-005 | 120 дней | 35522 руб. |
| O45244 | 25 | =24 В | Нет | ЭПР7-010 | 120 дней | 33817 руб. |
| O45245 | 32 | =24 В | Нет | ЭПР7-010 | 120 дней | 36063 руб. |
| O45246 | 40 | =24 В | Нет | ЭПР7-010 | 120 дней | 38418 руб. |
| O45247 | 50 | =24 В | Нет | ЭПР7-010 | 120 дней | 41557 руб. |
| O45248 | 65 | =24 В | Нет | ЭПР7-010 | 120 дней | 52683 руб. |
| O45249 | 80 | =24 В | Нет | ЭПР7-010 | 120 дней | 61770 руб. |
| O45250 | 40 | =24 В | Нет | ЭПР7-025 | 120 дней | 51123 руб. |
| O45251 | 50 | =24 В | Нет | ЭПР7-025 | 120 дней | 54262 руб. |
| O45252 | 65 | =24 В | Нет | ЭПР7-025 | 120 дней | 65388 руб. |
| O45253 | 80 | =24 В | Нет | ЭПР7-025 | 120 дней | 74475 руб. |
| O45254 | 100 | =24 В | Нет | ЭПР7-025 | 120 дней | 95520 руб. |
| O45255 | 25 | ~220 В | ЭПР7-005 | Нет | 120 дней | 25688 руб. |
| O45256 | 32 | ~220 В | ЭПР7-005 | Нет | 120 дней | 27934 руб. |
| O45257 | 40 | ~220 В | ЭПР7-005 | Нет | 120 дней | 30289 руб. |
| O45258 | 50 | ~220 В | ЭПР7-005 | Нет | 120 дней | 33428 руб. |
| O45259 | 25 | ~220 В | ЭПР7-010 | Нет | 120 дней | 31174 руб. |
| O45260 | 32 | ~220 В | ЭПР7-010 | Нет | 120 дней | 33420 руб. |
| O45261 | 40 | ~220 В | ЭПР7-010 | Нет | 120 дней | 35775 руб. |
| O45262 | 50 | ~220 В | ЭПР7-010 | Нет | 120 дней | 38914 руб. |
| O45263 | 65 | ~220 В | ЭПР7-010 | Нет | 120 дней | 50040 руб. |
| O45264 | 80 | ~220 В | ЭПР7-010 | Нет | 120 дней | 59127 руб. |
| O45265 | 40 | ~220 В | ЭПР7-025 | Нет | 120 дней | 47326 руб. |
| O45266 | 50 | ~220 В | ЭПР7-025 | Нет | 120 дней | 50465 руб. |
| O45267 | 65 | ~220 В | ЭПР7-025 | Нет | 120 дней | 61591 руб. |
| O45268 | 80 | ~220 В | ЭПР7-025 | Нет | 120 дней | 70678 руб. |
| O45269 | 100 | ~220 В | ЭПР7-025 | Нет | 120 дней | 91723 руб. |

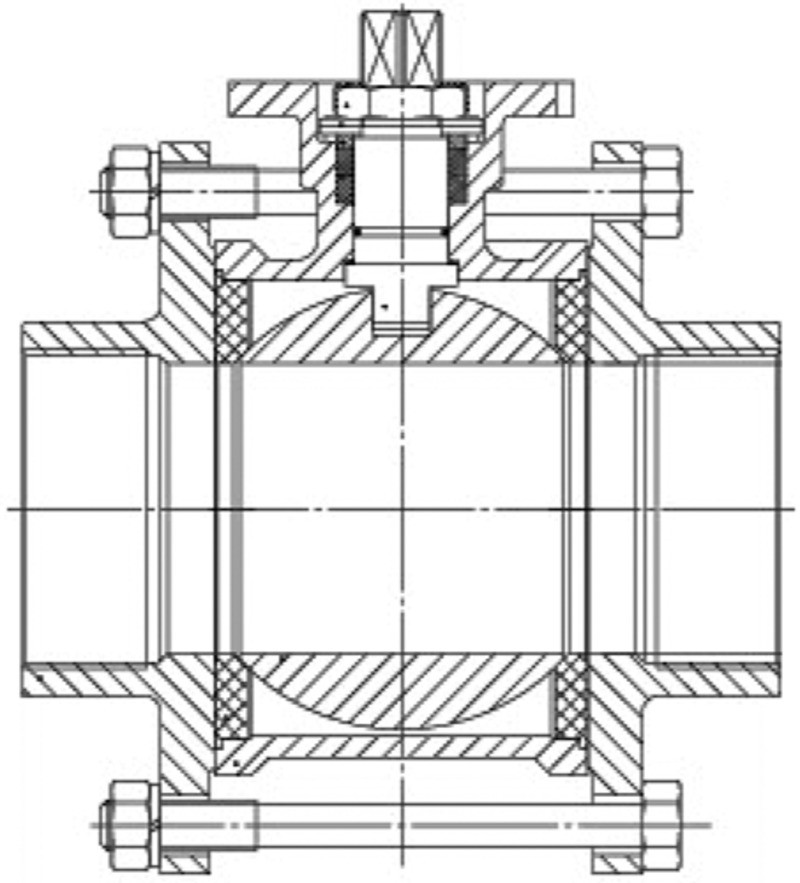

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| DN | G | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-3-025 | 25 | 1" | 96 | 69 | 50×50 | 52 | 14 | 81 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-032 | 32 | 1¼" | 114 | 72 | 50×50 | 67 | 12 | 98 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-040 | 40 | 1½" | 130 | 82,5 | 68×68 | 72 | 18 | 111 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-050 | 50 | 2" | 141 | 91 | 69×69 | 77 | 17 | 126 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-065 | 65 | 2½" | 175 | 117 | 95×95 | 95 | 23 | 184 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-080 | 80 | 3" | 204 | 144 | 96×96 | 110 | 30 | 203 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-100 | 100 | 4" | 245 | 222 | 95×95 | 125 | 25 | 240 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа
Диаметр условного прохода:
—
25...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G1...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7
Питание электропривода:
—
~220 В, =24 В
