Кран шаровой трехходовой КПР-Т3-L (L-тип) с ручным приводом (Краны ISO5211 трехходовые ручные)
Новинка
Есть видеообзор
Кран шаровой трехходовой с ручным приводом КПР-Т3-L предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 8...100 мм |
| Присоединение крана | Резьбовое G¼"...G4" |

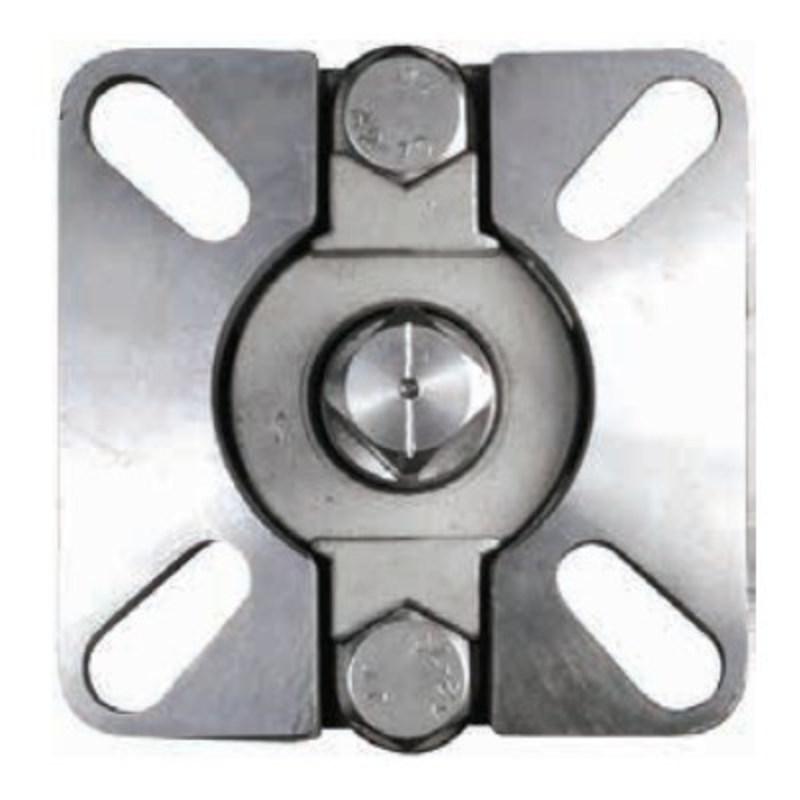

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель ручного привода | ПРК2 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-L-008/8-GSP | 8 | 5 | ¼" | 9×9 | 550 |
| КПР-Т3-L-015/11-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-L-020/14-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-L-025/17-GSP | 25 | 69 | 1" | 11×11 | 930 |
| КПР-Т3-L-032/22-GSP | 32 | 93 | 1¼" | 11×11 | 2010 |
| КПР-Т3-L-040/28-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-L-050/35-GSP | 50 | 229 | 2" | 14×14 | 4320 |
| КПР-Т3-L-065/45-GSP | 65 | 404 | 2½" | 17×17 | 6660 |
| КПР-Т3-L-080/45-GSP | 80 | 573 | 3" | 17×17 | 9430 |
| КПР-Т3-L-100/70-GSP | 100 | 936 | 4" | 17×17 | 13 540 |
Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:
КПР-Т3-L– модель крана.
008 – диаметр условного прохода.
8 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-L
Все модификации
| Артикул | Диаметр условного прохода, мм | Присоединение | Модель ручного привода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M94374 | 8 | G1/4" | ПРК2-020 | 120 дней | 2768 руб. |
| M94375 | 10 | G3/8" | ПРК2-020 | 120 дней | 2768 руб. |
| M94376 | 15 | G1/2" | ПРК2-020 | Со склада (комплектация 1..72 часа) | 3267 руб. |
| M94377 | 20 | G3/4" | ПРК2-020 | Со склада (комплектация 1..72 часа) | 4380 руб. |
| M94378 | 25 | G1" | ПРК2-032 | Со склада (комплектация 1..72 часа) | 7233 руб. |
| M94379 | 32 | G1 1/4" | ПРК2-032 | Со склада (комплектация 1..72 часа) | 10923 руб. |
| M94380 | 40 | G1 1/2" | ПРК2-050 | Со склада (комплектация 1..72 часа) | 16306 руб. |
| M94381 | 50 | G2" | ПРК2-050 | Со склада (комплектация 1..72 часа) | 21526 руб. |
| M94382 | 65 | G2 1/2" | ПРК2-080 | 120 дней | 25106 руб. |
| M94383 | 80 | G3" | ПРК2-080 | 120 дней | 46137 руб. |
| M94384 | 65 | G2 1/2" | ПРК2-100 | 120 дней | 25106 руб. |
| M94385 | 80 | G3" | ПРК2-100 | 120 дней | 46137 руб. |
| M94386 | 100 | G4" | ПРК2-100 | 120 дней | 56856 руб. |

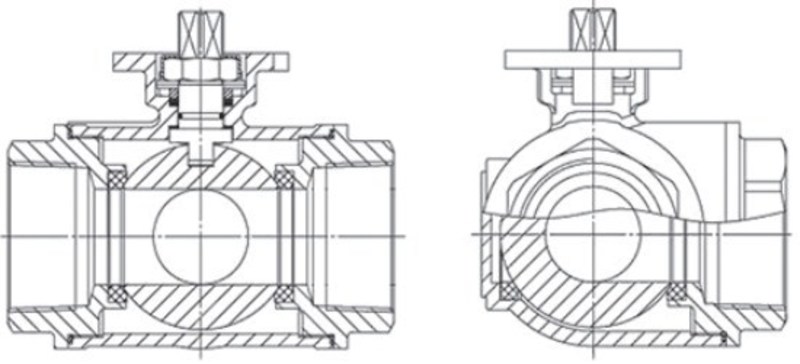

| Габаритные размеры |
 |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅ N | ∅ K | ||||||
| КПР-Т3-L-008/8 | 8 | 8 | ¼" | 64 | 44×44 | 34 | 12,5 | 71,5 | 34 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-015/11 | 15 | 11 | ½" | 67 | 44×44 | 37 | 14 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-020/14 | 20 | 14 | ¾" | 77,5 | 44×44 | 41 | 15 | 83,5 | 42 | 61 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-025/17 | 25 | 17 | 1" | 83 | 48×48 | 49 | 12 | 89 | 45 | 68 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-032/22 | 32 | 22 | 1¼" | 100 | 48×48 | 56 | 12 | 128 | 64 | 97 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-040/28 | 40 | 28 | 1½" | 131 | 71×71 | 70 | 22 | 124 | 65 | 102,5 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-L-050/35 | 50 | 35 | 2" | 138 | 71×71 | 75 | 17 | 149 | 83 | 120 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-L-065/45 | 65 | 45 | 2½" | 164 | 96×96 | 90 | 20 | 176 | 90 | 142 | 17×17 | 70 (F07) | 102 (F10) | ||
| КПР-Т3-L-080/45 | 80 | 45 | 3" | 182 | 95×95 | 110 | 17,5 | 200 | 100 | 166 | 17×17 | 70 (F07) | 102 (F10) | ||
| КПР-Т3-L-100/70 | 100 | 70 | 4" | 207 | 96×96 | 113 | 20 | 235 | 112 | 195 | 17×17 | 70 (F07) | 102 (F10) | ||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.91 Мб |  |
Тип:
—
переключающий (L-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
8...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¼...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель ручного привода:
—
ПРК2
