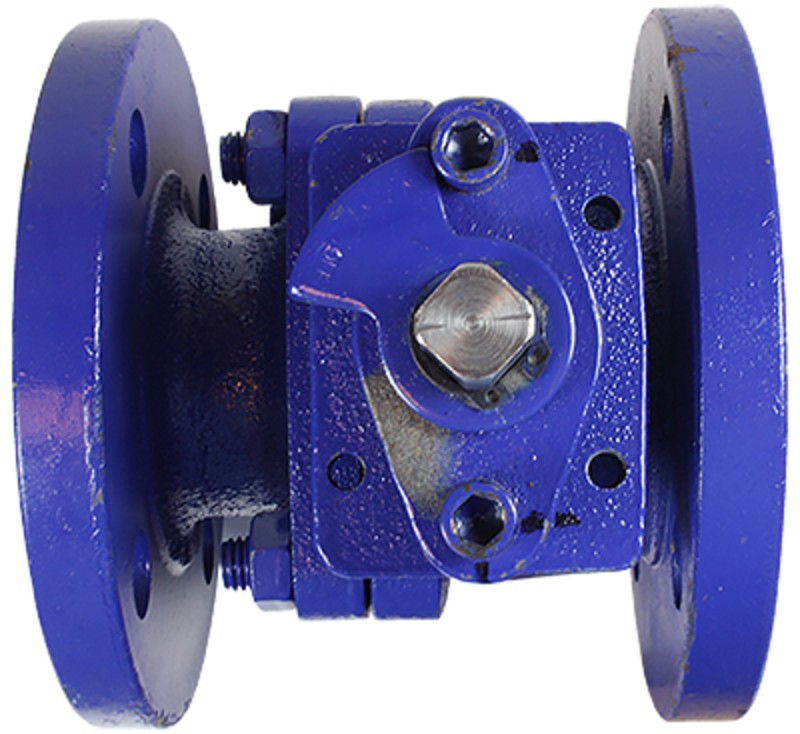

Кран шаровой фланцевый КПР-4Ф
Кран шаровой фланцевый КПР-4Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Ручное управление краном
- Долгий срок службы
- Для крана КПР-4Ф-050 при использовании монтажного крепежа КМКУ-62 и ПМКУ возможна установка приводов с ISO 5211: с ПМКУ44-14/17 – ППР1-075, ППР2-063; ЭПР1-008; ЭПР3-008 с ПМКУ44-17/17 – ППР1(2)-083, -092; ЭПР1-015; ЭПР3-015
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: чугун Уплотнения: PTFE |
| Температура рабочей среды | −20...+200°С |
| Рабочее давление | 0,0...2,4 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Фланцевое F½"...F4" |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Крутящий момент, Н·м | Посадочный размер, мм | Вес, кг |
| КПР-4Ф-015 FHP | 15 | 20 | F½" | 28 | 9×9 | 4 |
| КПР-4Ф-020 FHP | 20 | 38 | F¾" | 28 | 9×9 | 4 |
| КПР-4Ф-025 FHP | 25 | 69 | F1" | 30 | 11×11 | 6 |
| КПР-4Ф-032 FHP | 32 | 93 | F1¼" | 30 | 11×11 | 9 |
| КПР-4Ф-040 FHP | 40 | 144 | F1½" | 38 | 14×14 | 10 |
| КПР-4Ф-050 FHP | 50 | 229 | F2" | 45 | 17×17* | 9,2 |
| КПР-4Ф-065 FHP | 65 | 404 | F2½" | 60 | 19×19 | 19 |
| КПР-4Ф-080 FHP | 80 | 573 | F3" | 84 | 19×19 | 31 |
| КПР-4Ф-100 FHP | 100 | 936 | F4" | 120 | 22×22 | 23,7 |
* Посадочный размер крана КПР-4Ф-050: с ПМКУ44-17/17– 17×17 мм, с ПМКУ44-14/17 – 14×14 мм.
Все модификации
| Артикул | Диаметр условного прохода, мм | Ручной привод в комплекте | Срок поставки | Стоимость |
|---|---|---|---|---|
| M96660 | 15 | Нет | Снято с производства | 2660 руб. |
| M96661 | 20 | Нет | Снято с производства | 3325 руб. |
| M96662 | 25 | Нет | Снято с производства | 3658 руб. |
| M96663 | 32 | Нет | Снято с производства | 4655 руб. |
| M96664 | 40 | Нет | Снято с производства | 5653 руб. |
| M96665 | 50 | Нет | Со склада | 8500 руб. |
| M96666 | 65 | Нет | Снято с производства | 7250 руб. |
| M96667 | 80 | Нет | Снято с производства | 9000 руб. |
| M96668 | 100 | Нет | Снято с производства | 14000 руб. |
| M96669 | 15 | ПРК-015 | 120 дней | 2829 руб. |
| M96670 | 15 | ПРК-020 | 120 дней | 2829 руб. |
| M96671 | 20 | ПРК-020 | 120 дней | 3494 руб. |
| M96672 | 15 | ПРК-025 | 120 дней | 2960 руб. |
| M96673 | 20 | ПРК-025 | 120 дней | 3625 руб. |
| M96674 | 25 | ПРК-025 | 120 дней | 3958 руб. |
| M96675 | 15 | ПРК-032 | 120 дней | 2960 руб. |
| M96676 | 20 | ПРК-032 | 120 дней | 3625 руб. |
| M96677 | 25 | ПРК-032 | 120 дней | 3958 руб. |
| M96678 | 32 | ПРК-032 | 120 дней | 4955 руб. |
| M96679 | 15 | ПРК-040 | 120 дней | 3110 руб. |
| M96680 | 20 | ПРК-040 | 120 дней | 3775 руб. |
| M96681 | 25 | ПРК-040 | 120 дней | 4108 руб. |
| M96682 | 32 | ПРК-040 | 120 дней | 5105 руб. |
| M96683 | 40 | ПРК-040 | 120 дней | 6103 руб. |
| M96684 | 15 | ПРК-050 | 120 дней | 3110 руб. |
| M96685 | 20 | ПРК-050 | 120 дней | 3775 руб. |
| M96686 | 25 | ПРК-050 | 120 дней | 4108 руб. |
| M96687 | 32 | ПРК-050 | 120 дней | 5105 руб. |
| M96688 | 40 | ПРК-050 | 120 дней | 6103 руб. |
| M96689 | 15 | ПРК-065 | 120 дней | 3320 руб. |
| M96690 | 20 | ПРК-065 | 120 дней | 3985 руб. |
| M96691 | 25 | ПРК-065 | 120 дней | 4318 руб. |
| M96692 | 32 | ПРК-065 | 120 дней | 5315 руб. |
| M96693 | 40 | ПРК-065 | 120 дней | 6313 руб. |
| M96694 | 50 | ПРК-065 | Со склада (комплектация 1..72 часа) | 9160 руб. |
| M96695 | 15 | ПРК-080 | 120 дней | 3320 руб. |
| M96696 | 20 | ПРК-080 | 120 дней | 3985 руб. |
| M96697 | 25 | ПРК-080 | 120 дней | 4318 руб. |
| M96698 | 32 | ПРК-080 | 120 дней | 5315 руб. |
| M96699 | 40 | ПРК-080 | 120 дней | 6313 руб. |
| M96700 | 50 | ПРК-080 | Со склада (комплектация 1..72 часа) | 9160 руб. |
| M96701 | 25 | ПРК-100 | 120 дней | 4318 руб. |
| M96702 | 32 | ПРК-100 | 120 дней | 5315 руб. |
| M96703 | 40 | ПРК-100 | 120 дней | 6313 руб. |
| M96704 | 50 | ПРК-100 | Со склада (комплектация 1..72 часа) | 9160 руб. |
| M96705 | 65 | ПРК-100 | 120 дней | 7910 руб. |
| M96706 | 80 | ПРК-100 | 120 дней | 9660 руб. |
Таблица выбора привода для крана КПР-4Ф
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода |
| Ручной ПРК | |||
| КПР-4Ф-015 | 9×9 | 28 | ПРК-015, -020 |
| КПР-4Ф-020 | 9×9 | 28 | ПРК-020 |
| КПР-4Ф-025 | 11×11 | 30 | ПРК-025, -032 |
| КПР-4Ф-032 | 11×11 | 30 | ПРК-032 |
| КПР-4Ф-040 | 14×14 | 38 | ПРК-040, -050 |
| КПР-4Ф-050 | 17×17 | 45 | ПРК-065, -080 |
| КПР-4Ф-065 | 19×19 | 60 | ПРК-100 |
| КПР-4Ф-080 | 19×19 | 84 | ПРК-100 |
| КПР-4Ф-100 | 22×22 | 120 | – |
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||||||||
| F | DN | C | D | E | f | G | h | H | L | M | S×S | n-∅ d | t | |
| КПР-4Ф-015 | F½" | 15 | 65 | 95 | 42 | 2 | 45 | 88 | 135,5 | 115 | M5 | 9×9 | 4-∅ 14 | 14 |
| КПР-4Ф-020 | F¾" | 20 | 75 | 105 | 42 | 2 | 58 | 100 | 150 | 120 | M5 | 9×9 | 4-∅ 14 | 16 |
| КПР-4Ф-025 | F1" | 25 | 85 | 115 | 42 | 2 | 68 | 103 | 165,5 | 125 | M5 | 11×11 | 4-∅ 14 | 16 |
| КПР-4Ф-032 | F1¼" | 32 | 100 | 140 | 50 | 2 | 78 | 120 | 187,5 | 130 | M6 | 11×11 | 4-∅ 19 | 18 |
| КПР-4Ф-040 | F1½" | 40 | 110 | 150 | 50 | 3 | 88 | 130 | 200 | 140 | M6 | 14×14 | 4-∅ 19 | 18 |
| КПР-4Ф-050 | F2" | 50 | 125 | 165 | 70 | 3 | 99 | 124 | 206,5 | 150 | M8 | 17×17 | 4-∅ 19 | 20 |
| КПР-4Ф-065 | F2½" | 65 | 145 | 185 | 102 | 3 | 122 | 174 | 244 | 170 | M10 | 19×19 | 4-∅ 19 | 20 |
| КПР-4Ф-080 | F3" | 80 | 160 | 200 | 102 | 3 | 138 | 187 | 279,5 | 180 | M10 | 19×19 | 8-∅ 19 | 22 |
| КПР-4Ф-100 | F4" | 100 | 180 | 218 | 102 | 3 | 155 | 195 | 304 | 192 | M10 | 22×22 | 8-∅ 19 | 24 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.93 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды:
—
−20...+200°С
Рабочее давление:
—
0,0...2,4 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
чугун
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F4
Варианты исполнения:
—
с ручным управлением
